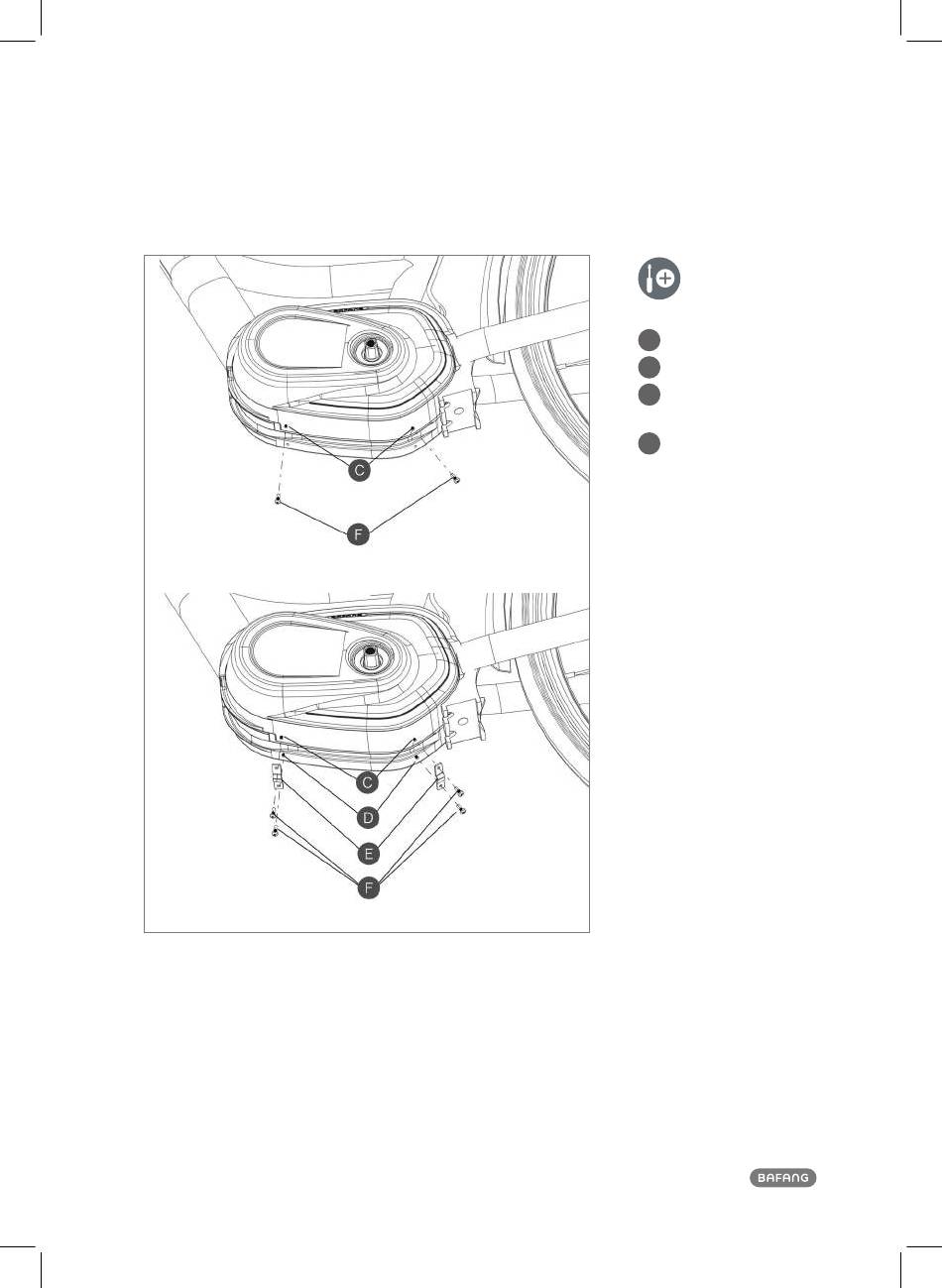

动单元罩壳上部卡入卡槽后, 用螺钉将底部与驱动单元本体底部锁紧, 如图 1。
(如果考虑从驱动单元本体底部排布刹车线或变速线, 可将E压线板一起锁紧, 如图 2)。
锁紧力矩: 1 Nm
21
Figure 1
Figure 2
电机罩壳螺钉孔
C
右端盖
D
压线板
E
1401150100005
带垫十字槽螺钉
F
M 3x8
1401020000127
