2.5

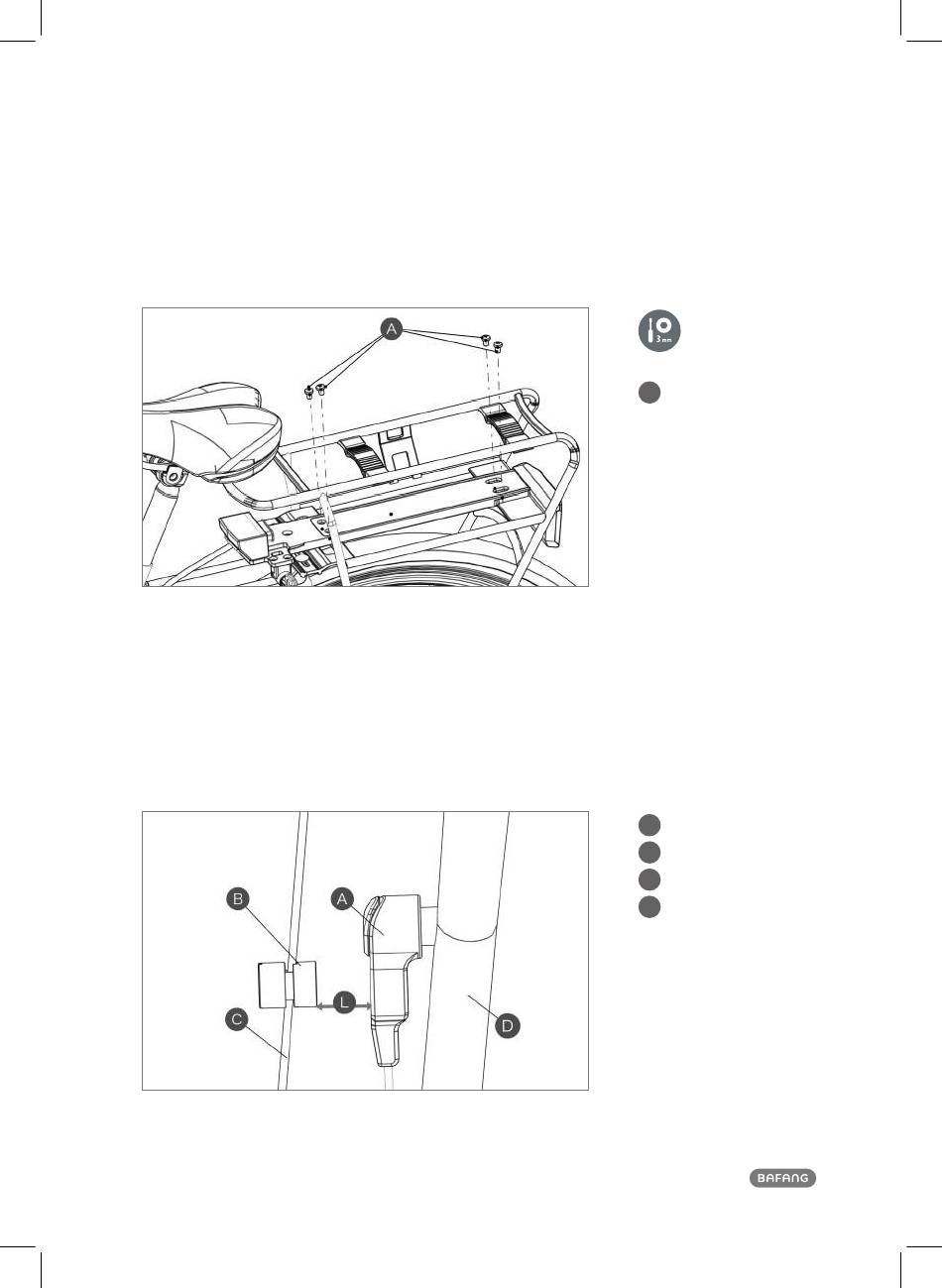

montage du rack porte-batterie

Faîtes coïncider les trous sur le support de batterie et sur le rack, puis immobilisez celui-ci sur le support à l'aide des
vis tête cylindrique à six pans creux (M5).
Couple de serrage : 2 nm
2.6

pose du capteur de vitesse Sr Sd02.01

avant de monter le capteur de vitesse, assurez-vous que l'écart entre capteur et aimant soit compris
entre 5 et 25 mm.
15
Manuel de RevendeuR Kit moteur-pédalier maX
vis tête cylindrique à six
A
pans creux (M5)
Capteur de vitesse
A
aimant
b
Rayon
C
Hauban
D
