Rada: Aby ułatwić wprowadzanie przewodów do pręta, owiń je taśmą izolacyjną. Pomoże ci
to utrzymać je razem podczas wkładania ich do paska.
• Poluzuj wkręty ustalające i podkładkę na górze obudowy silnika. Usuń szpilki z paska
(jeśli jeszcze tego nie zrobiłeś). Przełóż rozetę przez pręt.
• Przełóż kable przez pręt i pociągnij nadmiar kabli od góry pręta, aby je dokręcić.
• Umieść pręt wewnątrz obudowy silnika i włóż kołki, które wcześniej wyjąłeś. Dokręcić
śruby dociskowe i podkładki.
• Opuść rozetę na obudowę silnika.

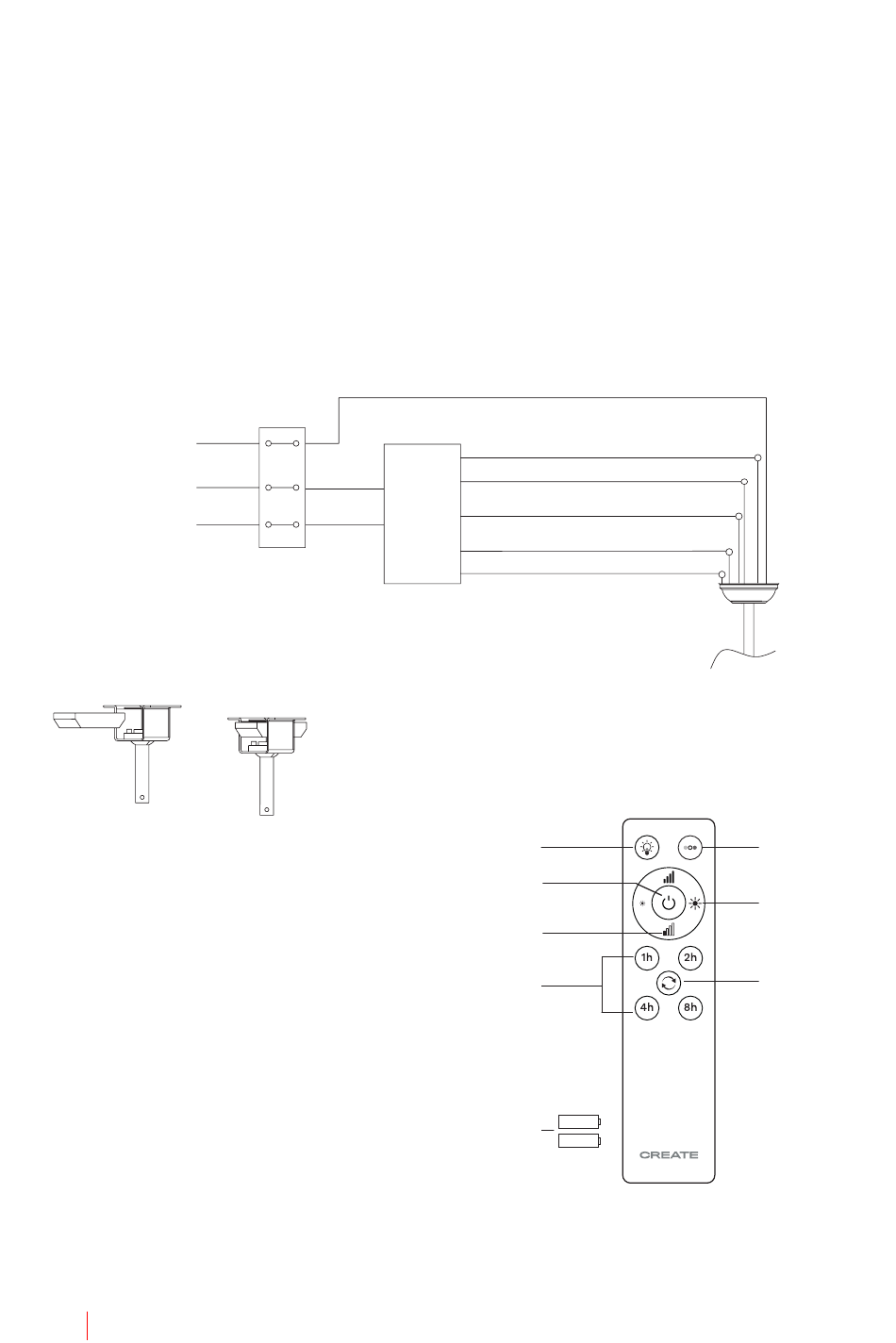

P OŁ ĄCZ E NI E Z DALNEGO STE ROWANI A
• Wykonać połączenie między przewodami odbiornika i przewodami silnika wentylatora
zgodnie ze wskazaniami kolorystycznymi. Upewnij się, że połączenie jest szczelne.
Uzie-
mienie
DC
L
N
Umiejscowienie odbiornika:
1. **Światło
2. Włącznik / wyłącznik
3. Kontrola intensywności wentylatora
4. Regulator czasowy
5. Baterie (2 x AAA)
6. **Regulacja temperatury barwowej
7. **Kontrola natężenia światła
8. Funkcja odwrotna
** Funkcja dostępna tylko przy zainsta-
lowanej płycie LED.
66 P OL SKI
L
Odbiornik
pilota
Wejście
N
Uziemienie
Neutralny N
Lekki L
DC motor L
DC motor L
DC motor L
1
2
3
4
5
6
7
8
