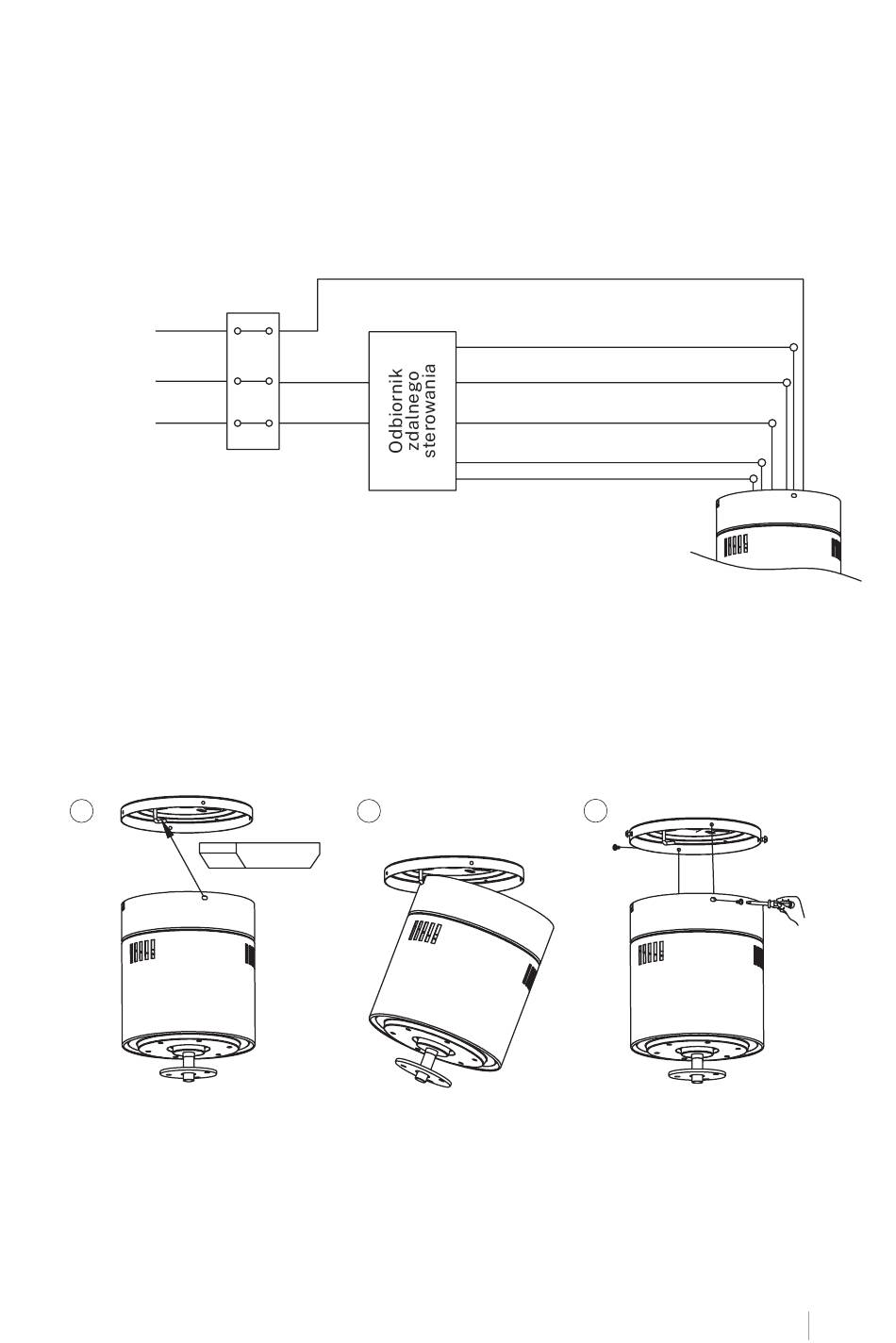

P O Ł ĄCZ E NI E Z DALNEGO ST E ROWANI A
• Wykonać połączenie między przewodami odbiornika i przewodami silnika wentylatora
zgodnie z kolorami wskazań. Upewnij się, że połączenie jest stabilne.
Zajmij
ziemię
L
N
UM IE SZCZ E N I E ODB I ORNI K A
Przymocuj silnik do lewego haka, a następnie poprowadź przewody.
1
• WSKAZÓWKA: Ktoś inny powinien pomóc ci utrzymać drabinę i wręczyć ci wentylator po
wejściu na nią.
Ziemia (zielony/żółty)
Wejście L
(czarne)
Wejście N
(białe)
2
Neutralny N (biały)
L przezroczysty (niebieski)
Silnik prądu stałego L (szary)
Silnik prądu stałego L (różowy)
Silnik prądu stałego L
(czerwony)
3
