• Placez la goupille butoir à l'extrémité de la tige et faites monter la boule.
• Assurez-vous que la goupille butoir est correctement alignée sur les rainures de l'in-
térieur de la boule et serrez la vis de fixation.
Conseil : pour faciliter l'introduction des câbles dans la tige, placez un peu de ruban isolant
autour des câbles. Cela vous aidera à les maintenir ensemble lorsque vous les introduirez
dans la tige.
• Desserrez les vis de fixation et la rondelle de la partie supérieure du boîtier du moteur.
Retirez les goupilles de la tige (si vous ne l'avez pas encore fait). Introduisez le fleuron
sur la tige.
• Faites passer les câbles dans la tige et tirez les câbles restant visibles depuis la partie
supérieure de la tige pour les placer correctement.
• Placez la tige à l'intérieur du boîtier du moteur et introduisez les goupilles que vous avez
auparavant retirées. Serrez les vis de fixation et les rondelles.
• Baissez le fleuron vers le boîtier du moteur.

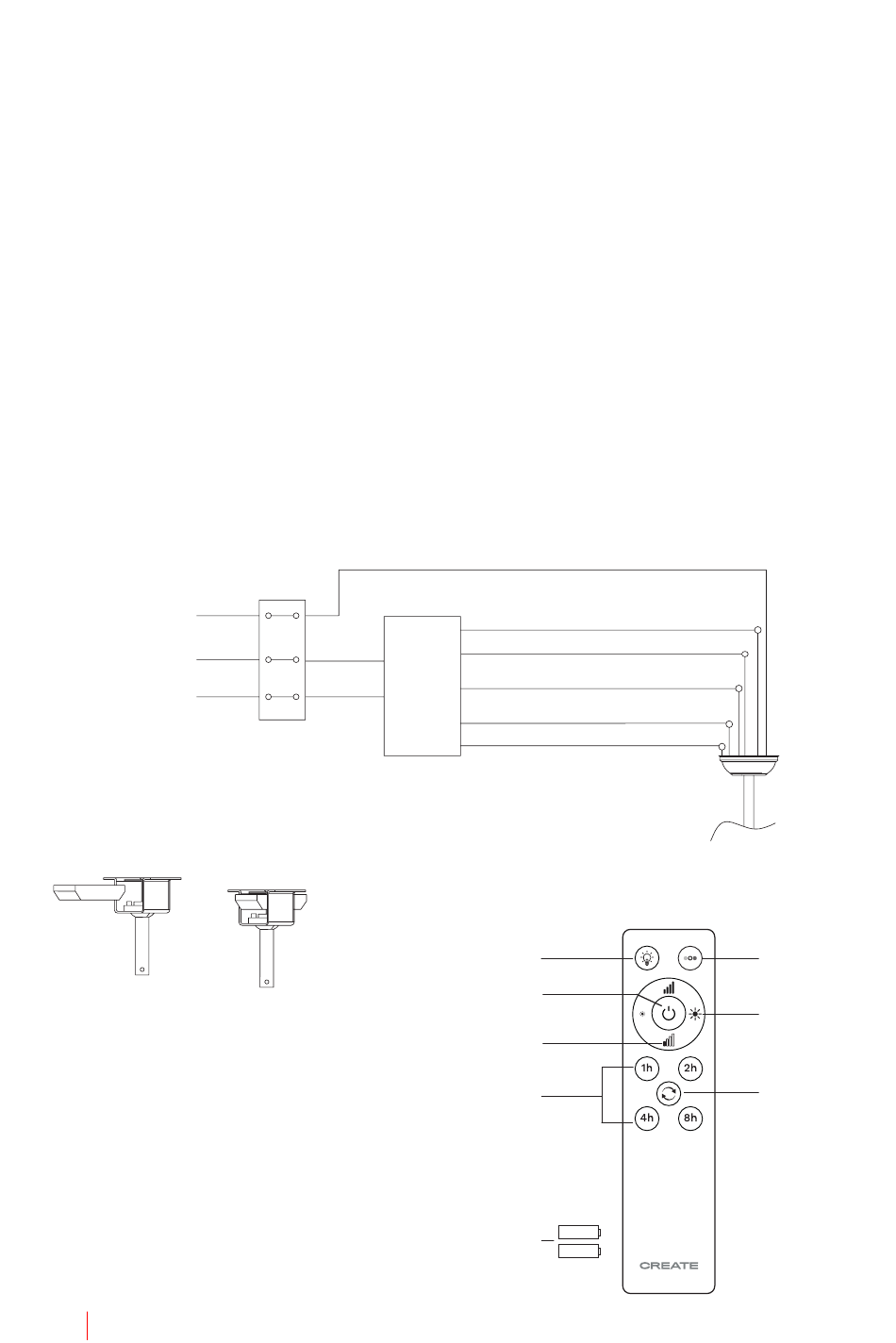

CO NNE X I ON DE L A TÉ LÉCO M MANDE
• Effectuez la connexion entre les câbles du récepteur et les câbles du moteur du ventilateur
en suivant les indications de couleur. Assurez-vous que la connexion est bien serrée.
Câble de
terre
DC
L
N
Placement du récepteur:
1. **Lumière
2. Bouton ON / OFF
3. Contrôle de l'intensité du ventilateur
4. Minuteur
5. Piles (2 x AAA)
6. ** Contrôle de la température de couleur
7. ** Contrôle de l'intensité lumineuse
8. Fonction inverse
** Fonction disponible uniquement avec la plaque
LED installée.
34 F R ANÇAI S
L
Récepteur
télécom-
mande
Entrée
N
Câble de terre
Neutre N
Lumière L
DC moteur L
DC moteur L
DC moteur L
1
2
3
4
5
6
7
8
