Rada: Aby ułatwić wprowadzenie przewodów do listwy, owiń przewody taśmą izolacyjną. Po-
może to utrzymać je razem podczas wkładania do paska.
• Poluzuj śruby mocujące i podkładkę z górnej części obudowy silnika. Usuń szpilki paska
(jeśli jeszcze tego nie zrobiłeś). Włóż rozetę przez drążek.
• Przeciągnij kable przez drążek i wyciągnij nadmiar przewodów z górnej części drążka, aby
je dokręcić.
• Umieść pręt w obudowie silnika i włóż wyjęte wcześniej kołki. Dokręć śruby ustalające i
podkładki.
• Opuść osłonę w stronę obudowy silnika.

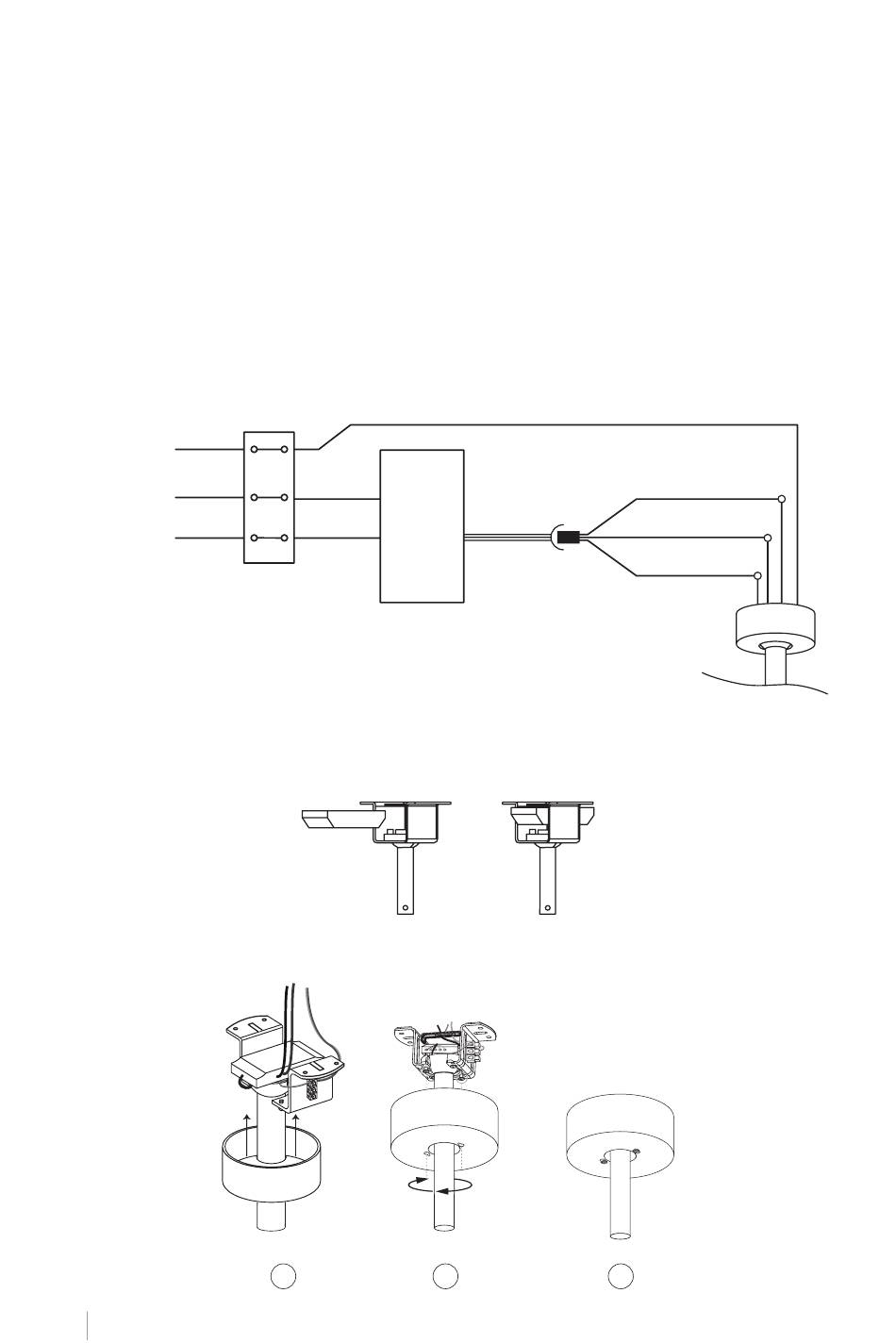

P O DŁ ĄCZ E N I E PRZ E WO DÓW
Wykonaj połączenie pomiędzy przewodami odbiornika a przewodami silnika wentylatora,
kierując się kolorami. Upewnij się, że połączenie jest szczelne.
Zajmij ziemię
L
N
P O Ł ĄCZ E NI E Z DA L N EG O ST E ROWA NI A
• Wykonaj połączenie pomiędzy przewodami odbiornika a przewodami silnika wentylatora, kieru-
jąc się kolorami. Upewnij się, że połączenie jest szczelne.
MO N TA Ż P O DE ST U S UF I TOW EG O
P OL SK I
82
Wejście L
(czarne)
Odbiornik
zdalnego
sterowania
Wejście N
(białe)
1 2
Uziemienie (zielony/żółty)
3
Silnik DC L (szary)
Silnik DC L (różowy)
Silnik DC L (czerwony)
