Połączenie Zdalnego Sterowania; Umieszczenie Odbiornika; Zdalne Sterowanie - Create WINDLIGHT HELIX DC User Manual

1. **Lekki
Włącznik / wyłącznik
2.
Kontrola intensywności
3.
wentylatora
4. Regulator czasowy
Baterie (2 x AAA)
5.
6. **Kontrola temperatury
barwowej
**Kontrola intensywności
7.
wentylatora
8. Funkcja odwrotna

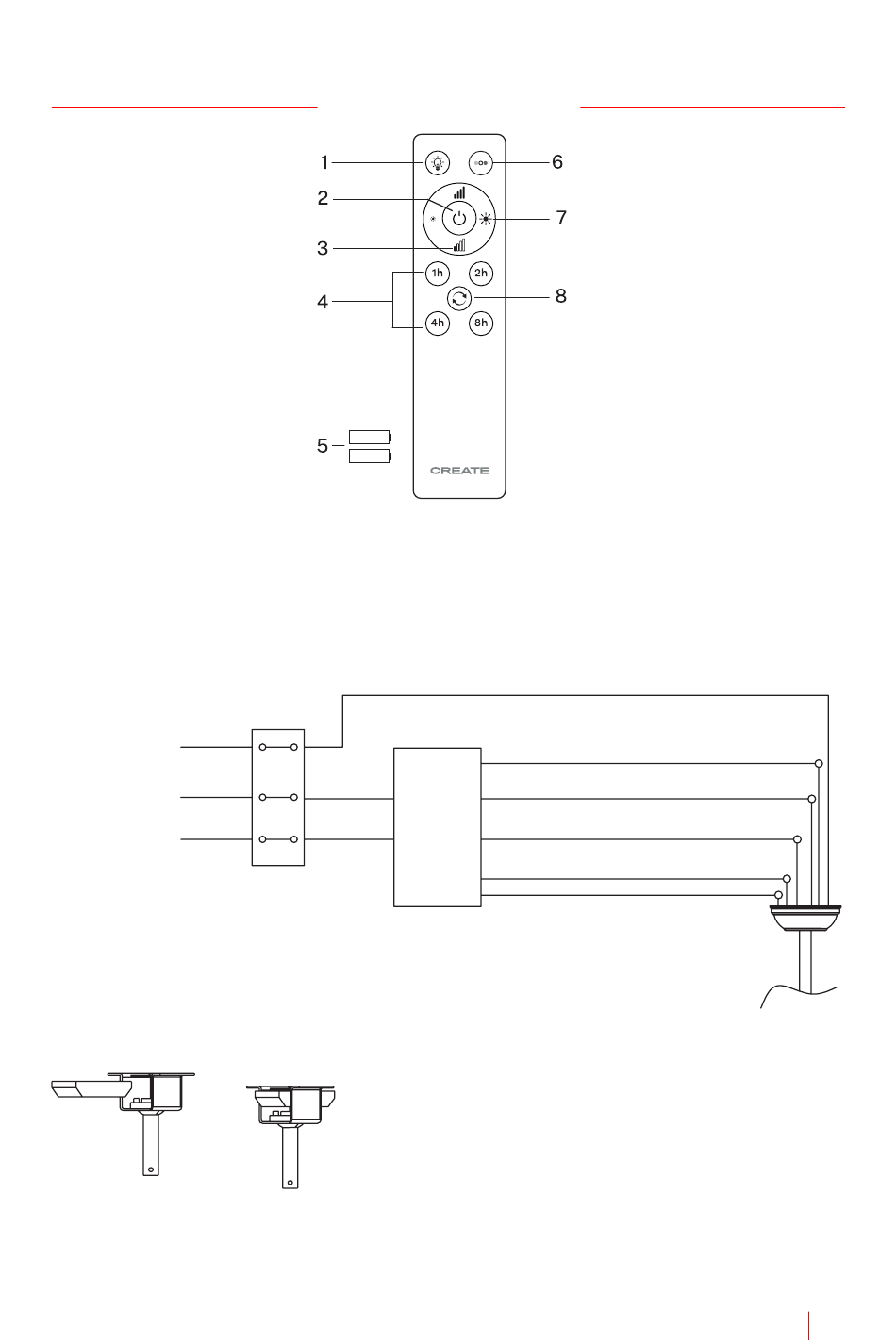

P OŁ ĄCZ E NI E Z DALNEGO STE ROWANI A
Wykonać połączenie między przewodami odbiornika i przewodami silnika wentylatora zgod-
nie z kolorami wskazań. Upewnij się, że połączenie jest stabilne.
Zajmij ziemię
L
n
U MIE SZCZE NI E ODB IO RNI K A ZDALNEGO STE ROWANI A

ZDALNE STEROWANIE

Ziemia (zielony/żółty)
Wejście L
(czarne)
Odbiornik
zdalnego
sterowa-
nia
Wejście N
(białe)
** Funkcja dostępna
tylko przy zainstalowanej
tablicy LED.
Neutralny N (biały)
L przezroczysty (niebieski)
Silnik prądu stałego L (szary)
Silnik prądu stałego L (różowy)
Silnik prądu stałego L
(czerwony)
