Conexión Del Mando A Distancia - Create WINDLIGHT CURVE DC User Manual

Consejo: Para facilitar la introducción de los cables en la barra, coloque un poco de cinta
aislante alrededor de los cables. Esto le ayudará a mantenerlos juntos mientras los inserta
en la barra.
• Afloje los tornillos de fijación y la arandela de la parte superior de la carcasa del motor.
Retire los pasadores de la barra (si no lo ha hecho aún). Introduzca el florón por la barra.
• Pase los cables por la barra y tire del sobrante de los cables desde la parte superior de
la barra para ajustarlos.
• Coloque la barra dentro de la carcasa del motor e inserte los pasadores que retiró anteri-
ormente. Ajuste los tornillos de fijación y las arandelas.
• Baje el florón hacia la carcasa del motor.
CONE XI ÓN DE L M ANDO A DISTANCI A

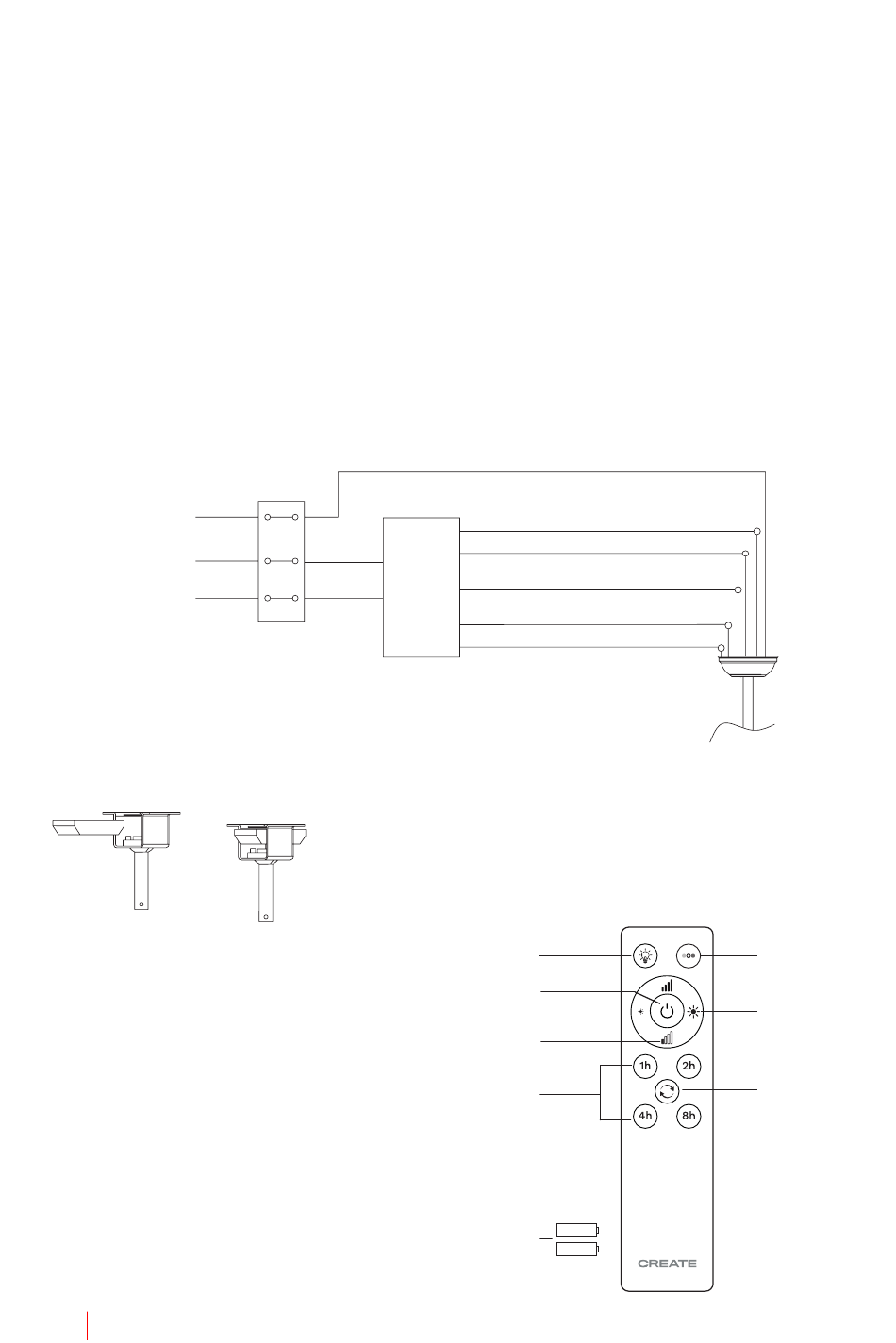

Realice la conexión entre los cables del receptor y los cables del motor del ventilador
siguiendo las indicaciones de color. Asegúrese de que la conexión esté bien ajustada.
Toma de
tierra
DC
L
N
Colocación del receptor:
1. **Luz
2. Botón ON / OFF
3. Control de intensidad del ventilador
4. Temporizador
5. Pilas (2 x AAA)
6. **Control de la temperatura de color
7. **Control de intensidad de la luz
8. Función reverse
** Función solo disponible con la
placa LED instalada.
18 E SPAÑOL
L
Receptor
del mando
a distancia
Entrada
N
Toma de tierra
Neutro N
Luz L
DC motor L
DC motor L
DC motor L
1
2
3
4
5
6
7
8
