Connessione Al Telecomando - Create WINDLIGHT CURVE DC User Manual

• Inserire il componente di fissaggio nell'estremità dell'asta di sospensione ed elevare la
sfera.
• Assicurarsi che il componente di fissaggio sia allineato con le fessure all'interno della
sfera e stringere la vite di fissaggio.
Suggerimento: per facilitare l'introduzione dei cavi nell'asta, applicare del nastro isolante
intorno ai cavi. Ciò li manterrà uniti mentre vengono inseriti nell'asta.
• Allentare le viti di fissaggio e la rondella della parte superiore dell'alloggiamento del mo-
tore. Estrarre i perni dall'asta (se non è ancora stato fatto). Introdurre la coppa superiore
nell'asta.
• Passare i cavi attraverso l'asta e tirare l'eccesso di cavi dalla parte superiore dell'asta per
regolarli.
• Posizionare l'asta all'interno dell'alloggiamento del motore e inserire i perni precedente-
mente estratti. Regolare le viti di fissaggio e le rondelle.
• Abbassare la coppa superiore verso l'alloggiamento del motore.

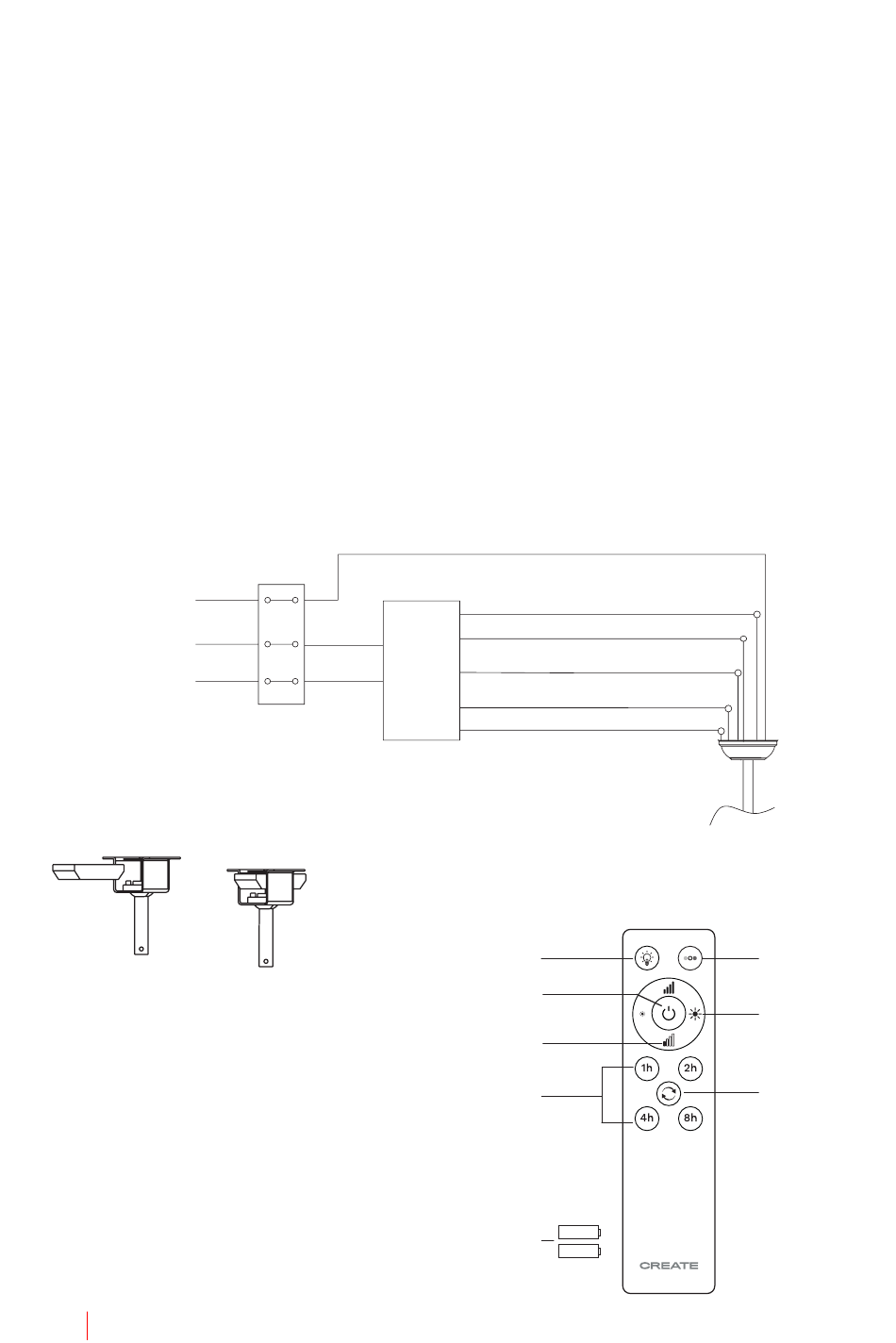

CONNE S SI ONE AL TE LECO M ANDO
• Effettuare il collegamento tra i cavi del ricevitore e i cavi del motore della ventola seg-
uendo le indicazioni di colore. Assicurarsi che la connessione sia stretta.
Filo di messa a
terra
DC
L
N
Postazione del ricevitore:
1. **Luce
2. Pulsante ON / OFF
3. Controllo dell'intensità della ventola
4. Timer
5. Batterie (2 x AAA)
6. **Controllo della temperatura del colore
7. **Controllo dell'intensità della luce
8. Funzione inversa
** Funzione disponibile solo con scheda LED
installata.
42 I TAL I ANO
Ricevitore
L
del tele-
comando
Entrata
N
Filo di messa a terra
Neutro N
Luce L
DC motore L
DC motore L
DC motore L
1
2
3
4
5
6
7
8
