Verbindung Über Fernbedienung - Create WINDLIGHT CURVE DC User Manual

• Stecken Sie den Anschlagstift in das Ende der Aufhängungsstange und schieben Sie
Kugel hinauf.
• Vergewissern Sie sich, dass der Anschlagstift an den Schlitzen in der Kugel ausgerichtet
ist und ziehen Sie die Befestigungsschraube an.
Tipp: Wickeln Sie ein wenig Isolierband um die Kabel, damit sie sich leichter in die Stange
einführen lassen. So werden sie dabei besser zusammengehalten.
• Lösen Sie die Befestigungsschrauben und die Unterlegscheibe oben am Motorgehäuse.
Entfernen Sie die Stifte von der Stange (falls Sie dies nicht schon getan haben). Stecken
Sie die Rosette auf die Stange.
• Ziehen Sie die Kabel durch die Stange und ziehen Sie zum Justieren an den oben aus der
Stange heraushängenden Kabeln.
• Setzen Sie die Stange in das Motorgehäuse ein und bringen Sie die zuvor entfernten
Stifte an. Ziehen Sie die Befestigungsschrauben und Unterlegscheiben an.
• Schieben Sie die Rosette hinunter zum Motorgehäuse.
V E RB INDU NG ÜB E R F E RNB E DI E NUNG

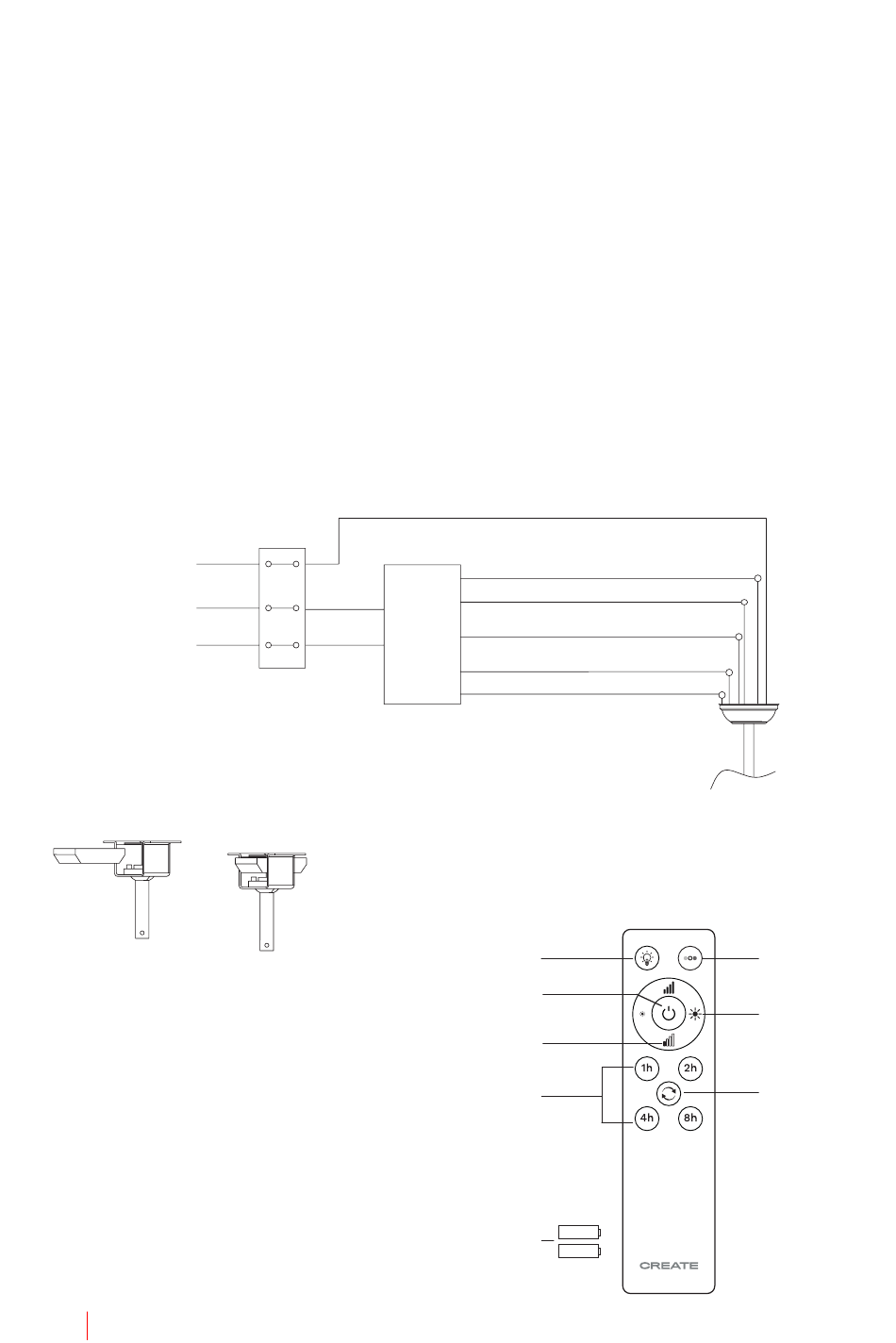

• Stellen Sie die Verbindung zwischen den Empfängerkabeln und den Lüftermotorkabeln
gemäß den Farbangaben her. Stellen Sie sicher, dass die Verbindung fest ist.
Erdung-
skabel
DC
L
N
Einbauort des Empfängers:
1. **Licht
2. An / aus Schalter
3. Steuerung der Lüfterintensität
4. Timer
5. Batterien (2 x AAA)
6. **Farbtemperaturregelung
7. **Steuerung der Lichtintensität
8. Umkehrfunktion
** Funktion nur bei installierter LED-Karte
verfügbar.
50 DE U TSCH
L
Fernbe-
dienung-
sempfänger
Eingang
N
Erdungskabel
Neutralleiter N
Licht L
DC motor L
DC motor L
DC motor L
1
2
3
4
5
6
7
8
