• Steek de borgpen in het uiteinde van de ophangstang en breng de bal omhoog.
• Zorg ervoor dat de borgpen is uitgelijnd met de groeven in de kogel en draai de stelschroef
vast.
Advies: Om het gemakkelijker te maken om de draden in de staaf te voeren, wikkelt u wat
elektrische tape om de draden. Dit zal je helpen ze bij elkaar te houden terwijl je ze in de
stang steekt.
• Draai de stelschroeven en de ring aan de bovenkant van het motorhuis los. Verwijder de
pinnen van de balk (als je dat nog niet hebt gedaan). Steek de rozet door de staaf.
• Leid de kabels door de stang en trek de overtollige kabels van de bovenkant van de stang
om ze strak te trekken.
• Plaats de staaf in de motorbehuizing en steek de pinnen die u eerder hebt verwijderd.
Draai de stelschroeven en ringen vast.
• Laat de rozet op het motorhuis zakken.

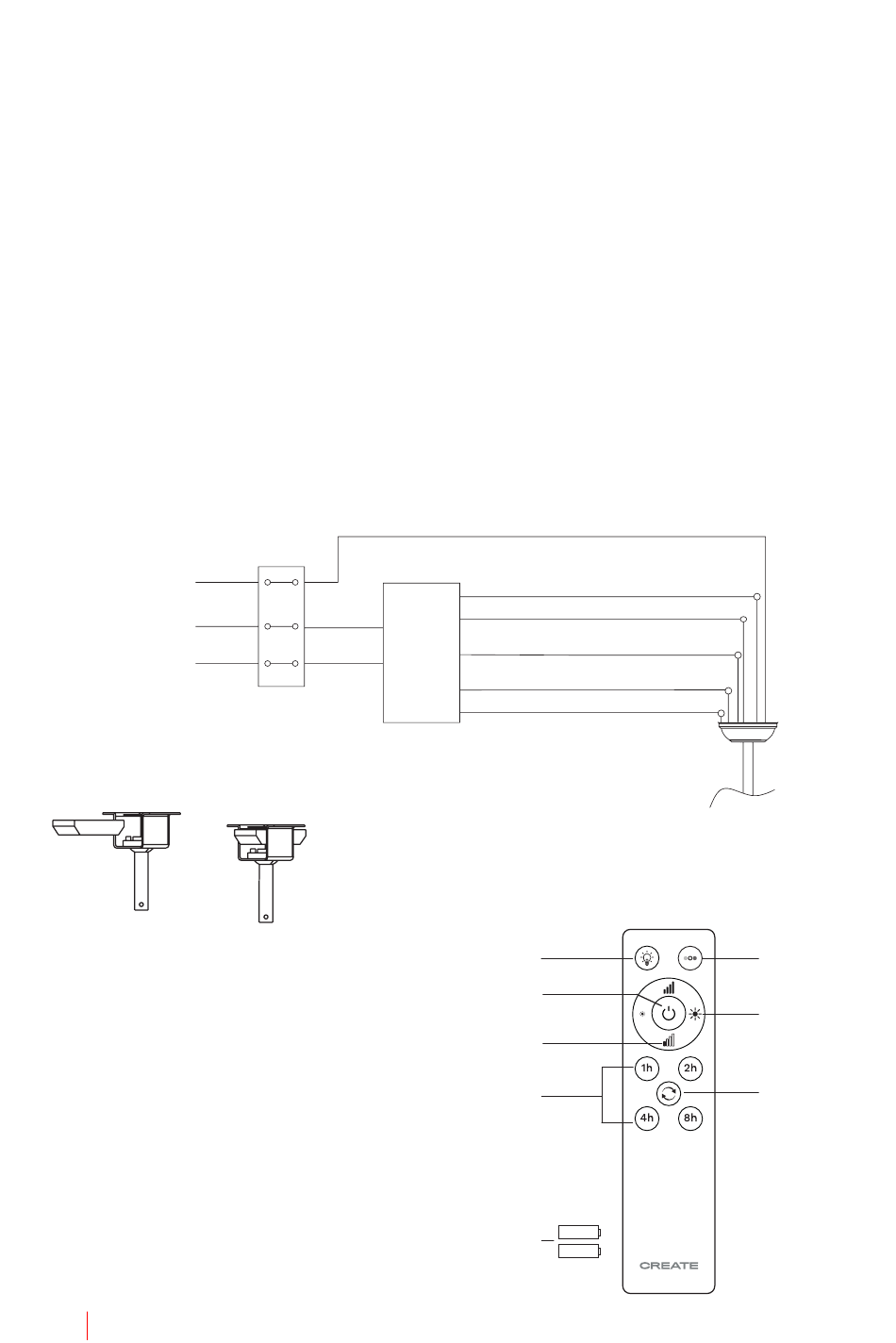

AFSTANDSB E DI E NI NG VE RB INDING
• Maak de verbinding tussen de ontvangerdraden en de ventilatormotordraden volgens de
kleuraanduidingen. Zorg ervoor dat de verbinding stevig is.
Aardingsdraad
DC
L
N
Plaatsing ontvanger:
1. **Licht
2. Aan / uit knop
3. Regeling van de intensiteit van de ventilator
4. Timer
5. Batterijen (2 x AAA)
6. **Kleurtemperatuurregeling
7. **Lichtintensiteitscontrole
8. Omgekeerde functie
** Functie alleen beschikbaar met LED-kaart
geïnstalleerd.
58 NE DE RL ANDS
L
Afstands-
bediening
ontvanger
Invoer N
Aardingsdraad
Neutraal N
Licht L
DC motor L
DC motor L
DC motor L
1
2
3
4
5
6
7
8
