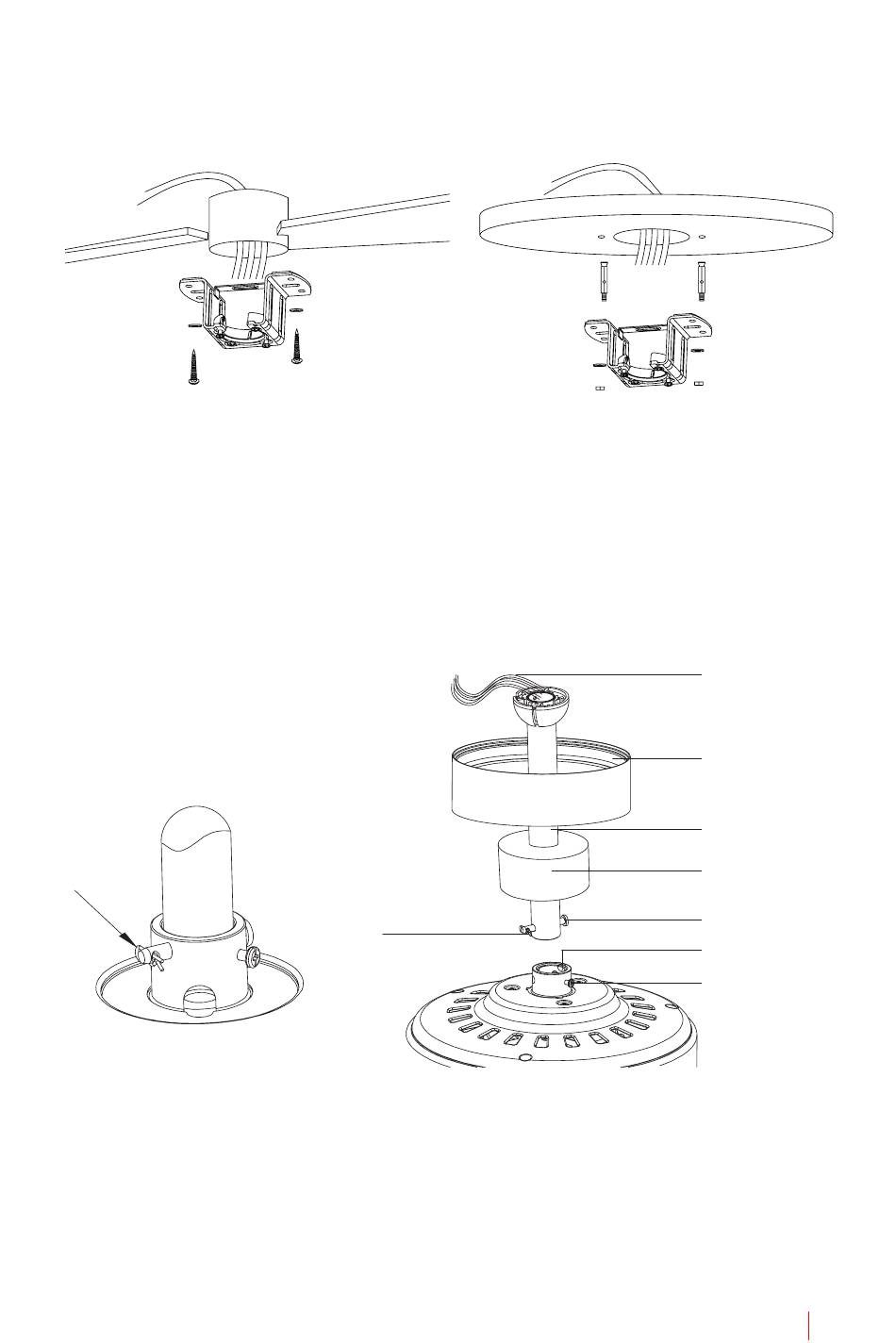

INSTAL L ATI ON DU SU PP O RT
• La boîte de sortie et la poutre doivent être solidement installées et doivent pouvoir sup-
porter de manière fiable au moins le poids du ventilateur.
Plafonds en bois
Fixez solidement le support de montage
avec des vis à bois et des rondelles aux so-
lives.
N'installez pas le support de montage directement sur des plafonds d'une épaisseur in-
férieure à 10 mm pour éviter le risque de desserrage de la vis.
CO NNE XI ON DE L A BARRE DE SUSPE NSI ON AU BO ÎTI E R DU MO TEU R
Goupille de blocage
• Si vous souhaitez augmenter la longueur de suspension du ventilateur, retirez la boule de
la tige de suspension et utilisez la tige d'extension (incluse). (Si vous souhaitez utiliser la
tige de suspension, suivez les instructions suivantes).
• Pour retirer la boule de la tige de suspension, desserrez la vis de fixation et retirez les
goupilles. Faites descendre la boule et retirez la goupille butoir. Retirez la boule et intro-
duisez-la sur la tige de suspension plus longue (la partie supérieure de la tige possède un
orifice pour la vis de fixation ; utilisez-le pour fixer la tige).
Goupille de
blocage
Plafonds en béton / plâtre
Percez des trous avec un foret de 8 mm, en
fonction de la longueur des vis d'expansion.
Fixez ensuite le support de montage avec
les vis d'extension.
Câbles de
ventilateur
Canopée
Raccord de la
boule
Élément déco-
ratif
Boulon
Adaptateur
Vis de fixation
