• Insira o pino de bloqueio na extremidade da barra de suspensão e eleve a bola.
• Assegure-se de que o pino de bloqueio está alinhado com as ranhuras do interior da bola
e fixe o parafuso de fixação.
• Conselho: Para facilitar a introdução dos cabos na barra, coloque um pouco de fita isolan-
te à volta dos cabos. Isto ajudará a mantê-los juntos enquanto os insere na barra.
• Solte os parafusos de fixação e a arruela da parte superior do invólucro do motor. Retire
os passadores da barra (se ainda não o fez). Introduza o florão na barra.
• Passe os cabos pela barra e puxe o que restar dos cabos a partir da parte superior da
barra para os ajustar.
• Coloque a barra dentro do invólucro do motor e insira os passadores que retirou anterior-
mente. Ajuste os parafusos de fixação e as arruelas.
• Baixe a canopla para o invólucro do motor.

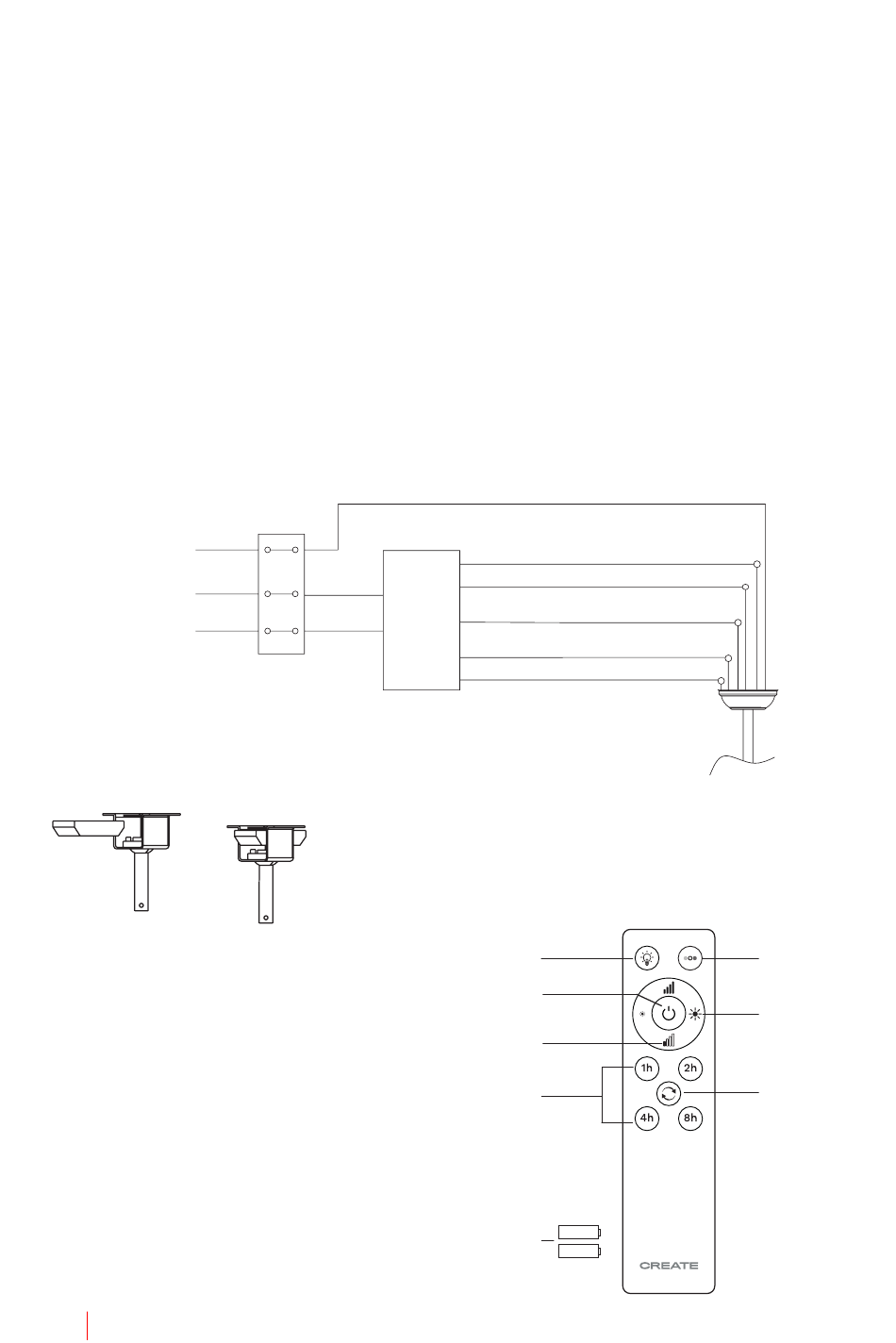

LI G AÇÃO DO COM ANDO À DI STÂNCIA
Faça a conexão entre os cabos do receptor e os cabos do motor do ventilador seguindo as
indicações de cores. Verifique se a conexão está firme.
Fio
terra
DC
L
N
Local do recetor:
1. **Luz
2. ON / OFF
3. Controle de intensidade do ventilador
4. Temporizador
5. Pilas (2 x AAA)
6. **Controle de temperatura de cor
7. **Controle de intensidade de luz
8. Função reverse
** Função disponível apenas com a placa
LED instalada.
26 P ORTU GU Ê S
Recetor
L
do
comando
à distân-
cia
Entrada
N
Fio terra
Neutro N
Luz L
DC motor L
DC motor L
DC motor L
1
2
3
4
5
6
7
8
