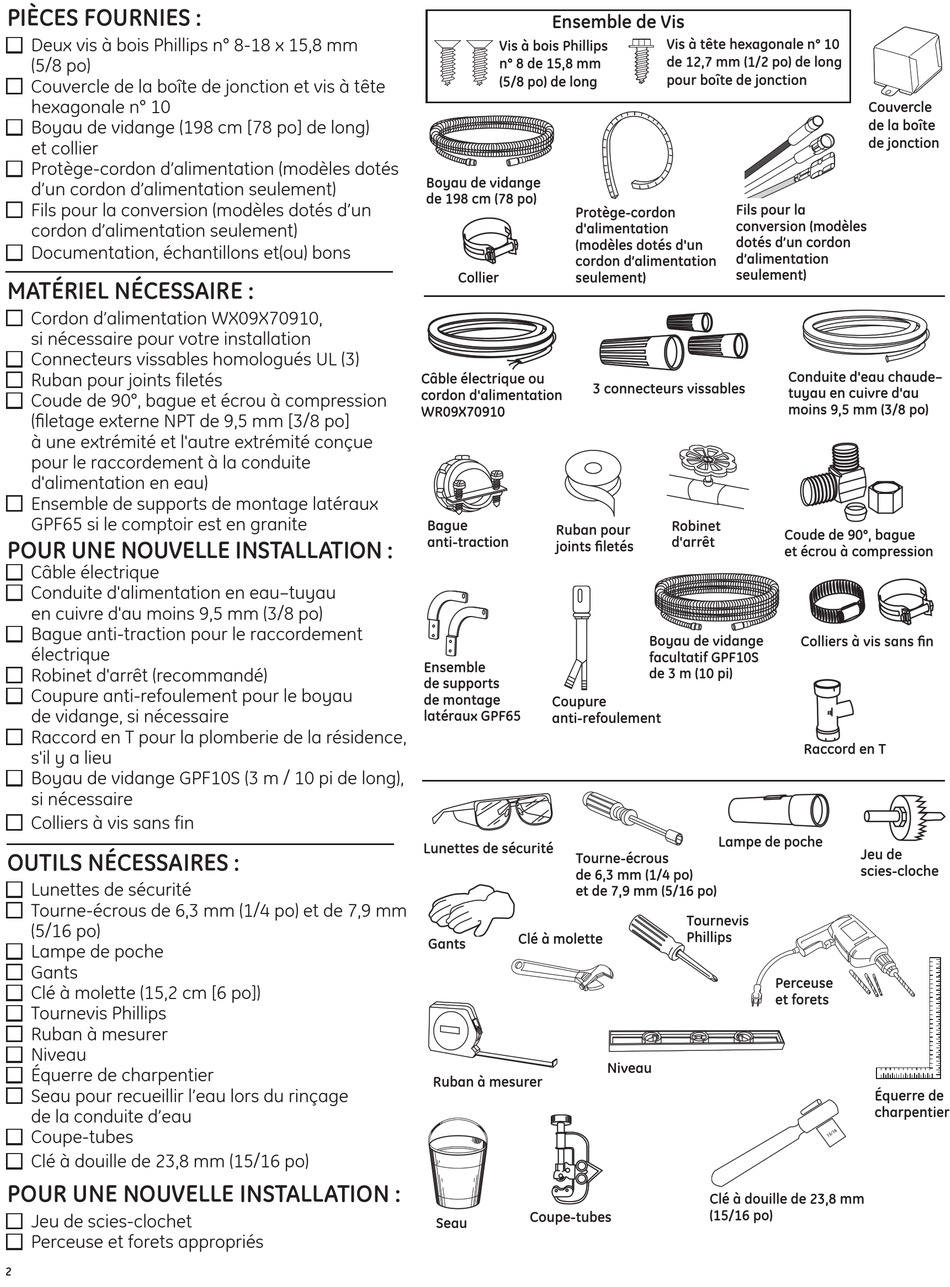

PIÈCES FOURNIES :
Deux vis à bois Phillips n° 8-18 x 15,8 mm
(5/8 po)
Couvercle de la boîte de jonction et vis à tête
hexagonale n° 10
Boyau de vidange (198 cm [78 po] de long)
et collier
Protège-cordon d'alimentation (modèles dotés
d'un cordon d'alimentation seulement)
Fils pour la conversion (modèles dotés d'un
cordon d'alimentation seulement)
Documentation, échantillons et(ou) bons
MATÉRIEL NÉCESSAIRE :
Cordon d'alimentation WX09X70910,
si nécessaire pour votre installation
Connecteurs vissables homologués UL (3)
Ruban pour joints filetés
Coude de 90°, bague et écrou à compression
(filetage externe NPT de 9,5 mm [3/8 po]
à une extrémité et l'autre extrémité conçue
pour le raccordement à la conduite
d'alimentation en eau)
Ensemble de supports de montage latéraux
GPF65 si le comptoir est en granite
POUR UNE NOUVELLE INSTALLATION :
Câble électrique
Conduite d'alimentation en eau–tuyau
en cuivre d'au moins 9,5 mm (3/8 po)
Bague anti-traction pour le raccordement
électrique
Robinet d'arrêt (recommandé)
Coupure anti-refoulement pour le boyau
de vidange, si nécessaire
Raccord en T pour la plomberie de la résidence,
s'il y a lieu
Boyau de vidange GPF10S (3 m / 10 pi de long),
si nécessaire
Colliers à vis sans fin
OUTILS NÉCESSAIRES :
Lunettes de sécurité
Tourne-écrous de 6,3 mm (1/4 po) et de 7,9 mm
(5/16 po)
Lampe de poche
Gants
Clé à molette (15,2 cm [6 po])
Tournevis Phillips
Ruban à mesurer
Niveau
Équerre de charpentier
Seau pour recueillir l'eau lors du rinçage
de la conduite d'eau
Coupe-tubes
Clé à douille de 23,8 mm (15/16 po)
POUR UNE NOUVELLE INSTALLATION :
Jeu de scies-clochet
Perceuse et forets appropriés
2
Vis à bois Phillips
n° 8 de 15,8 mm
(5/8 po) de long
Boyau de vidange
de 198 cm (78 po)
Collier
Hose Clamps
Câble électrique ou
cordon d'alimentation
WR09X70910
Bague
anti-traction
Electrical Cable
Ensemble
de supports
de montage
latéraux GPF65

Air Gap

Lunettes de sécurité
Safety Glasses
Clé à molette
Gants
Ruban à mesurer
Measuring Tape
Coupe-tubes
Seau
Bucket
Tubing Cutter
Ensemble de Vis
Vis à tête hexagonale n° 10
de 12,7 mm (1/2 po) de long
pour boîte de jonction
Fils pour la
Protège-cordon
conversion (modèles
d'alimentation
dotés d'un cordon
(modèles dotés d'un
d'alimentation
cordon d'alimentation
seulement)
seulement)
Conversion Leads
3 connecteurs vissables
Cord Protector
Wire Nuts
Robinet
Ruban pour
d'arrêt
joints filetés
307Dia11
Tape
Boyau de vidange
facultatif GPF10S
de 3 m (10 pi)
Coupure
anti-refoulement
Lampe de poche
Tourne-écrous
de 6,3 mm (1/4 po)
et de 7,9 mm (5/16 po)
Flashlight
Nutdriver
Tournevis
Phillips
Screw Driver II
Niveau
Level 2
Clé à douille de 23,8 mm
(15/16 po)
Couvercle
de la boîte
de jonction
Conduite d'eau chaude–
tuyau en cuivre d'au
moins 9,5 mm (3/8 po)
Hot Water Line
Coude de 90°, bague
et écrou à compression
90 ϒ Elbow
Colliers à vis sans fin
Hose Clamps
Raccord en T
Jeu de
scies-cloche
Hole Saw Bit
Perceuse
et forets
Drill & Bits
Équerre de
charpentier
Carpenters Square
