Préparation pour l'installation – Alimentation en eau chaude
PRÉPARATION DE L'ALIMENTATION
EN EAU CHAUDE
Conduite d'eau chaude
• La conduite peut entrer du côté gauche, du côté
droit, de l'arrière ou du plancher dans la partie
ombrée indiquée dans la Figure F.
• La conduite peut passer par le même trou que
le câble électrique et le boyau de vidange,
ou vous pouvez percer un trou supplémentaire
de 3,8 cm (1 1/2 po) de diamètre pour le passage
de la conduite d'eau. Si l'appareil est doté
d'un cordon d'alimentation pourvu d'une fiche,
la conduite d'eau chaude ne doit pas passer par
le même trou que le cordon d'alimentation.
Trou de
12,7 cm
3,8 cm
(5 po)
(1 1/2 po)
Robinet
de dia.
d'arrêt
Eau
chaude
5,0 cm
(2 po)
de l'armoire
48,2 cm (19 po) du mur arrière
Devant des
armoires

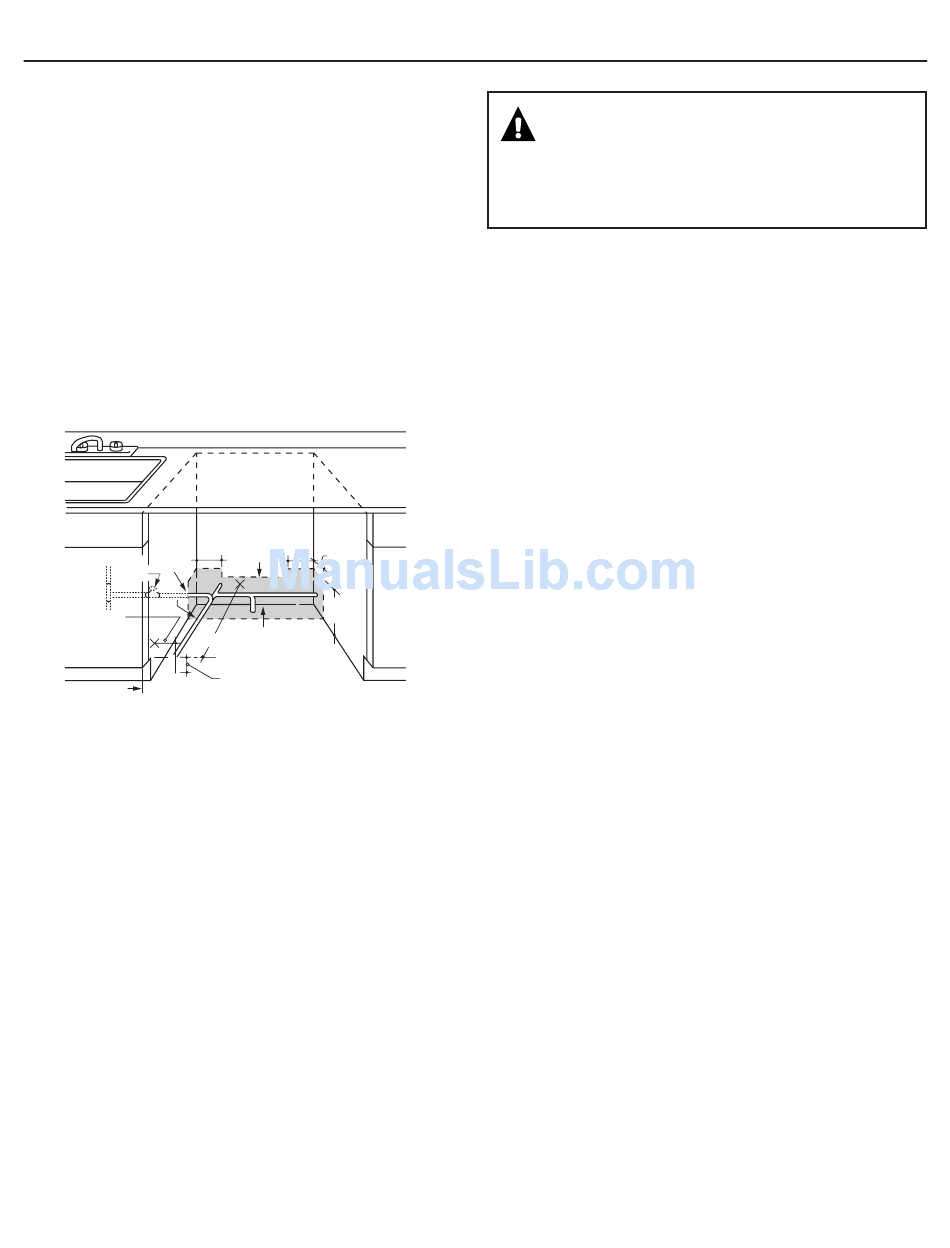

Figure F
661Dia56
Raccordement de la conduite d'eau chaude
• Coupez l'alimentation en eau.
• Installez un robinet d'arrêt à un endroit accessible,
par exemple sous l'évier. (Cette installation est
facultative, mais fortement recommandée, et peut
même être exigée par les codes locaux en vigueur.)
• Le raccordement de la conduite d'eau s'effectue
du côté gauche du lave-vaisselle. Installez la
conduite d'eau chaude en utilisant un tuyau
en cuivre de 9,5 mm (3/8 po) ou plus. Acheminez
la conduite d'eau de la façon indiquée dans
la Figure F et amenez-la vers l'avant à au moins
48,2 cm (19 po) du mur arrière.
• Réglez le chauffe-eau à une température variant
entre 49 °C (120 °F) et 65 °C (150 °F).
• Rincez la conduite d'eau pour éliminer tous les
débris. Recueillez l'eau et les débris à l'aide d'un
seau.
• La pression de la conduite d'alimentation
en eau chaude doit varier entre 1,4 bar (20 lb/po²)
et 8,3 bars (120 lb/po²).
6
12,7 cm
10,1 cm
10,1 cm
(5 po)
(4 po)
(4 po)
15,2 cm
(6 po)
5,0 cm (2 po) de plancher
ATTENTION
La pression de la conduite d'alimentation en eau chaude
doit être d'au moins 1,4 bar (20 lb/po²). Une pression plus
basse pourrait provoquer une fuite de l'électrovanne,
causant ainsi des dommages.
