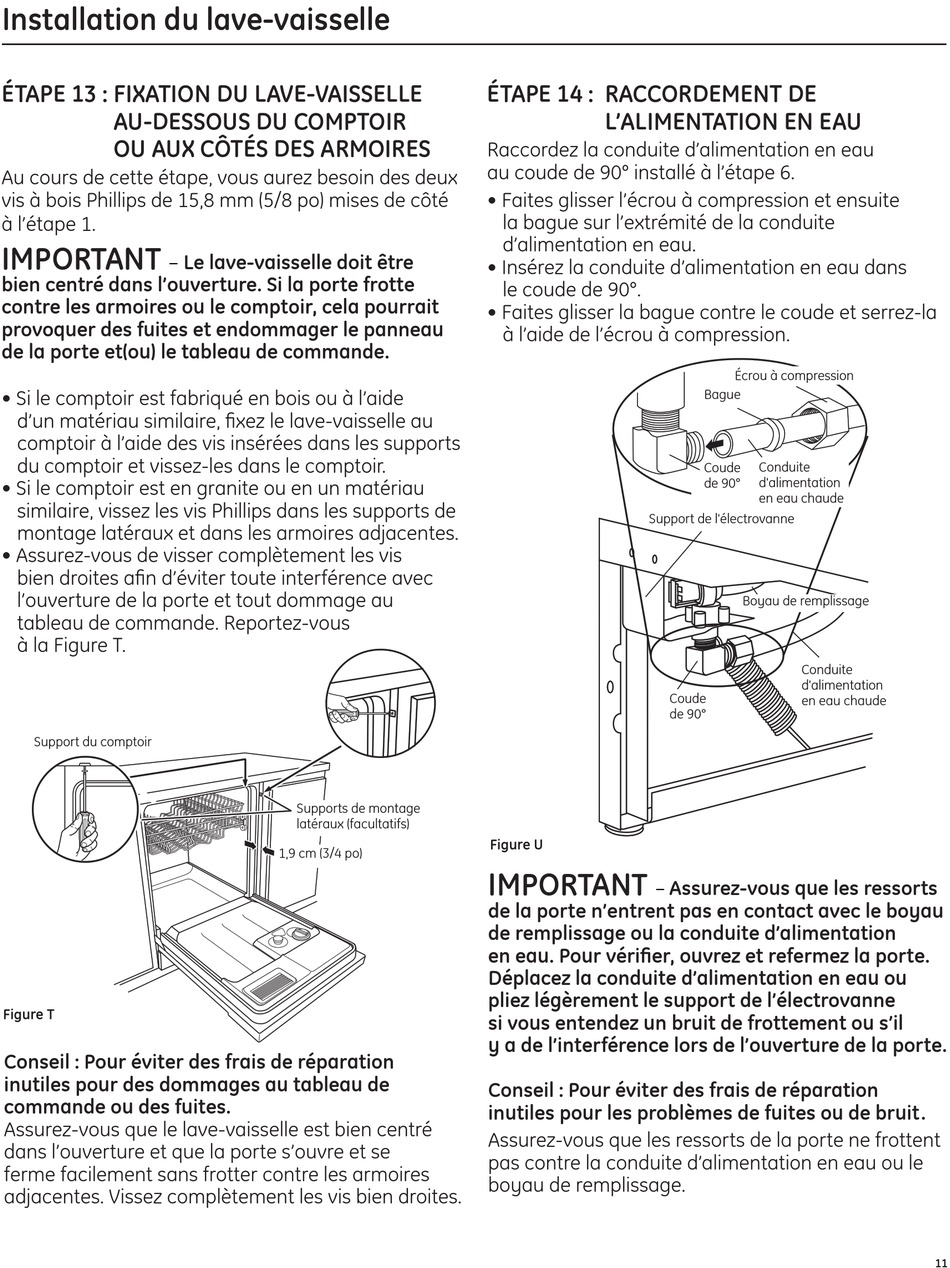

Installation du lave-vaisselle
ÉTAPE 13 : FIXATION DU LAVE-VAISSELLE
AU-DESSOUS DU COMPTOIR
OU AUX CÔTÉS DES ARMOIRES
Au cours de cette étape, vous aurez besoin des deux
vis à bois Phillips de 15,8 mm (5/8 po) mises de côté
à l'étape 1.
IMPORTANT
–
bien centré dans l'ouverture. Si la porte frotte
contre les armoires ou le comptoir, cela pourrait
provoquer des fuites et endommager le panneau
de la porte et(ou) le tableau de commande.
• Si le comptoir est fabriqué en bois ou à l'aide
d'un matériau similaire, fixez le lave-vaisselle au
comptoir à l'aide des vis insérées dans les supports
du comptoir et vissez-les dans le comptoir.
• Si le comptoir est en granite ou en un matériau
similaire, vissez les vis Phillips dans les supports de
montage latéraux et dans les armoires adjacentes.
• Assurez-vous de visser complètement les vis
bien droites afin d'éviter toute interférence avec
l'ouverture de la porte et tout dommage au
tableau de commande. Reportez-vous
à la Figure T.
Support du comptoir
Figure T
Conseil : Pour éviter des frais de réparation
inutiles pour des dommages au tableau de
commande ou des fuites.
Assurez-vous que le lave-vaisselle est bien centré
dans l'ouverture et que la porte s'ouvre et se
ferme facilement sans frotter contre les armoires
adjacentes. Vissez complètement les vis bien droites.
Le lave-vaisselle doit être
Supports de montage
latéraux (facultatifs)
1,9 cm (3/4 po)
ÉTAPE 14 : RACCORDEMENT DE
L'ALIMENTATION EN EAU
Raccordez la conduite d'alimentation en eau
au coude de 90° installé à l'étape 6.
• Faites glisser l'écrou à compression et ensuite
la bague sur l'extrémité de la conduite
d'alimentation en eau.
• Insérez la conduite d'alimentation en eau dans
le coude de 90°.
• Faites glisser la bague contre le coude et serrez-la
à l'aide de l'écrou à compression.
Support de l'électrovanne
90° Elbow
Figure U
IMPORTANT
–
de la porte n'entrent pas en contact avec le boyau
de remplissage ou la conduite d'alimentation
en eau. Pour vérifier, ouvrez et refermez la porte.
Déplacez la conduite d'alimentation en eau ou
pliez légèrement le support de l'électrovanne
si vous entendez un bruit de frottement ou s'il
y a de l'interférence lors de l'ouverture de la porte.
Conseil : Pour éviter des frais de réparation
inutiles pour les problèmes de fuites ou de bruit.
Assurez-vous que les ressorts de la porte ne frottent
pas contre la conduite d'alimentation en eau ou le
boyau de remplissage.
Écrou à compression
Compression Nut
Ferrule Bague
90°
Coude Conduite
Hot Water
de 90° d'alimentation
Elbow
Supply Line
en eau chaude
Water Valve Bracket
Boyau de remplissage
Fill Hose
Hot Water
Conduite
Supply Line
d'alimentation
Coude
en eau chaude
de 90°
Assurez-vous que les ressorts
488Dia2
11
