Installation du lave-vaisselle

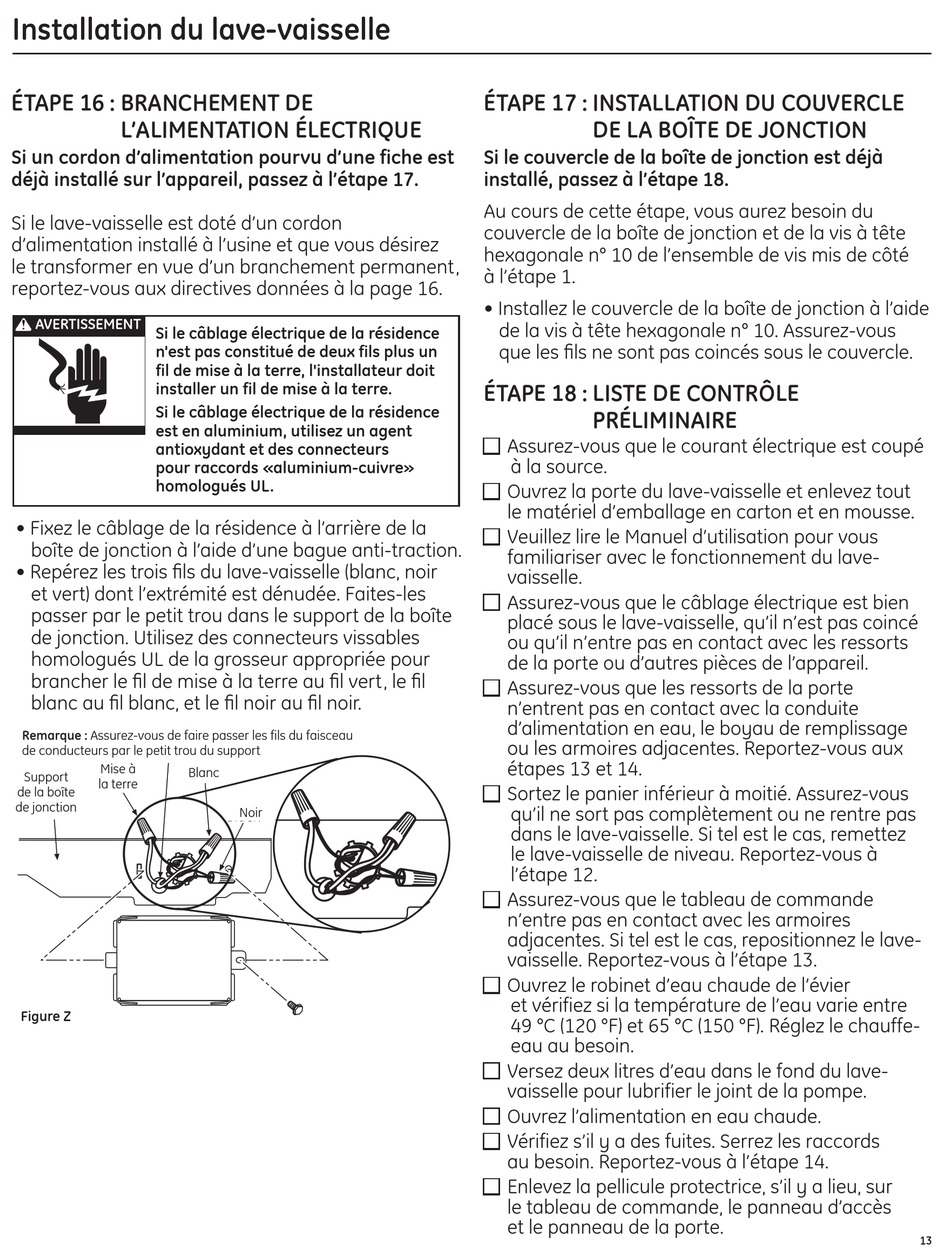

ÉTAPE 16 : BRANCHEMENT DE
L'ALIMENTATION ÉLECTRIQUE
Si un cordon d'alimentation pourvu d'une fiche est
déjà installé sur l'appareil, passez à l'étape 17.
Si le lave-vaisselle est doté d'un cordon
d'alimentation installé à l'usine et que vous désirez
le transformer en vue d'un branchement permanent,
reportez-vous aux directives données à la page 16.
AVERTISSEMENT
Si le câblage électrique de la résidence
n'est pas constitué de deux fils plus un
fil de mise à la terre, l'installateur doit
installer un fil de mise à la terre.
Si le câblage électrique de la résidence
est en aluminium, utilisez un agent
antioxydant et des connecteurs
pour raccords «aluminium-cuivre»
homologués UL.
• Fixez le câblage de la résidence à l'arrière de la
#282 French
#282 French
boîte de jonction à l'aide d'une bague anti-traction.
• Repérez les trois fils du lave-vaisselle (blanc, noir
et vert) dont l'extrémité est dénudée. Faites-les
passer par le petit trou dans le support de la boîte
de jonction. Utilisez des connecteurs vissables
homologués UL de la grosseur appropriée pour
brancher le fil de mise à la terre au fil vert, le fil
blanc au fil blanc, et le fil noir au fil noir.
Remarque : Assurez-vous de faire passer les fils du faisceau
de conducteurs par le petit trou du support
Mise à
Blanc
Support
la terre
de la boîte
de jonction
Figure Z
Noir
ÉTAPE 17 : INSTALLATION DU COUVERCLE
DE LA BOÎTE DE JONCTION
Si le couvercle de la boîte de jonction est déjà
installé, passez à l'étape 18.
Au cours de cette étape, vous aurez besoin du
couvercle de la boîte de jonction et de la vis à tête
hexagonale n° 10 de l'ensemble de vis mis de côté
à l'étape 1.
• Installez le couvercle de la boîte de jonction à l'aide
de la vis à tête hexagonale n° 10. Assurez-vous
que les fils ne sont pas coincés sous le couvercle.
ÉTAPE 18 : LISTE DE CONTRÔLE
PRÉLIMINAIRE
Assurez-vous que le courant électrique est coupé
à la source.
Ouvrez la porte du lave-vaisselle et enlevez tout
le matériel d'emballage en carton et en mousse.
Veuillez lire le Manuel d'utilisation pour vous
familiariser avec le fonctionnement du lave-
vaisselle.
Assurez-vous que le câblage électrique est bien
placé sous le lave-vaisselle, qu'il n'est pas coincé
ou qu'il n'entre pas en contact avec les ressorts
de la porte ou d'autres pièces de l'appareil.
Assurez-vous que les ressorts de la porte
n'entrent pas en contact avec la conduite
d'alimentation en eau, le boyau de remplissage
ou les armoires adjacentes. Reportez-vous aux
étapes 13 et 14.
Sortez le panier inférieur à moitié. Assurez-vous
qu'il ne sort pas complètement ou ne rentre pas
dans le lave-vaisselle. Si tel est le cas, remettez
le lave-vaisselle de niveau. Reportez-vous à
l'étape 12.
Assurez-vous que le tableau de commande
n'entre pas en contact avec les armoires
adjacentes. Si tel est le cas, repositionnez le lave-
vaisselle. Reportez-vous à l'étape 13.
Ouvrez le robinet d'eau chaude de l'évier
et vérifiez si la température de l'eau varie entre
49 °C (120 °F) et 65 °C (150 °F). Réglez le chauffe-
eau au besoin.
Versez deux litres d'eau dans le fond du lave-
vaisselle pour lubrifier le joint de la pompe.
Ouvrez l'alimentation en eau chaude.
Vérifiez s'il y a des fuites. Serrez les raccords
au besoin. Reportez-vous à l'étape 14.
Enlevez la pellicule protectrice, s'il y a lieu, sur
le tableau de commande, le panneau d'accès
et le panneau de la porte.
13
