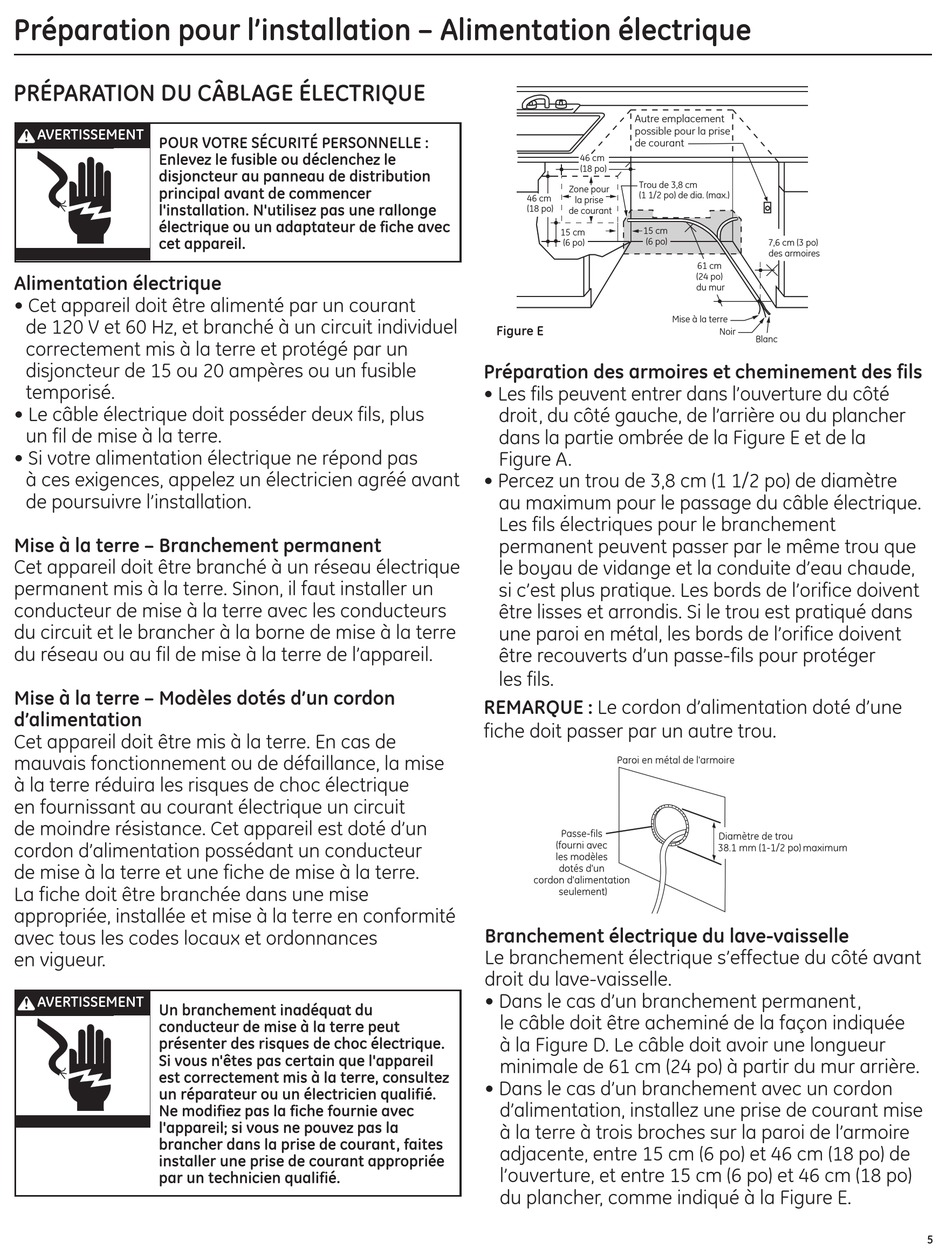

Préparation pour l'installation – Alimentation électrique
PRÉPARATION DU CÂBLAGE ÉLECTRIQUE
AVERTISSEMENT
POUR VOTRE SÉCURITÉ PERSONNELLE :
Enlevez le fusible ou déclenchez le
disjoncteur au panneau de distribution
principal avant de commencer
l'installation. N'utilisez pas une rallonge
électrique ou un adaptateur de fiche avec
cet appareil.
Alimentation électrique
• Cet appareil doit être alimenté par un courant
de 120 V et 60 Hz, et branché à un circuit individuel
correctement mis à la terre et protégé par un
#282 French
#282 French
disjoncteur de 15 ou 20 ampères ou un fusible
temporisé.
• Le câble électrique doit posséder deux fils, plus
un fil de mise à la terre.
• Si votre alimentation électrique ne répond pas
à ces exigences, appelez un électricien agréé avant
de poursuivre l'installation.
Mise à la terre – Branchement permanent
Cet appareil doit être branché à un réseau électrique
permanent mis à la terre. Sinon, il faut installer un
conducteur de mise à la terre avec les conducteurs
du circuit et le brancher à la borne de mise à la terre
du réseau ou au fil de mise à la terre de l'appareil.
Mise à la terre – Modèles dotés d'un cordon
d'alimentation
Cet appareil doit être mis à la terre. En cas de
mauvais fonctionnement ou de défaillance, la mise
à la terre réduira les risques de choc électrique
en fournissant au courant électrique un circuit
de moindre résistance. Cet appareil est doté d'un
cordon d'alimentation possédant un conducteur
de mise à la terre et une fiche de mise à la terre.
La fiche doit être branchée dans une mise
appropriée, installée et mise à la terre en conformité
avec tous les codes locaux et ordonnances
en vigueur.
AVERTISSEMENT
Un branchement inadéquat du
conducteur de mise à la terre peut
présenter des risques de choc électrique.
Si vous n'êtes pas certain que l'appareil
est correctement mis à la terre, consultez
un réparateur ou un électricien qualifié.
Ne modifiez pas la fiche fournie avec
l'appareil; si vous ne pouvez pas la
brancher dans la prise de courant, faites
installer une prise de courant appropriée
par un technicien qualifié.
#282 French
#282 French
Autre emplacement
possible pour la prise
de courant
46 cm
(18 po)
Trou de 3,8 cm
Zone pour
(1 1/2 po) de dia. (max.)
46 cm
la prise
18"
(18 po)
de courant
15 cm
15 cm
(6 po)
(6 po)
Figure E
Préparation des armoires et cheminement des fils
• Les fils peuvent entrer dans l'ouverture du côté
droit, du côté gauche, de l'arrière ou du plancher
661Dia56A
dans la partie ombrée de la Figure E et de la
Figure A.
• Percez un trou de 3,8 cm (1 1/2 po) de diamètre
au maximum pour le passage du câble électrique.
Les fils électriques pour le branchement
permanent peuvent passer par le même trou que
le boyau de vidange et la conduite d'eau chaude,
si c'est plus pratique. Les bords de l'orifice doivent
être lisses et arrondis. Si le trou est pratiqué dans
une paroi en métal, les bords de l'orifice doivent
être recouverts d'un passe-fils pour protéger
les fils.
REMARQUE : Le cordon d'alimentation doté d'une
fiche doit passer par un autre trou.
Branchement électrique du lave-vaisselle
Le branchement électrique s'effectue du côté avant
droit du lave-vaisselle.
• Dans le cas d'un branchement permanent,
le câble doit être acheminé de la façon indiquée
à la Figure D. Le câble doit avoir une longueur
minimale de 61 cm (24 po) à partir du mur arrière.
• Dans le cas d'un branchement avec un cordon
d'alimentation, installez une prise de courant mise
à la terre à trois broches sur la paroi de l'armoire
adjacente, entre 15 cm (6 po) et 46 cm (18 po) de
l'ouverture, et entre 15 cm (6 po) et 46 cm (18 po)
du plancher, comme indiqué à la Figure E.
7,6 cm (3 po)
des armoires
61 cm
(24 po)
du mur
Mise à la terre
Noir
Blanc
5
