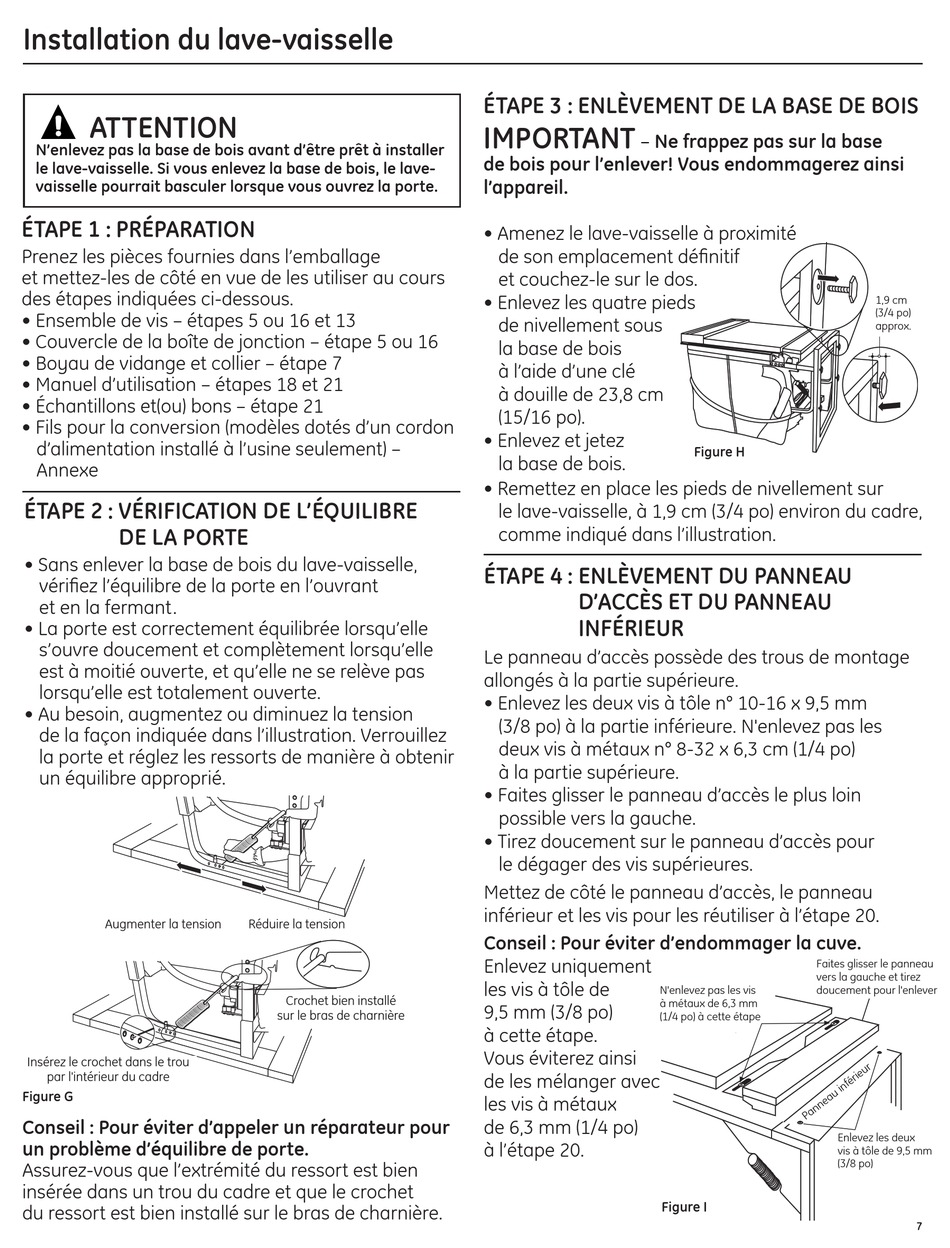

Installation du lave-vaisselle
ATTENTION
N'enlevez pas la base de bois avant d'être prêt à installer
le lave-vaisselle. Si vous enlevez la base de bois, le lave-
vaisselle pourrait basculer lorsque vous ouvrez la porte.
ÉTAPE 1 : PRÉPARATION
Prenez les pièces fournies dans l'emballage
et mettez-les de côté en vue de les utiliser au cours
des étapes indiquées ci-dessous.
• Ensemble de vis – étapes 5 ou 16 et 13
• Couvercle de la boîte de jonction – étape 5 ou 16
• Boyau de vidange et collier – étape 7
• Manuel d'utilisation – étapes 18 et 21
• Échantillons et(ou) bons – étape 21
• Fils pour la conversion (modèles dotés d'un cordon
d'alimentation installé à l'usine seulement) –
Annexe
ÉTAPE 2 : VÉRIFICATION DE L'ÉQUILIBRE
DE LA PORTE
• Sans enlever la base de bois du lave-vaisselle,
vérifiez l'équilibre de la porte en l'ouvrant
et en la fermant.
• La porte est correctement équilibrée lorsqu'elle
s'ouvre doucement et complètement lorsqu'elle
est à moitié ouverte, et qu'elle ne se relève pas
lorsqu'elle est totalement ouverte.
• Au besoin, augmentez ou diminuez la tension
de la façon indiquée dans l'illustration. Verrouillez
la porte et réglez les ressorts de manière à obtenir
un équilibre approprié.
Augmenter la tension
Insert Hook Through
Insérez le crochet dans le trou
Hole from Inside of Frame
par l'intérieur du cadre
Figure G
Conseil : Pour éviter d'appeler un réparateur pour
un problème d'équilibre de porte.
Assurez-vous que l'extrémité du ressort est bien
558Dia6
insérée dans un trou du cadre et que le crochet
du ressort est bien installé sur le bras de charnière.
Réduire la tension
Crochet bien installé
Link fully seated
in hinge arm
sur le bras de charnière
ÉTAPE 3 : ENLÈVEMENT DE LA BASE DE BOIS
IMPORTANT
Ne frappez pas sur la base
de bois pour l'enlever! Vous endommagerez ainsi
l'appareil.
• Amenez le lave-vaisselle à proximité
de son emplacement définitif
et couchez-le sur le dos.
• Enlevez les quatre pieds
de nivellement sous
la base de bois
à l'aide d'une clé
à douille de 23,8 cm
(15/16 po).
• Enlevez et jetez
la base de bois.
• Remettez en place les pieds de nivellement sur
le lave-vaisselle, à 1,9 cm (3/4 po) environ du cadre,
comme indiqué dans l'illustration.
ÉTAPE 4 : ENLÈVEMENT DU PANNEAU
D'ACCÈS ET DU PANNEAU
INFÉRIEUR
Le panneau d'accès possède des trous de montage
allongés à la partie supérieure.
• Enlevez les deux vis à tôle n° 10-16 x 9,5 mm
(3/8 po) à la partie inférieure. N'enlevez pas les
deux vis à métaux n° 8-32 x 6,3 cm (1/4 po)
à la partie supérieure.
• Faites glisser le panneau d'accès le plus loin
possible vers la gauche.
• Tirez doucement sur le panneau d'accès pour
le dégager des vis supérieures.
Mettez de côté le panneau d'accès, le panneau
inférieur et les vis pour les réutiliser à l'étape 20.
Conseil : Pour éviter d'endommager la cuve.
Enlevez uniquement
les vis à tôle de
N'enlevez pas les vis
à métaux de 6,3 mm
9,5 mm (3/8 po)
(1/4 po) à cette étape
à cette étape.
Vous éviterez ainsi
de les mélanger avec
les vis à métaux
de 6,3 mm (1/4 po)
à l'étape 20.
Figure I
Figure H
Faites glisser le panneau
vers la gauche et tirez
doucement pour l'enlever
Enlevez les deux
vis à tôle de 9,5 mm
(3/8 po)
1,9 cm
(3/4 po)
approx.
7
