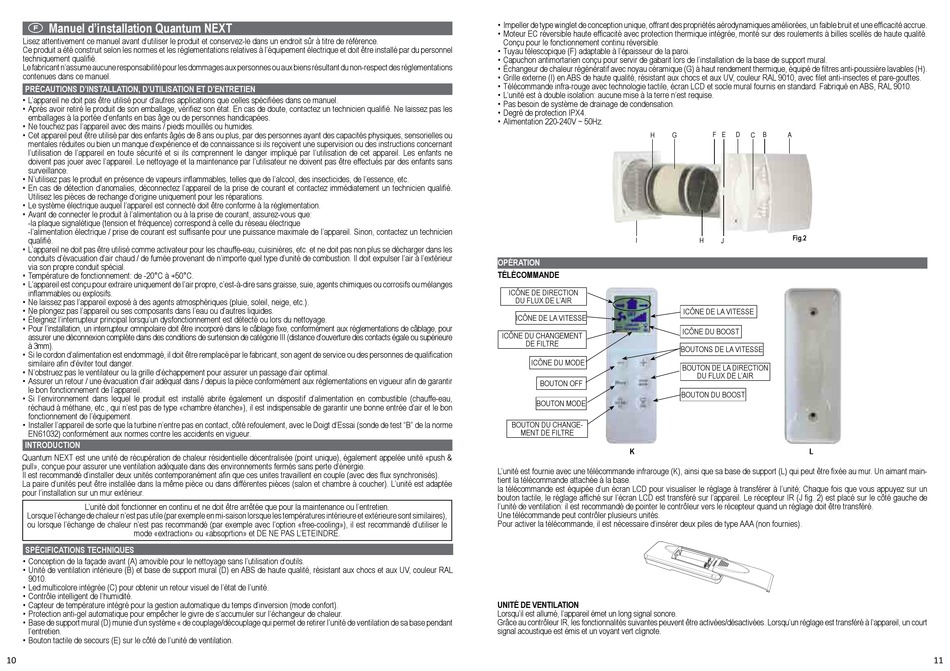

Manuel d'installation Quantum NEXT
F
Lisez attentivement ce manuel avant d'utiliser le produit et conservez-le dans un endroit sûr à titre de référence.
Ce produit a été construit selon les normes et les réglementations relatives à l'équipement électrique et doit être installé par du personnel
techniquement qualifié.
Le fabricant n'assume aucune responsabilité pour les dommages aux personnes ou aux biens résultant du non-respect des réglementations
contenues dans ce manuel.
PRÉCAUTIONS D'INSTALLATION, D'UTILISATION ET D'ENTRETIEN
• L'appareil ne doit pas être utilisé pour d'autres applications que celles spécifiées dans ce manuel.
• Après avoir retiré le produit de son emballage, vérifiez son état. En cas de doute, contactez un technicien qualifié. Ne laissez pas les
emballages à la portée d'enfants en bas âge ou de personnes handicapées.
• Ne touchez pas l'appareil avec des mains / pieds mouillés ou humides.
• Cet appareil peut être utilisé par des enfants âgés de 8 ans ou plus, par des personnes ayant des capacités physiques, sensorielles ou
mentales réduites ou bien un manque d'expérience et de connaissance si ils reçoivent une supervision ou des instructions concernant
l'utilisation de l'appareil en toute sécurité et si ils comprennent le danger impliqué par l'utilisation de cet appareil. Les enfants ne
doivent pas jouer avec l'appareil. Le nettoyage et la maintenance par l'utilisateur ne doivent pas être effectués par des enfants sans
surveillance.
• N'utilisez pas le produit en présence de vapeurs inflammables, telles que de l'alcool, des insecticides, de l'essence, etc.
• En cas de détection d'anomalies, déconnectez l'appareil de la prise de courant et contactez immédiatement un technicien qualifié.
Utilisez les pièces de rechange d'origine uniquement pour les réparations.
• Le système électrique auquel l'appareil est connecté doit être conforme à la réglementation.
• Avant de connecter le produit à l'alimentation ou à la prise de courant, assurez-vous que:
-la plaque signalétique (tension et fréquence) correspond à celle du réseau électrique
-l'alimentation électrique / prise de courant est suffisante pour une puissance maximale de l'appareil. Sinon, contactez un technicien
qualifié.
• L'appareil ne doit pas être utilisé comme activateur pour les chauffe-eau, cuisinières, etc. et ne doit pas non plus se décharger dans les
conduits d'évacuation d'air chaud / de fumée provenant de n'importe quel type d'unité de combustion. Il doit expulser l'air à l'extérieur
via son propre conduit spécial.
• Température de fonctionnement: de -20°C à +50°C.
• L'appareil est conçu pour extraire uniquement de l'air propre, c'est-à-dire sans graisse, suie, agents chimiques ou corrosifs ou mélanges
inflammables ou explosifs.
• Ne laissez pas l'appareil exposé à des agents atmosphériques (pluie, soleil, neige, etc.).
• Ne plongez pas l'appareil ou ses composants dans l'eau ou d'autres liquides.
• Éteignez l'interrupteur principal lorsqu'un dysfonctionnement est détecté ou lors du nettoyage.
• Pour l'installation, un interrupteur omnipolaire doit être incorporé dans le câblage fixe, conformément aux réglementations de câblage, pour
assurer une déconnexion complète dans des conditions de surtension de catégorie III (distance d'ouverture des contacts égale ou supérieure
à 3mm).
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes de qualification
similaire afin d'éviter tout danger.
• N'obstruez pas le ventilateur ou la grille d'échappement pour assurer un passage d'air optimal.
• Assurer un retour / une évacuation d'air adéquat dans / depuis la pièce conformément aux réglementations en vigueur afin de garantir
le bon fonctionnement de l'appareil.
• Si l'environnement dans lequel le produit est installé abrite également un dispositif d'alimentation en combustible (chauffe-eau,
réchaud à méthane, etc., qui n'est pas de type «chambre étanche»), il est indispensable de garantir une bonne entrée d'air et le bon
fonctionnement de l'équipement.
• Installer l'appareil de sorte que la turbine n'entre pas en contact, côté refoulement, avec le Doigt d'Essai (sonde de test "B" de la norme
EN61032) conformément aux normes contre les accidents en vigueur.
INTRODUCTION
Quantum NEXT est une unité de récupération de chaleur résidentielle décentralisée (point unique), également appelée unité «push &
pull», conçue pour assurer une ventilation adéquate dans des environnements fermés sans perte d'énergie.
Il est recommandé d'installer deux unités contemporanément afin que ces unites travaillent en couple (avec des flux synchronisés).
La paire d'unités peut être installée dans la même pièce ou dans différentes pièces (salon et chambre à coucher). L'unité est adaptée
pour l'installation sur un mur extérieur.
L'unité doit fonctionner en continu et ne doit être arrêtée que pour la maintenance ou l'entretien.
Lorsque l'échange de chaleur n'est pas utile (par exemple en mi-saison lorsque les températures intérieure et extérieure sont similaires),
ou lorsque l'échange de chaleur n'est pas recommandé (par exemple avec l'option «free-cooling»), il est recommandé d'utiliser le
mode «extraction» ou «absoprtion» et DE NE PAS L'ETEINDRE.
SPÉCIFICATIONS TECHNIQUES
• Conception de la façade avant (A) amovible pour le nettoyage sans l'utilisation d'outils.
• Unité de ventilation intérieure (B) et base de support mural (D) en ABS de haute qualité, résistant aux chocs et aux UV, couleur RAL
9010.
• Led multicolore intégrée (C) pour obtenir un retour visuel de l'état de l'unité.
• Contrôle intelligent de l'humidité.
• Capteur de température intégré pour la gestion automatique du temps d'inversion (mode confort).
• Protection anti-gel automatique pour empêcher le givre de s'accumuler sur l'échangeur de chaleur.
• Base de support mural (D) munie d'un système « de couplage/découplage qui permet de retirer l'unité de ventilation de sa base pendant
l'entretien.
• Bouton tactile de secours (E) sur le côté de l'unité de ventilation.
10
• Impeller de type winglet de conception unique, offrant des propriétés aérodynamiques améliorées, un faible bruit et une efficacité accrue.
• Moteur EC réversible haute efficacité avec protection thermique intégrée, monté sur des roulements à billes scellés de haute qualité.
Conçu pour le fonctionnement continu réversible.
• Tuyau télescopique (F) adaptable à l'épaisseur de la paroi.
• Capuchon antimortarien conçu pour servir de gabarit lors de l'installation de la base de support mural.
• Échangeur de chaleur régénératif avec noyau céramique (G) à haut rendement thermique, équipé de filtres anti-poussière lavables (H).
• Grille externe (I) en ABS de haute qualité, résistant aux chocs et aux UV, couleur RAL 9010, avec filet anti-insectes et pare-gouttes.
• Télécommande infra-rouge avec technologie tactile, écran LCD et socle mural fournis en standard. Fabriqué en ABS, RAL 9010.
• L'unité est à double isolation: aucune mise à la terre n'est requise.
• Pas besoin de système de drainage de condensation.
• Degré de protection IPX4.
• Alimentation 220-240V ~ 50Hz.
H G
I
OPÉRATION
TÉLÉCOMMANDE
ICÔNE DE DIRECTION
DU FLUX DE L'AIR
ICÔNE DE LA VITESSE
ICÔNE DU CHANGEMENT
DE FILTRE
ICÔNE DU MODE
BOUTON OFF
external grille - installation
Ø5x40mm
BOUTON MODE
5mm
BOUTON DU CHANGE-
MENT DE FILTRE
K
L'unité est fournie avec une télécommande infrarouge (K), ainsi que sa base de support (L) qui peut être fixée au mur. Un aimant main-
tient la télécommande attachée à la base.
la télécommande est équipée d'un écran LCD pour visualiser le réglage à transférer à l'unité; Chaque fois que vous appuyez sur un
bouton tactile, le réglage affiché sur l'écran LCD est transféré sur l'appareil. Le récepteur IR (J fig. 2) est placé sur le côté gauche de
cambio batterie telecomando
l'unité de ventilation: il est recommandé de pointer le contrôleur vers le récepteur quand un réglage doit être transféré.
Une télécommande peut contrôler plusieurs unités.
Pour activer la télécommande, il est nécessaire d'insérer deux piles de type AAA (non fournies).
UNITÉ DE VENTILATION
Lorsqu'il est allumé, l'appareil émet un long signal sonore.
Grâce au contrôleur IR, les fonctionnalités suivantes peuvent être activées/désactivées. Lorsqu'un réglage est transféré à l'appareil, un court
signal acoustique est émis et un voyant vert clignote.
F E D C B A
Fig.2
H J
ICÔNE DE LA VITESSE
ICÔNE DU BOOST
BOUTONS DE LA VITESSE
BOUTON DE LA DIRECTION
DU FLUX DE L'AIR
BOUTON DU BOOST
L
