aerauliqa Quantum AX Installation Manual

H
Telepítési útmutató
AX – egyhelyiséges szellőztető készülék
Bevezetés

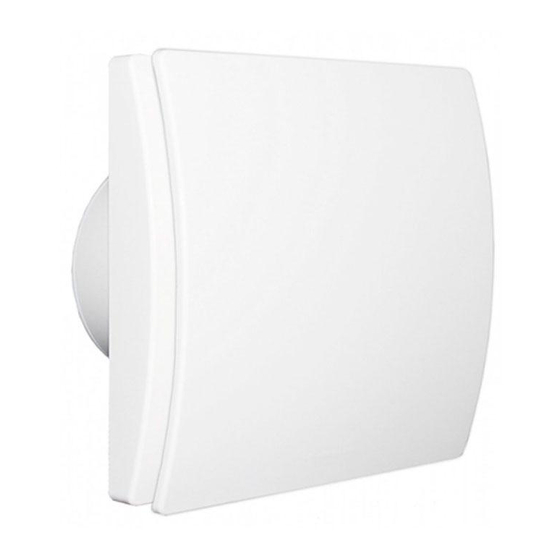

Az AX (fig. 1) egyhelyiséges szellőztető készülék kisebb és közepes méretű
Fig. 1
helyiségek szellőztetésére lett tervezve. Kiválóan alkalmas faláttörésen
vagy rövid (max. 1 méter) hosszú csőrendszereken keresztül
történő szellőztetésre. Falon és ablakban egyaránt elhelyezhető (fig.2).
A készülék biztonságos és megfelelő működése érdekében, olvassa el figyelmesen ezt az útmutatót a készülék
üzembe helyezése előtt, őrizze meg annak érdekében, hogy a későbbiekben is a segítségére lehessen.
A készülék megfelel az elektromos termékekre vonatkozó hatályos irányelvek alapvető követelményeinek és egyéb
megfelelő rendelkezéseinek. A telepítést és beállítást kizárólag megfelelő szakképesítéssel rendelkező szakember
végezheti el, a helyi előírások figyelembevétele mellett. Az előírások figyelmen kívül hagyásából eredő esetleges
személyi sérülésekért vagy anyagi károkért a gyártó nem vállal felelősséget.
MŰSZAKI ADATOK:
• Anyaga: magas minőségű, UV álló ABS műanyag, fehér (RAL 9010) színben.
• Szerszámok nélkül, könnyen eltávolítható esztétikus előlappal rendelkezik az egyszerűbb tisztíthatóság érdekében.
• Megerősített kivitel, mely megakadályozza a deformációt a rögzítés és telepítés során.
• Magas hatékonyságú járókerék ún. „winglet" lapátozással az alacsony zajszint és a hatékony elszívás érdekében.
• Egyfázisú, szénkefe nélküli EC motor, beépített hővédelemmel.
• A készülék kettős szigeteléssel rendelkezik, az elektromos illesztés során védőföldelés nem szükséges.
• A telepítés során opcionálisan választható, folyamatos szellőztetést biztosító alapfokozat (6, 8, 13 l/s ill. kikapcsolt
állapot).
• Telepítésnél kiválasztható annak módja (közvetlen faláttörés és rövidebb csőrendszer).
• IP-X4 (fröccsenő víz ellen) védelem.
• Hálózati feszültség 220V - 240V~ 50/60Hz.
Modell Statikus nyomás Teljesítmény
Zajszint
Légszállítás
dB(A) @3m
Pa max W max
m /h l/s
3
Quantum AX 27 2,5 26/23/13/11
83/47/29/21 23,1/13/8/6
TELEPÍTÉSSEL KAPCSOLATOS ÓVINTÉZKEDÉSEK, HASZNÁLAT ÉS KARBANTARTÁS
• A készülék kizárólag az ebben használati útmutatóban megjelölt szellőztetési feladatkra használható.
• Kicsomagolást követően győződjön meg a készülék megfelelő állapotáról. Amennyiben kétség merülne fel a termék
állapotával kapcsolatosan, forduljon szakemberhez. A készüléket tartsa távol gyermekektől vagy csökkent szellemi,
képességekkel rendelkező személyektől.
• Ne érintse meg a készüléket nedves kézzel / lábbal.
• A készülék csak felügyelet mellett használható olyan személyek által (beleértve a gyermekeket is) akik csökkent szellemi
illetve fizikai képességekkel rendelkeznek, vagy nem rendelkeznek kellő tapasztalattal, illetve tudással a készülék
használatára vonatkozóan. Ne engedje gyermekét játszani a készülékkel!
• A készülék nem használható éghető gőzöket, pl. alkohol, rovarirtó szerek, üzemanyag, stb. tartalmazó levegő elszívására.
• Bármilyen, a normális működéstől eltérő jelenséget észlel, a készüléket válassza le az elektromos hálózatról és kérje
szakember segítségét. Javításhoz, alkatrészcseréhez kizárólag gyári alkatrészeket használjon.
• Az elektromos hálózat, melyhez a készüléket csatlakoztatni kívánja, feleljen meg az elektromos hálózattal szemben
támasztott előírásoknak.
• Az elektromos hálózathoz való csatlakoztatás előtt ellenőrizni szükséges:
- a készülék adattábláján feltüntetett adatok (feszültség és frekvencia) megfelel az elektromos hálózat paramétereinek.
- Az elektromos hálózat, ill. a készülék számára kialakított elektromos csatlakozási felület / aljzat biztosítani tudja a készülék
maximális áram és teljesítményfelvételét. Ellenkező esetben kérje szakember segítségét.
1
• A készülék működtetése nem aktíválhatja vízmelegítő, sütő, stb. működését. A ventilátor nem alkalmazható forró levegő,
