Telepítési útmutató
Quantum NEXT
A készülék biztonságos és megfelelő működése érdekében, olvassa el
figyelmesen ezt az útmutatót a készülék üzembe helyezése előtt, őrizze meg
annak érdekében, hogy a későbbiekben is a segítségére lehessen. A készülék
megfelel az elektromos termékekre vonatkozó hatályos irányelvek alapvető
követelményeinek és egyéb megfelelő rendelkezéseinek. A telepítést és beállítást
kizárólag megfelelő szakképesítéssel rendelkező szakember végezheti el, a
helyi előírások figyelembevétele mellett. Az előírások figyelmen kívül hagyásából
eredő esetleges személyi sérülésekért vagy anyagi károkért a gyártó nem vállal
felelősséget.
TELEPÍTÉSSEL KAPCSOLATOS ÓVINTÉZKEDÉSEK, HASZNÁLAT ÉS KARBANTARTÁS
A készülék kizárólag az ebben használati útmutatóban megjelölt szellőztetési feladatokra használható.
• Kicsomagolást követően győződjön meg a készülék megfelelő állapotáról. Amennyiben kétség merülne fel a termék állapotával
kapcsolatosan, forduljon szakemberhez. A készüléket tartsa távol gyermekektől vagy csökkent szellemi, képességekkel rendelkező
személyektől.
• Ne érintse meg a készüléket nedves kézzel / lábbal.
• A készülék csak felügyelet mellett használható olyan személyek által (beleértve a gyermekeket is) akik csökkent szellemi illetve fizikai
képességekkel rendelkeznek, vagy nem rendelkeznek kellő tapasztalattal, illetve tudással a készülék használatára vonatkozóan. Ne
engedje gyermekét játszani a készülékkel!
• A készülék nem használható éghető gőzöket, pl. alkohol, rovarirtó szerek, üzemanyag, stb. tartalmazó levegő elszívására.
• Bármilyen, a normális működéstől eltérő jelenséget észlel, a készüléket válassza le az elektromos hálózatról és kérje szakember
segítségét. Javításhoz, alkatrészcseréhez kizárólag gyári alkatrészeket használjon.
• Az elektromos hálózat, melyhez a készüléket csatlakoztatni kívánja, feleljen meg az elektromos hálózattal szemben támasztott
előírásoknak.
• Az elektromos hálózathoz való csatlakoztatás előtt ellenőrizni szükséges:
- a készülék adattábláján feltüntetett adatok (feszültség és frekvencia) megfelel az elektromos hálózat paramétereinek.
- Az elektromos hálózat, ill. a készülék számára kialakított elektromos csatlakozási felület / aljzat biztosítani tudja a készülék maximális
áram és teljesítményfelvételét. Ellenkező esetben kérje szakember segítségét.
• A készülék működtetése nem aktiválhatja vízmelegítő, sütő, stb. működését. A ventilátor nem alkalmazható forró levegő, füstgáz,
bármilyen típusú égéstermék elszívására. A készülék kizárólag légtechnikai csőrendszerhez csatlakoztatható az elszívott levegő
elvezetése érdekében.
• Üzemeltetési hőmérséklet: -20°C ... +50 °C.
• A készüléket kizárólag tiszta levegő elszívására tervezték. Zsírral, korommal, vegyi- és maró anyagokkal szennyezett levegő, illetve
tűz- vagy robbanóképes közeget tartalmazó levegő elszívására nem alkalmazható.
• A készülék beltéri használatra lett tervezve, kültéri hatásoknak (eső, napsugárzás, hó, stb.) kitenni nem szabad.
• A készüléket vagy annak egyes részeit ne merítse víz vagy egyéb folyadék alá.
• Amennyiben meghibásodást észlel, vagy tisztítani szükséges a készüléket, kapcsolja le a főkapcsolót.
• A telepítés rögzített elektromos vezetékezéssel kerüljön kialakításra egy többpólusú kapcsoló segítségével, az elektromos hálózattal
kapcsolatos előírásoknak megfelelően, figyelembe véve a túlfeszültség-védelem III-as védelmi osztály követelményeit (a csatlakozások
közötti távolság nem lehet kisebb, mint 3 mm).
• A vezetékezés sérülése esetén annak cseréjét bízza szakemberre a balesetek elkerülése érdekében.
• Ne takarja le a ventilátort, illetve a légtechnikai rendszer végén elhelyezett kilépő oldali elemet, védőrácsot.
• A hatékony működés érdekében gondoskodni szükséges a légutánpótlásról, a hatályos előírásoknak megfelelően.
• Amennyiben a telepítési környezetben olyan készülék is megtalálható, mely a működése során égéstermék kerülhet a helyiség
levegőjébe (nem elektromos kivitelű bojler, fűtőberendezés, "nem zárt égésterű" készülékek, stb.), biztosítani szükséges a helyiség
megfelelő légutánpótlását is a készlékek hatékony működése és a biztonságos üzemeltetés érdekében.
• A ventilátor telepítésénél biztosítani szükséges, hogy annak forgó részét kézzel, egyéb testrésszel vagy eszközzel ne lehessen
megérinteni.
BEVEZETÉS

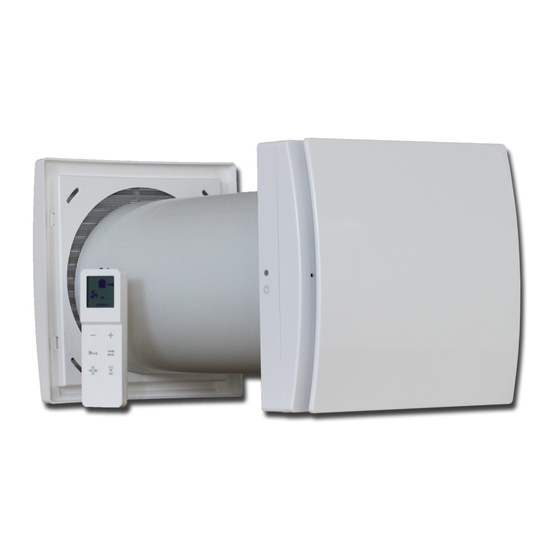

A Quantum NEXT készülék egy lakossági felhasználásra tervezett, decentralizált, váltakozó
áramlású (egy pontos) hővisszanyeréses szellőztető egység („fúvó és szívó" berendezésnek
is hívják). Feladata, hogy energiatakarékos és hatékony szellőztetést biztosítson zárt légterek esetén.
Javasolt két berendezést párban telepíteni, így amikor az egyik elszívó üzemmódban üzemel, addig a másik frisslevegőt juttat be a
szellőztetett helyiségbe.
A párban telepített készülékek egy helyiségben is, ill. külön szobákban is (pl. hálószoba, gyermekszoba, dolgozó szoba, nappali, stb.)
elhelyezhetők. A készülék kültérrel határos oldalfalba építhető.
Fig.1
