Telepítési útmutató Quantum NEXT
H
A készülék biztonságos és megfelelő működése érdekében, olvassa el figyelmesen ezt az útmutatót a készülék üzembe helyezése
előtt, őrizze meg annak érdekében, hogy a későbbiekben is a segítségére lehessen. A készülék megfelel az elektromos termékekre
vonatkozó hatályos irányelvek alapvető követelményeinek és egyéb megfelelő rendelkezéseinek. A telepítést és beállítást kizárólag
megfelelő szakképesítéssel rendelkező szakember végezheti el, a helyi előírások figyelembevétele mellett. Az előírások figyelmen
kívül hagyásából eredő esetleges személyi sérülésekért vagy anyagi károkért a gyártó nem vállal felelősséget.
TELEPÍTÉSSEL KAPCSOLATOS ÓVINTÉZKEDÉSEK, HASZNÁLAT ÉS KARBANTARTÁS
• A készülék kizárólag az ebben használati útmutatóban megjelölt szellőztetési feladatokra használható.
• Kicsomagolást követően győződjön meg a készülék megfelelő állapotáról. Amennyiben kétség merülne fel a termék állapotával
kapcsolatosan, forduljon szakemberhez. A készüléket tartsa távol gyermekektől vagy csökkent szellemi, képességekkel rendelkező
személyektől.
• Ne érintse meg a készüléket nedves kézzel / lábbal.
• Ezt a készüléket a 8 éves és idősebb gyermekek, valamint a csökkent fizikai, érzékszervi vagy mentális képességű vagy elégtelen
tapasztalattal és ismeretekkel rendelkező gyermekek használhatják, feltéve, hogy gondosan ellenőrzik vagy utasítják a készülék
biztonságos használatát és a veszélyeket. ez magában foglalja. Győződjön meg arról, hogy a gyerekek nem játszanak a készülékkel.
A felhasználó által végzett tisztítást és karbantartást felügyelet nélkül nem szabad végezni.
• A készülék nem használható éghető gőzöket, pl. alkohol, rovarirtó szerek, üzemanyag, stb. tartalmazó levegő elszívására.
• Bármilyen, a normális működéstől eltérő jelenséget észlel, a készüléket válassza le az elektromos hálózatról és kérje szakember
segítségét. Javításhoz, alkatrészcseréhez kizárólag gyári alkatrészeket használjon.
• Az elektromos hálózat, melyhez a készüléket csatlakoztatni kívánja, feleljen meg az elektromos hálózattal szemben támasztott előírásoknak.
• Az elektromos hálózathoz való csatlakoztatás előtt ellenőrizni szükséges:
- a készülék adattábláján feltüntetett adatok (feszültség és frekvencia) megfelel az elektromos hálózat paramétereinek.
- Az elektromos hálózat, ill. a készülék számára kialakított elektromos csatlakozási felület / aljzat biztosítani tudja a készülék maximális
áram és teljesítményfelvételét. Ellenkező esetben kérje szakember segítségét.
• A készülék működtetése nem aktiválhatja vízmelegítő, sütő, stb. működését. A ventilátor nem alkalmazható forró levegő, füstgáz, bármilyen
típusú égéstermék elszívására. A készülék kizárólag légtechnikai csőrendszerhez csatlakoztatható az elszívott levegő elvezetése érdekében.
• Üzemeltetési hőmérséklet: -20°C ... +50 °C.
• A készüléket kizárólag tiszta levegő elszívására tervezték. Zsírral, korommal, vegyi- és maró anyagokkal szennyezett levegő, illetve
tűz vagy robbanóképes közeget tartalmazó levegő elszívására nem alkalmazható.
• A készülék beltéri használatra lett tervezve, kültéri hatásoknak (eső, napsugárzás, hó, stb.) kitenni nem szabad.
• A készüléket vagy annak egyes részeit ne merítse víz vagy egyéb folyadék alá.
• Amennyiben meghibásodást észlel, vagy tisztítani szükséges a készüléket, kapcsolja le a főkapcsolót.
• A telepítés rögzített elektromos vezetékezéssel kerüljön kialakításra egy többpólusú kapcsoló segítségével, az elektromos hálózattal
kapcsolatos előírásoknak megfelelően, figyelembe véve a túlfeszültség-védelem III-as védelmi osztály követelményeit (a csatlakozások
közötti távolság nem lehet kisebb, mint 3 mm).
• A vezetékezés sérülése esetén annak cseréjét bízza szakemberre a balesetek elkerülése érdekében.
• Ne takarja le a ventilátort, illetve a légtechnikai rendszer végén elhelyezett kilépő oldali elemet, védőrácsot.
• A hatékony működés érdekében gondoskodni szükséges a légutánpótlásról, a hatályos előírásoknak megfelelően.
• Amennyiben a telepítési környezetben olyan készülék is megtalálható, mely a működése során égéstermék kerülhet a helyiség
levegőjébe (nem elektromos kivitelű bojler, fűtőberendezés, "nem zárt égésterű" készülékek, stb.), biztosítani szükséges a helyiség
megfelelő légutánpótlását is a készlékek hatékony működése és a biztonságos üzemeltetés érdekében.
• Szerelje fel úgy, hogy a járókerék hozzáférhetetlen legyen a szállítási oldalhoz, érintkezve a vizsgálati ujjával (az EN61032 szabvány
„B" tesztszondái), a jelenlegi balesetmegelőzési előírásoknak megfelelően.
BEVEZETÉS
A Quantum NEXT készülék egy lakossági felhasználásra tervezett, decentralizált, váltakozó áramlású (egy pontos) hővisszanyeréses
szellőztető egység („fúvó és szívó" berendezésnek is hívják). Feladata, hogy energiatakarékos és hatékony szellőztetést biztosítson
zárt légterek esetén.
Javasolt két berendezést párban telepíteni, így amikor az egyik elszívó üzemmódban üzemel, addig a másik frisslevegőt juttat be a
szellőztetett helyiségbe.
A párban telepített készülékek egy helyiségben is, ill. külön szobákban is (pl. hálószoba, gyermekszoba, dolgozó szoba, nappali, stb.)
elhelyezhetők. A készülék kültérrel határos oldalfalba építhető.
A készüléket folyamatos üzemeltetés mellett használjuk, kizárólag karbantartás, javítás okán állítsuk le. Amikor hőcserére nincs
szükség (pl. átmeneti időjárási időszakokban, amikor a külső és belső hőmérséklet nagyjából azonos), vagy amikor a hőcsere
nem ajánlatos (pl. a nyári hűtés során), a készüléket javasolt „csak elszívás" vagy „csak befúvás" módba helyezni és bekapcsolt
állapotban tovább működtetni (nem javasolt kikapcsolni).
mŰsZAki AdAtok

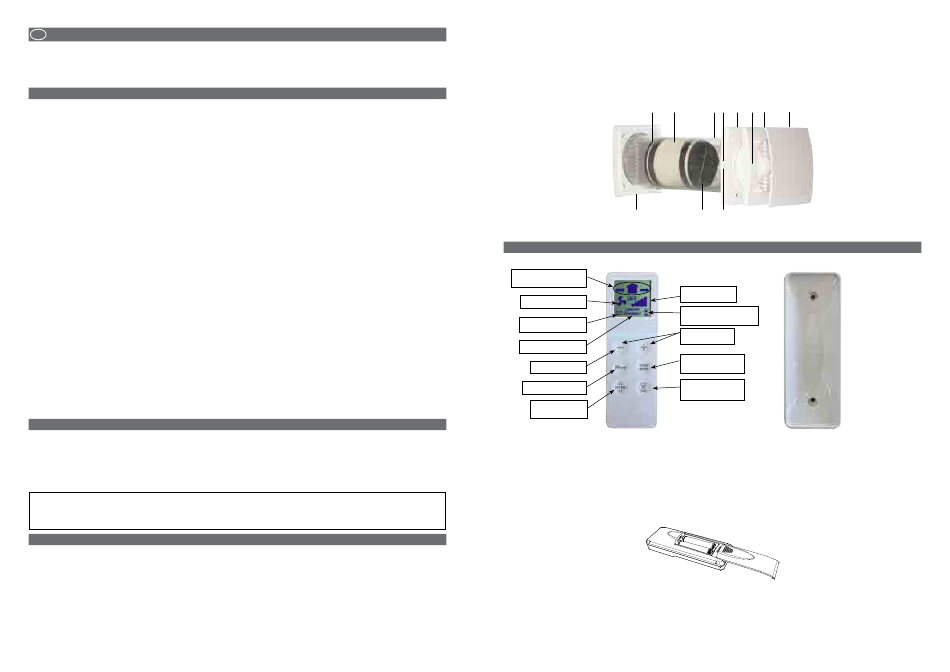

• A készülék előlapjának (A) egyszerű tisztítása érdekében az előlap külön szerszám használata nélkül levehető, tisztítást követően
visszahelyezhető.
• Belső szellőző egység (B) és a rögzítőlemez (D) anyaga: kiváló minőségű, RAL 9010 színű, törés- és UV-álló ABS műanyag.
• Beépített többszínű LED-es visszajelzés (C) mutatja az aktuális státuszt / üzemmódot.
• Intelligens páraérzékelő által szabályozott működés.
• Integrált hőmérséklet-érzékelő az inverziós idő automatikus kezeléséhez (komfort üzemmód).
• Automatikus fagyvédelem, amely megakadályozza a hőcserélő fagyását, eljegesedését.
• Könnyen karbantartható rögzítőlemez (D), amely a helyiségből is könnyű hozzáférést biztosít a hőcserélőhöz.
• A készülék oldalán elhelyezett rendszer-visszaállító (back-up) gomb (E).
• Magas hatásfokú aerodinamikailag továbbfejlesztett ventilátor „winglet" típusú lapátozással a csendes és hatékony működés érdekében
• Kétirányú, magas hatékonyságú, szénkefe nélküli EC motor belső hővédelemmel, gondozásmentes, hosszú élettartamú
gördülőcsapágyazással.
• A fal vastagságához igazítható, teleszkópos falátvezető elemmel (F).
42
• Habarcs-dugaszoló dugó, amelyet kifejezetten telepítési sablonként terveztek a támasztó alap felszerelése során.
• Isztítható, méhsejt szerkezetű, magas hatékonyságú kerámia hőcserélővel (G), mosható porszűrővel (H).
• Kiváló minőségű, RAL 9010 színű törés- és UV-álló A BS anyagból készült kültéri védőráccsal (I), amely esővédett és rovarvédelemmel
rendelkezik.
• Infravörös távirányító érintőképernyős technológiával, LCD kijelzővel és fali aljzattal. Anyaga ABS műanyag, RAL 9010 színkóddal.
• A készülék kettős szigeteléssel van ellátva: földelésre nincs szükség.
• Kondenzelvezetés kialakítása nem szükséges.
• IP-X4 (fröccsenő víz elleni) védelmi fokozat.
• Hálózati feszültség 220–240 V~50Hz.
H G
I
MŰKÖDTETÉS
TÁVIRÁNYÍTÓ
LÉGSZáLLíTáS İRáNYA
İKON
SEBESSÉG İKON
SZűRőCSERE/
TİSZTíTáS İKON
ÜZEMMÓD İKON
KİKAPCSOLáS
external grille - installation
Ø5x40mm
ÜZEMMÓD GOMB
5mm
SZűRőCSERE/
TİSZTíTáS GOMB
K
Az egység infravörös távirányítóval (K) rendelkezik, amely egy falra szerelhető tartóban (L) is elhelyezhető. A távirányító rögzítését
mágnes biztosítja.
A távvezérlő LCD kijelzővel rendelkezik, hogy megjelenítse a szellőztető készülékre átvitelre kerülő beállítások- at. Bármikor nyomja
meg az érintőgombot, az LCD kijelzőn megjelenő beállítás átkerül az egységre. Az in- fravörös vevő (J fig. 2) a szellőztető egység
bal oldalán helyezkedik el. Célszerű a vezérlőt a vevőkészülék felé irányítani, amikor valamilyen beállítást kívánunk elvégezni a
cambio batterie telecomando
készüléken.
Egy távirányító több egység vezérlésére képes.
A távirányító működtetése két AAA típusú elemmel lehetséges (nem tartozék).
SZELLŐZTETŐ EGYSÉG
Bekapcsoláskor a készülék hosszú hangjelzést ad.
Az távvezérlőn keresztül a következő funkciók aktiválhatók vagy kikapcsolhatók.
Ha egy beállítást továbbít a szellőztető egységnek, rövid hangjelzést ad zöld színnel villogó LED jelzés mellett.
F E D C B A
Fig. 2
H
J
SEBESSÉGİ
FOKOZAT İKON
"BOOST" (TURBÓ
ÜZEMMÓD) İKON
SEBESSÉG
GOMBOK
LÉGSZáLLíTáS
İRáNYA GOMB
"BOOST" (TURBÓ)
ÜZEMMÓD GOMB
L
