Naudojimo instrukcija Quantun NEXT
LT
Atidžiai perskaitykite šią instrukciją apie produkto naudojimą ir laikykite ją saugioje vietoje.
Šis produktas buvo sukurtas vadovaujantis standartais ir atitinka elektros įrangai taikomus reikalavimus. Prietaisą turi montuoti techniškai
kvalifikuotas personalas.
Gamintojas neprisiims jokios atsakomybės dėl žalos asmenims ar nuosavybei, jeigu nebuvo laikomasi šioje instrukcijoje pateiktų nurodymų.
AtsArgumo priemonės montuojAnt, nAudojAnt ir prižiūrint prietAisą
• Prietaisas neturi būti naudojamas kitiems tikslams, nei nurodyta šioje instrukcijoje.
• Išėmus prietaisą iš įpakavimo, patikrinkite jo būklę. Jeigu dėl jos kyla abejonių, susisiekite su kvalifikuotu specialistu. Nepalikite
pakavimo medžiagų vaikams ar neįgaliems asmenims pasiekiamose vietose.
• Nelieskite prietaiso drėgnomis ar šlapiomis rankomis ar kojomis.
• Šį prietaisą gali naudoti jaunesni nei 8 metų vaikai ir asmenys su sutrikusiais fiziniais, jutiminiais ar protiniais gabumais, ar asmenys,
kuriems trūksta žinių bei patirties, jeigu juos prižiūri už jų saugą atsakingas asmuo arba jie yra apmokyti prietaisu naudotis saugiai ir
suvokia galimus pavojus. Vaikai neturėtų žaisti su šiuo prietaisu. Prietaiso priežiūros ir valymo darbus vaikai gali atlikti tik tuomet, jeigu
yra prižiūrimi atsakingo asmens.
• Nenaudokite prietaiso aplinkoje, kurioje yra degiųjų garų, tokių kaip alkoholis, insekticidai, benzinas ir pan.
• Jeigu nustatote kokių nors prietaiso veikimo neatitikimų, atjunkite prietaisą nuo elektros tiekimo tinklo ir susisiekite su kvalifikuotu
techniniu personalu. Remonto atveju naudokite tik originalias atsargines dalis.
• Elektros sisema, prie kurios prijungtas prietaisas, turi atitikti taikomus reikalavimus.
• Prieš prijungdami prietaisą prie elektros tiekimo tinklo, įsitikinkite, kad:
- duomenys (įtampos ir dažnio), nurodyti duomenų lentelėje, atitinka elektros tiekimo linijos duomenis;
- elektros tiekimo rozetė yra tinkama maksimaliai prietaiso galiai. Jeigu duomenys neatitinka, susisiekite su kvalifikuotu technikos specialistu.
• Prietaisas neturėtų būti naudojamas kaip aktyvatorius vandens šildytuvams, viryklėms ir pan. taip pat jis neturėtų būti nukreiptas į
karšto oro/garų ventiliacijos vamzdžius, išeinančius iš bet kokios rūšies degimo prietaiso. Prietaisas turi išleisti orą į išorę per jo paties
išleidimo vamzdį.
• Veikimo temperatūros diapazonas: nuo -20°C iki +50°C.
• Prietaisas yra sukurtas ištraukti tik švarų orą, t.y. neužterštą riebalais, suodžiais, cheminėmis ar korozinėmis medžiagomis, degiaisiais
ar sprogstamaisiais mišiniais.
• Nepalikite prietaiso tokioje vietoje, kur jį veiktų atmosferos reiškiniai (lietus, saulė, sniegas ir pan.).
• Nemerkite prietaiso ar jo dalių į vandenį ar kitus skysčius.
• Išjunkite pagrindinį jungiklį, kai prietaisas veikia netinkamai arba atliekami jo valymo darbai.
• Atliekant montavimo darbus, būtina sumontuoti daugiapolinį jungiklį fiksuotoje laidų sistemoje, vadovaujantis elektros sistemų
montavimo reikalavimais, kuris visiškai atjungtų prietaisą III kategorijos viršįtampio atveju (atstumas tarp atvirų kontaktų yra lygus ar
didesnis nei 3mm).
• Jeigu elektros tiekimo laidas yra pažeistas, jį turi pakeisti gamintojo atstovas, jo remonto paslaugų atstovas arba panašios kvalifikacijos
asmuo, siekiant išvengti pavojaus.
• Nesudarykite kliūčių ventiliatoriui ar išmetimo vamzdžio grotelėms, jeigu norite užtikrinti optimalų oro pratekėjimą.
• Užtikrinkite atitinkamą oro įtraukimą/ištraukimą iš/į patalpą, vadovaujantis galiojančiais reikalavimais, kad užtikrintumėte tinkamą
prietaiso veikimą.
• Jeigu aplinkoje, kurioje prietaisas sumontuotas, taip pat veikia kuru varomi prietaisai (vandens šildytuvai, metano dujomis veikiančios viryklės
ir pan., kurie nėra „hermetiškos kameros" tipo), yra svarbu užtikrinti tinkamą oro įtraukimą, gerą degimo procesą bei tinkamą įrangos veikimą.
• Prietaisą montuokite taip, kad rotorius nebūtų pasiekiamas iš oro išleidimo pusės, kaip yra patvirtinta „piršto testu" (normatyvo EN61032
testo B dalis), taip pat vadovaujantis ir galiojančiais saugos reikalavimais.
ĮvAdAs
Quantum NEXT yra atskiras kintamosios srovės decentralizuotas (vientaškis) gyvenamųjų patalpų šilumos rekuperatorius, sukurtas
užtikrinti tinkamą ventiliaciją uždarose patalpose, nepatiriant energijos nuostolių.
Rekomenduojama sumontuoti du prietaisus, kurie veiktų kartu: vienas prietaisas įtrauktų orą, kitas prietaisas jį ištrauktų.
Prietaisų pora gali būti sumontuota toje pačioje arba skirtingose patalpose (pvz., gyvenamąjame kambaryje ir miegamajame). Prietaisas
yra tinkamas montuoti ant išorinės sienos.
Prietaisas turi veikti nuolat ir turi būti išjungtas tik jo remonto ar priežiūros atveju. Kai šilumos rekuperatorius yra nenaudojamas (pvz.,
tarpsezonio metu, kai vidaus ir išorės temperatūros yra panašios) arba kai šilumos rekuperacija nėra rekomenduojama (pvz., pasirinkus
funkciją „vėsinimas vasarą"), patartina nustatyti prietaisą veikti „tik ištraukimo" arba „tik įtraukimo" režimu, tačiau jo neišjungti.
techninės specifikAcijos
• Priekinis dangtelis (A) yra lengvai nuimamas be įrankių pagalbos, kad jį būtų galima nuvalyti.
• Vidinis ventiliacijos prietaisas (B) ir prie sienos tvirtinamas laikiklis (D) yra pagaminti iš aukštos kokybės smūgiams ir UV spinduliams
atsparaus ABS plastiko (RAL 9010 spalva).
• Integruotas daugiaspalvis LED vizualiai kontroliuoja vieneto statusą
• Išmanioji drėgmės valdymo funkcija.
• Integralus temperatūros daviklis yra skirtas automatiniam inversijos laiko valdymui („Comfort" režime).
• Automatinė apsaugos nuo užšalimo funkcija saugo šilumos rekuperatorių nuo apšarmojimo.
• Prie sienos tvirtinamas pagrindas (D) yra montuojamas su magnetine „prijungimo/atjungimo" sistema, kuri leidžia nuimti ventiliacijos
prietaisą nuo jo pagrindo jo priežiūros metu.
• Atsarginis mygtukas (E) yra ventiliatoriaus šone.
• Unikalaus dizaino sraigtinis rotorius pasižymi patobulintomis aerodinaminėmis ypatybėmis, nedideliu garso lygiu ir didesniu efektyvumu.
• Efektyviam elektros energijos vartojimui rekuperatorius yra komplektuojamas su elektriniais (EC) rotoriniais varikliais, kuriuose naudojami
aukščiausios kokybės, ilgaamžiai rutuliniai guoliai su termine apsauga. Jie yra sukurti ilgam ir nepertraukiamam veikimui.
• Teleskopinis vamzdis (F) yra pritaikomas pagal sienos storį.
22
• Dangtelis yra sukurtas taip, kad jį būtų galima naudoti kaip šabloną tvirtinant sieninį laikiklį prie sienos.
• Regeneracinis keramikinis šilumokaitis (G) su plaunamais dulkių filtais (H) pasižymi aukštu terminiu efektyvumu.
• Išorinės grotelės (I) yra pagamintos iš aukštos kokybės smūgiams ir UV spinduliams atsparaus ABS plastiko (RAL 9010 spalva) ir turi
tinklelį nuo vabzdžių bei apsaugą nuo vandens lašėjimo.
• Infraraudonųjų spindulių nuotolinio valdymo jutiklinis pultelis su LCD ekranu ir sienos laikikliu yra standartinė įranga. Jis yra pagamintas
iš ABS plastiko, RAL 9010 spalvos.
• Prietaisas yra dvigubai izoliuotas, todėl įžeminimas nereikalingas.
• Prietaisui nereikia įrengti vandens drenažo.
• Apsaugos klasė: IPX4.
• Elektros tiekimas: nuo 220-240V ~ 50Hz.
H G
I
prietAiso veikimAs
NUOTOLINIO VALDYMO PULTELIS
ORO SROVèS
KRYPTIES SIMBOLIS
GREIčIO SIMBOLIS
FILTRO KEITIMO
SIMBOLIS
REžIMO SIMBOLIS
external grille - installation
IšJUNGIMO MYGTUKAS
Ø5x40mm
5mm
REžIMO MYGTUKAS
FILTRO PERKROVIMO
MYGTUKAS
K

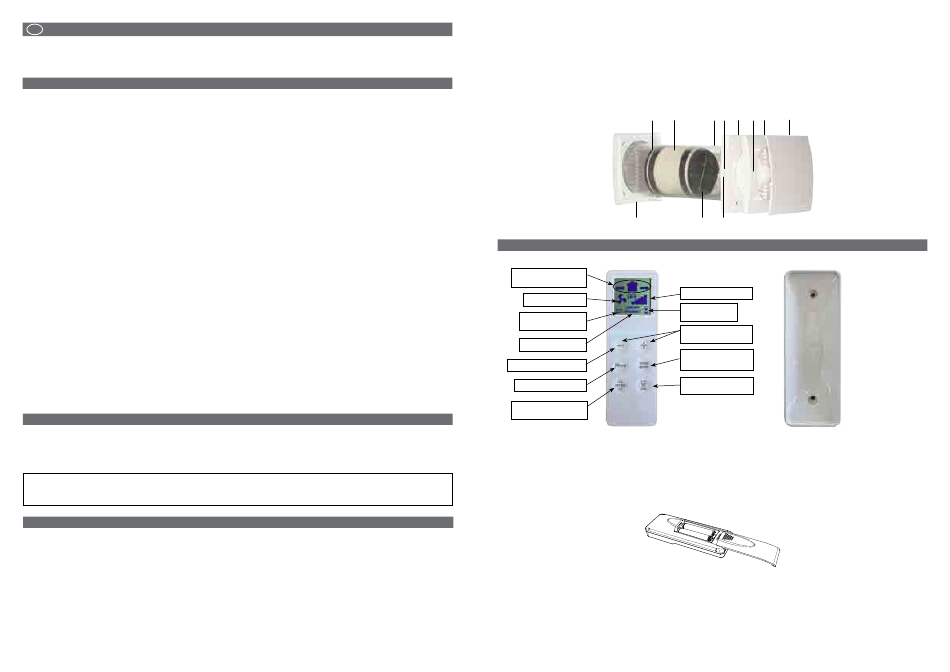

Kartu su prietaisu tiekiamas infaraudonųjų spindulių nuotolinio valdymo pultelis (K) bei jo laikiklis (L), kuris gali būti tvirtinamas prie
sienos, yra standartinė įranga. Magnetas, esantis nuotolinio valdymo pultelyje, prilaiko pultelį laikiklyje.
Nuotolinio valdymo putelyje yra LCD ekranas, kuriame pateikiami prietaisui siunčiami duomenys. Kaskart, kai paliečiamas jutiklinis
mygtukas, LCD ekrane rodomi nustatymai yra persiunčiami į prietaisą. Infraraudonųjų spindulių imtuvas (J fig.2) yra kairiojoje ventiliacijos cambio batterie telecomando
prietaiso pusėje. Rekomenduojama nukreipti nuotolinio valdymo pultelį į imtuvą, kai norite perduoti jam nustatymus.
Vienas nuotolinio valdymo pultelis gali valdyti kelis prietaisus.
Norėdami įjungti nuotolinio valdymo pultelį, įdėkite dvi AAA tipo baterijas (netiekiamos kartu).
VENTILIACIJOS PRIETAISAS
Kai prietaisas įjungiamas, jis ima skleisti ilgą garsinį signalą.
Naudojantis infraraudonųjų spindulių nuotolinio valdymo pulteliu, žemiau minimos funkcijos gali būti įjungtos arba išjungtos. Kai vienas
nustatymas yra persiunčiamas į prietaisą, pasigirsta trumpas garsinis signalas ir ima mirksėti žalia lemputė.
F E D B
C A
Fig.2
H J
GREIčIO SIMBOLIS
PAGREITÈJIMO
SIMBOLIS
GREIčIO
MYGTUKAI
ORO SROVÈS
KRYPTIES MYGTUKAS
PAGREITINIMO
MYGTUKAS
L
