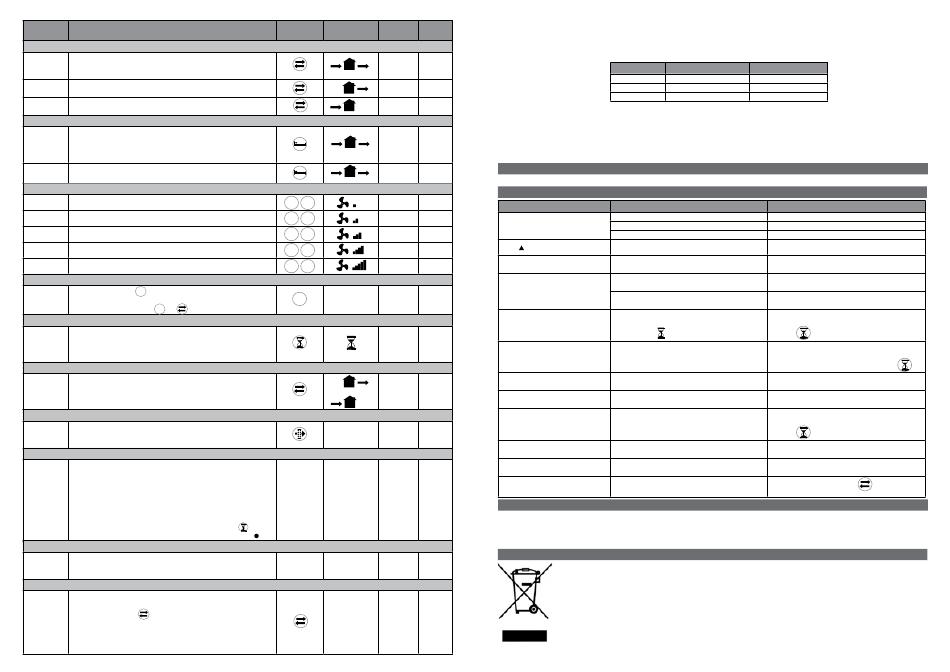

FUNKCJA OPIS
Kierunek przepływu powietrza
Urządzenie pracuje w trybie wywiew / nawiew z wybraną prędkością: czas inwersji
Naprzemienny jest automatycznie określany dzięki zintegrowanemu czujnikowi temperatury (tryb
komfortu).
Wywiew Urządzenie działa w trybie tylko wywiew z wybraną prędkością.
Nawiew Urządzenie działa w trybie tylko nawiew z wybraną prędkością.
Tryb (aktywny tylko wtedy, gdy kierunek przepływu powietrza jest ustawiony na przemian)
Optymalizacja komfortu akustycznego i cieplnego. Czas inwersji zmienia
się automatycznie z 40 ÷ 120 sekund, dzięki wbudowanemu czujnikowi
Komfort
temperatury. Pierwszy cykl wynosi 70 sekund, następnie zmienia się
automatycznie w zależności od wykrytych warunków temperatury.
Optymalizacja sprawności cieplnej. Czas inwersji jest ustalony na
Odzysk
około 70 sekund.
Ciągła prędkość obrotowa
Prędkość 1: 20m /h
3
Prędkość 2: 30m /h
3
Prędkość 3: 40m /h
3
Prędkość 4: 50m /h
3
Prędkość 5: 60m /h
3
Wyłączenie (OFF)
Naciśnięcie przycisku i przytrzymanie przez 3 sekundy powoduje
―
wyłączenie jednostek, emitując długi sygnał dźwiękowy. Aby ponownie
+
włączyć urządzenie, naciśnij lub .
Prędkość BOOST
Urządzenie pracuje z prędkością 5 (max.) przez 15 minut, w trybie
tylko wywiew; następnie powraca do wcześniej wybranego trybu /
prędkości. Prędkość BOOST nie może być aktywowana, jeśli kontroler
jest WYŁĄCZONY.
Free cooling
Urządzenie pracuje w trybie "tylko wywiew" lub "tylko nawiew", aby
uniknąć odzyskiwania ciepła, gdy nie jest potrzebne.
Reset alarmu filtra
Co 3 miesiące włącza się żółta dioda ostrzegawcza (światło ciągłe),
aby wskazać, że należy wyczyścić fitry. Przytrzymaj dedykowany
przycisk przez 5 sekund, aby zresetować pomiar czasu.
Inteligentna kontrola wilgotności
Gdy czujnik wilgotności wykryje szybkie zmiany poziomu wilgotności
względnej, prędkość obrotowa automatycznie wzrośnie do następnej
wyższej prędkości. Po 10 minutach od ostatniej szybkiej zmiany
wilgotności względnej jednostka powraca do pracy z wybraną
prędkością. Inteligentna kontrola wilgotności jest aktywna, jeśli
kierunek przepływu powietrza jest ustawiony naprzemiennie lub jest
w trybie tylko wywiew: jeśli wybrano prędkość 5, nie nastąpi wzrost
prędkości. Aby wyłączyć tę funkcję, przytrzymaj przycisk przez 5
sekund: po górnej stronie wyświetlacza LCD pojawi się symbol
Antifrost (ochrona przed zamarzaniem wymiennika)
Ta funkcja zapobiega gromadzeniu się szronu na wymienniku ciepła z
powodu bardzo zimnego powietrza. Po włączeniu urządzenie działa w
trybie tylko wywiew z prędkością 1 przez 30 minut.
Sygnał dźwiękowy
Za każdym razem, gdy ustawienie jest przesyłane z pilota do
urządzenia, emitowany jest krótki sygnał dźwiękowy. Można to wyłączyć,
przytrzymując przycisk przez 7 sekund, po czym zamiga zielona
dioda LED wskazująca, że sygnał dźwiękowy jest wyłączony. Aby
ponownie aktywować sygnał dźwiękowy, powtórz tę samą operację
przez 7 sekund, aż dioda zmieni kolor na zielony i zostanie wyemitowany
sygnał dźwiękowy.
28
PRZYCISK DIODA SYGNAŁ
IKONA
NA PILOCIE LED DŹWIĘK.
zielona krótki
zielona krótki
zielona krótki
zielona krótki
COMFORT
zielona krótki
EFFICIENCY
+
zielona krótki
―
+
― zielona krótki
+
― zielona krótki
+
― zielona krótki
+
― zielona krótki
―
czerwona długi
OFF
niebieska,
świato krótki
ciągłe
zielona krótki
albo
FILTER
zielona krótki
RESET
niebieska,
pulsująca
czerwone,
światło
ciągłe
zielona krótki
PRZYCISK BACK UP
W przypadku zgubienia pilota zdalnego sterowania lub wyczerpania baterii, prędkość 1, 3 i tryb WYŁ. można wybrać za pomocą przycisku
dotykowego na płycie (rys.C, str.2). Kierunek przepływu powietrza jest zawsze naprzemienny, a tryb pracy (komfort lub odzysk) jest
ostatnim wybranym z pilota zdalnego sterowania.
PRĘDKOŚĆ KOLOR DIODY LED
prędkość 1 jedna dioda led
prędkość 3 dwie diody led
OFF czerwona dioda led
*paspauskite mygtuką 3 sekundes.
SYNCHRONIZACJA KILKU JEDNOSTEK
Możliwe jest jednoczesne zsynchronizowanie do 10 urządzeń za pomocą przewodu (dwubiegunowa skrętka, maks. Długość 30 m), aby
zsynchronizować tryb i czas inwersji. Gdy urządzenie zostanie włączone po raz pierwszy, kierunek obrotu każdej jednostki (zgodnie
lub przeciwnie do ruchu wskazówek zegara) zostanie ustalony automatycznie. Inne funkcje, takie jak prędkość, inteligentna kontrola
wilgotności i wzmocnienie, są nadal kontrolowane niezależnie na każdym urządzeniu.
Schemat połączeń jak na Rys. 16B.
konserWAcjA
Czynności konserwacyjne może wykonać użytkownik jak wskazano na Rys. 49-65.
roZWiąZYWAnie problemÓW
PROBLEM MOŻLIWA PRZYCZYNA
Rozładowane baterie
Brak ikony na wyświetlaczu LCD
Brak baterii
sterownika
Źle włożone baterie
Ikona miga na wyświetlaczu LCD Niskie baterie
Urządzenie nie wykonuje polecenia Brak komunikacji między urządzeniem a pilotem
wysłanego z pilota zdalnego sterowania zdalnego sterowania
Brak napięcia
Urządzenie nie działa
Urządznie nie łączy się prawidłowo z podstawą
montażową
Urządzenie działa z maksymalną Funkcja Boost jest aktywna, na wyświetlaczu
prędkością widnieje ikona
Prędkość jednostki nagle wzrasta Inteligentna kontrola wilgotności jest aktywna
Żółta dioda, światło ciągłe Brudne filtry
Funckcja antifrost (ochrona przed zamarzaniem) jest
Czerwona dioda, światło ciągłe
aktywna
Niebieska dioda, światło stałe Funkcja Boost jest włączona
Niebieska dioda, światło pulsujące Inteligentna kontrola wilgotności jest włączona
Urządzenie nie łączy się prawidłowo z podstawą
Fioletowa dioda, światło ciągłe
montażową
Sygnał dźwiękowy jest wyłączony -
ZgodnoŚĆ Z normAmi
Dyrektywa 2014/35/WE w sprawie niskiego napięcia (LVD),Dyrektywa 2014/30/WE w sprawie kompatybilności elektromagnetycznej
(EMC), zgodnie z następującymi normami:
Bezpieczeństwo elektryczne EN60335-1(2012)+A11+A13; EN 60335-2-80(2003)+A1+A2.
Kompatybilność elektromagnetyczna EN 55014-1(2017); EN 55014-2(2015); EN 61000-3-2(2014); EN 61000-3-3(2013).
utYliZAcjA i recYkling
Informacje o utylizacji urządzeń pod koniec okresu ich użytkowania.
Produkt jest zgodny z Dyrektywą UE 2002/96/WE.
Symbol przekreślonego pojemnika na śmieci wskazuje, że po zakończeniu okresu użytkowania produktu nie należy go
wyrzucać razem z innymi odpadami. W związku z tym użytkownik jest zobowiązany dokonać utylizacji przedmiotowego
produktu w odpowiednich punktach zbiórki i utylizacji odpadów elektronicznych i elektrotechnicznych lub odesłać produkt
do sprzedawcy detalicznego przy zakupie nowego równoważnego urządzenia.
Selektywna zbiórka wycofanego z użycia urządzenia w celu recyklingu, przetwarzania i unieszkodliwiania przyjaznego
dla środowiska pomaga zapobiegać niekorzystnemu oddziaływaniu na środowisko oraz zdrowie i promuje recykling
materiałów, z których wykonane jest urządzenie.
Niewłaściwa utylizacja produktu przez użytkownika może skutkować sankcjami administracyjnymi przewidzianymi
przepisami prawa.
SYGNAŁ DŹWIĘKOWY
krótki, pojedynczy
krótki, podwójny
długi
ROZWIĄZANIE PROBLEMU
Należy wymienić baterie.
Należy sprawdzić czy baterie są w pilocie.
Należy sprawdzić czy baterie są poprawnie włożone.
Należy wymienić baterie.
Należy podejść bliżej urządzenia, kierując pilot w
stronę odbiornika po lewej stronie urządzenia.
Należy sprawdzić czy urządzenie jest prawidłowo
podłączone do głównego źródła zasilania.
Sprawdź, czy łącznik został prawidłowo wykonany.
Należy poczekać aż zakończy się tryb boost (15
minut) lub wyłączyć funkcję boost, naciskając
przycisk
Należy poczekać, aż zakończy się proces kontroli
wilgotności (15 minut) lub wyłączyć funkcję
sterowania wilgotności, naciskając przycisk
Konieczna jest konserwacja / wymiana filtrów: należy
zresetować alarm filtra.
Należy zaczekać, aż zakończy się funkcja antifrost
(30 minut).
Należy poczekać aż zakończy się tryb boost (15
minut) lub wyłączyć funkcję boost, naciskając
przycisk
Należy poczekać aż zakończy się faza kontroli
wilgotności (10 minut).
Sprawdź, czy łącznik został prawidłowo wykonany.
Należy przytrzymać przycisk przez 7 sekund:
zamiga zielona dioda.
