aerauliqa Quantum NEXT Installation Manual

I
Manuale di installazione ed uso
Quantum NEXT
Leggere questo manuale con attenzione prima di usare il prodotto e
conservarlo in un posto sicuro così da poterlo consultare all'occorrenza.
Il prodotto è costruito a regola d'arte e nel rispetto delle normative vigenti
in materia di apparecchiature elettriche e deve essere installato da
personale tecnicamente qualificato.
La ditta costruttrice non si assume responsabilità per danni a persone o
cose derivanti dalla mancata osservanza delle norme contenute nel
presente libretto.
PRECAUZIONI PER L'INSTALLAZIONE, L'USO E LA MANUTENZIONE
• L 'apparecchio non deve essere utilizzato in applicazioni diverse da quelle indicate in questo manuale.
• D opo aver rimosso il prodotto dall'imballo, assicurarsi della sua integrità; in caso di dubbio, rivolgersi a personale qualificato.
Non lasciare parti dell'imballo alla portata di bambini o persone diversamente abili.
• N on toccare l'apparecchio con mani/piedi umidi o bagnati.
• Q uesto apparecchio può essere utilizzato da bambini di età non inferiore ad 8 anni e da persone con ridotte capacità
fisiche, sensoriali o mentali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliate o istruite su
come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con
l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere eseguite da bambini senza supervisione.
• N on impiegare il prodotto in presenza di sostanze o vapori infiammabili, come alcool, insetticidi, benzina, etc.
• I n caso si rilevi qualsiasi tipo di anomalia nel funzionamento, scollegare l'apparecchio dalla rete elettrica e rivolgersi al più
presto a personale qualificato. In caso di riparazione, richiedere esclusivamente ricambi originali.
• L 'impianto elettrico a cui è collegato il prodotto deve essere conforme alle normative vigenti.
• P rima di collegare il prodotto alla rete di alimentazione o alla presa elettrica accertarsi che:
- i dati di targa (tensione e frequenza) siano rispondenti a quelli della rete di distribuzione elettrica;
- la portata dell'impianto/presa sia adeguata alla potenza massima dell'apparecchio. In caso contrario rivolgersi a personale
qualificato.
• L ' apparecchio non deve essere impiegato come attivatore di scaldabagni, stufe, ecc., nè deve scaricare in condotti adibiti
all'evacuazione di aria calda/fumi derivanti da alcun tipo di apparecchio a combustione. Deve espellere l'aria all'esterno
tramite un proprio condotto specifico.
• T emperatura di funzionamento: da -20°C fino a +50°C.
• L 'apparecchio è destinato ad estrarre solo aria pulita, ossia senza elementi grassi, fuliggine, agenti chimici e corrosivi,
miscele infiammabili o esplosive.
• N on lasciare l'apparecchio esposto ad agenti atmosferici (pioggia, sole, neve, etc.).
• N on immergere I'apparecchio o altre sue parti in acqua o liquidi.
• S pegnere l'interruttore generale dell'impianto ogni qual volta si rilevi un'anomalia di funzionamento o si effettuino operazioni
di pulizia.
• P er l'installazione occorre prevedere nella rete di alimentazione, conformemente alle regole di installazione, un interruttore
onnipolare che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III (distanza dei
contatti uguale o superiore a 3 mm).
• S e il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica
o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.
• N on ostruire la griglia di aspirazione o di espulsione per garantire l'ottimale passaggio dell'aria.
• A ssicurare un adeguato afflusso/deflusso dell'aria nel locale, nel rispetto del regolamento vigente, al fine di garantire il
corretto funzionamento dell'apparecchio.
• Q ualora nell'ambiente in cui è installato il prodotto sia presente un apparecchio funzionante a combustibile (scaldacqua,
stufa a metano etc., di tipo non a "camera stagna"), è indispensabilie assicurare un adeguato ingresso d'aria, per garantire
una buona combustione e il corretto funzionamento di tali apparecchi.
• E ffettuare l'installazione in modo che la girante sia inaccessibile al lato della mandata, al contatto del Dito di Prova (sonde
di prova "B" della norma EN61032), secondo le vigenti norme antinfortunistiche.
INTRODUZIONE

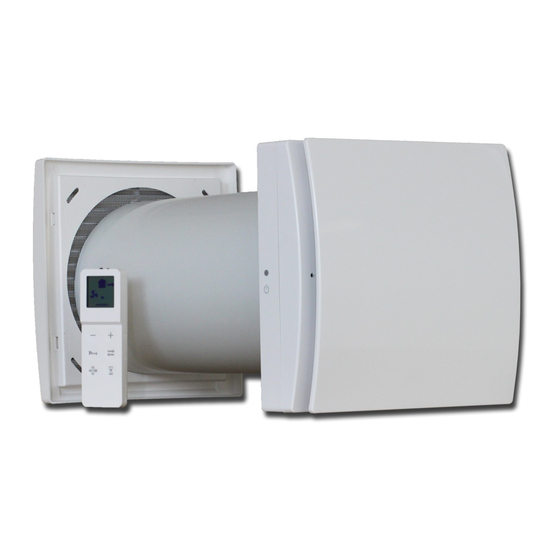

Quantum NEXT è un'unità di VMC puntuale a singolo flusso alternato con recupero di calore, Ø150mm anche nota come
unità «push&pull», progettata per garantire un'adeguata ventilazione in ambienti confinati, senza sprecare energia.
Per un migliore bilanciamento dei flussi si raccomanda di utilizzarla in coppia con un'altra unità, con flussi sincronizzati tra
di loro: quando un'unità estrae, l'altra immette.
Fig.1
1
