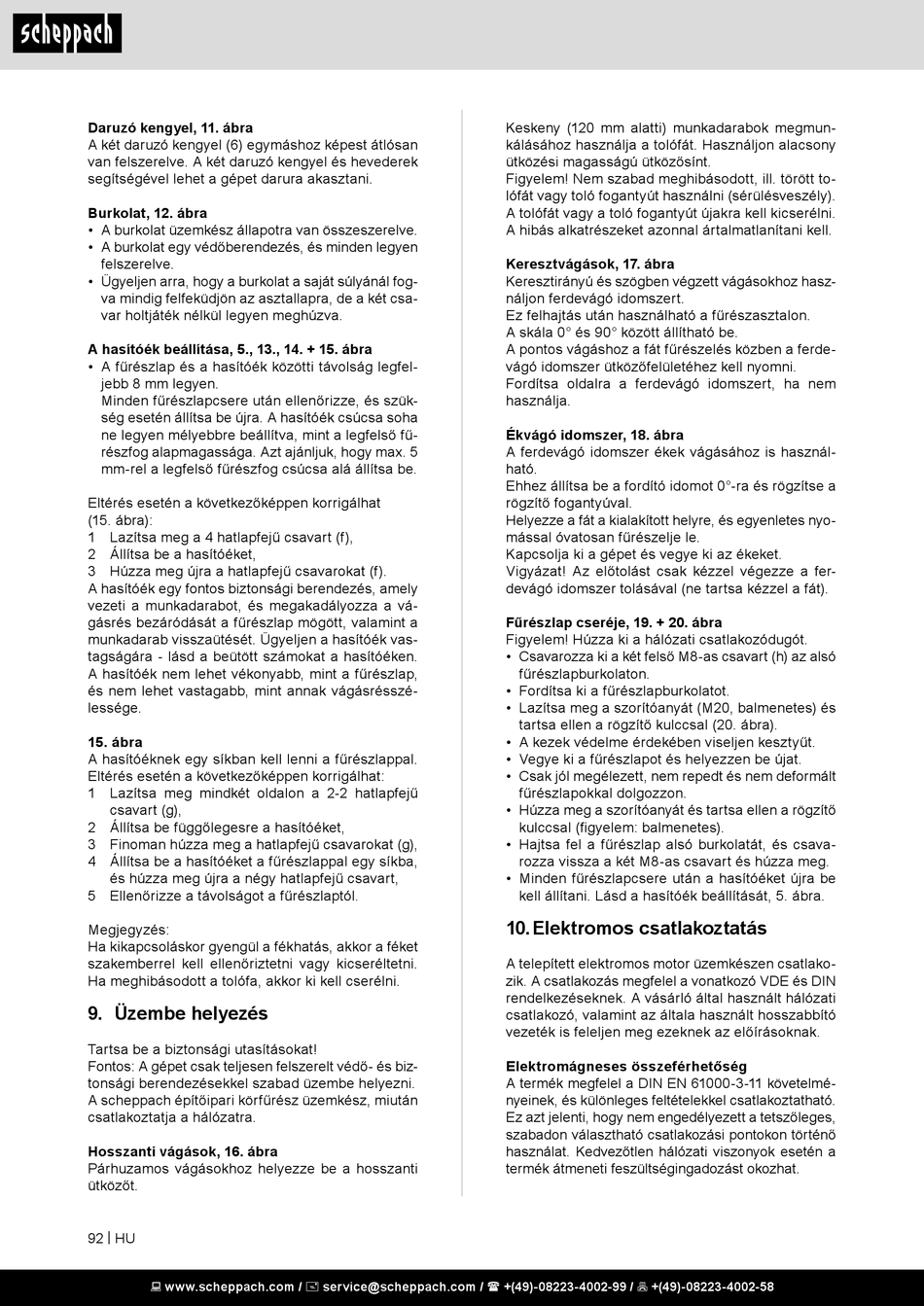

Üzembe Helyezés; Elektromos Csatlakoztatás - Scheppach Structo 5.0 Manual

Daruzó kengyel, 11. ábra
A két daruzó kengyel (6) egymáshoz képest átlósan
van felszerelve. A két daruzó kengyel és hevederek
segítségével lehet a gépet darura akasztani.
Burkolat, 12. ábra
• A burkolat üzemkész állapotra van összeszerelve.
• A burkolat egy védőberendezés, és minden legyen
felszerelve.
• Ügyeljen arra, hogy a burkolat a saját súlyánál fog-
va mindig felfeküdjön az asztallapra, de a két csa-
var holtjáték nélkül legyen meghúzva.
A hasítóék beállítása, 5., 13., 14. + 15. ábra
• A fűrészlap és a hasítóék közötti távolság legfel-
jebb 8 mm legyen.
Minden fűrészlapcsere után ellenőrizze, és szük-
ség esetén állítsa be újra. A hasítóék csúcsa soha
ne legyen mélyebbre beállítva, mint a legfelső fű-
részfog alapmagassága. Azt ajánljuk, hogy max. 5
mm-rel a legfelső fűrészfog csúcsa alá állítsa be.
Eltérés esetén a következőképpen korrigálhat
(15. ábra):
1 Lazítsa meg a 4 hatlapfejű csavart (f),
2 Állítsa be a hasítóéket,
3 Húzza meg újra a hatlapfejű csavarokat (f).
A hasítóék egy fontos biztonsági berendezés, amely
vezeti a munkadarabot, és megakadályozza a vá-
gásrés bezáródását a fűrészlap mögött, valamint a
munkadarab visszaütését. Ügyeljen a hasítóék vas-
tagságára - lásd a beütött számokat a hasítóéken.
A hasítóék nem lehet vékonyabb, mint a fűrészlap,
és nem lehet vastagabb, mint annak vágásrésszé-
lessége.
15. ábra
A hasítóéknek egy síkban kell lenni a fűrészlappal.
Eltérés esetén a következőképpen korrigálhat:
1 Lazítsa meg mindkét oldalon a 2-2 hatlapfejű
csavart (g),
2 Állítsa be függőlegesre a hasítóéket,
3 Finoman húzza meg a hatlapfejű csavarokat (g),
4 Állítsa be a hasítóéket a fűrészlappal egy síkba,
és húzza meg újra a négy hatlapfejű csavart,
5 Ellenőrizze a távolságot a fűrészlaptól.
Megjegyzés:
Ha kikapcsoláskor gyengül a fékhatás, akkor a féket
szakemberrel kell ellenőriztetni vagy kicseréltetni.
Ha meghibásodott a tolófa, akkor ki kell cserélni.
9. Üzembe helyezés
Tartsa be a biztonsági utasításokat!
Fontos: A gépet csak teljesen felszerelt védő- és biz-
tonsági berendezésekkel szabad üzembe helyezni.
A scheppach építőipari körfűrész üzemkész, miután
csatlakoztatja a hálózatra.
Hosszanti vágások, 16. ábra
Párhuzamos vágásokhoz helyezze be a hosszanti
ütközőt.
92 | HU
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Keskeny (120 mm alatti) munkadarabok megmun-
kálásához használja a tolófát. Használjon alacsony
ütközési magasságú ütközősínt.
Figyelem! Nem szabad meghibásodott, ill. törött to-
lófát vagy toló fogantyút használni (sérülésveszély).
A tolófát vagy a toló fogantyút újakra kell kicserélni.
A hibás alkatrészeket azonnal ártalmatlanítani kell.
Keresztvágások, 17. ábra
Keresztirányú és szögben végzett vágásokhoz hasz-
náljon ferdevágó idomszert.
Ez felhajtás után használható a fűrészasztalon.
A skála 0° és 90° között állítható be.
A pontos vágáshoz a fát fűrészelés közben a ferde-
vágó idomszer ütközőfelületéhez kell nyomni.
Fordítsa oldalra a ferdevágó idomszert, ha nem
használja.
Ékvágó idomszer, 18. ábra
A ferdevágó idomszer ékek vágásához is használ-
ható.
Ehhez állítsa be a fordító idomot 0°-ra és rögzítse a
rögzítő fogantyúval.
Helyezze a fát a kialakított helyre, és egyenletes nyo-
mással óvatosan fűrészelje le.
Kapcsolja ki a gépet és vegye ki az ékeket.
Vigyázat! Az előtolást csak kézzel végezze a fer-
devágó idomszer tolásával (ne tartsa kézzel a fát).
Fűrészlap cseréje, 19. + 20. ábra
Figyelem! Húzza ki a hálózati csatlakozódugót.
• Csavarozza ki a két felső M8-as csavart (h) az alsó
fűrészlapburkolaton.
• Fordítsa ki a fűrészlapburkolatot.
• Lazítsa meg a szorítóanyát (M20, balmenetes) és
tartsa ellen a rögzítő kulccsal (20. ábra).
• A kezek védelme érdekében viseljen kesztyűt.
• Vegye ki a fűrészlapot és helyezzen be újat.
• Csak jól megélezett, nem repedt és nem deformált
fűrészlapokkal dolgozzon.
• Húzza meg a szorítóanyát és tartsa ellen a rögzítő
kulccsal (figyelem: balmenetes).
• Hajtsa fel a fűrészlap alsó burkolatát, és csava-
rozza vissza a két M8-as csavart és húzza meg.
• Minden fűrészlapcsere után a hasítóéket újra be
kell állítani. Lásd a hasítóék beállítását, 5. ábra.
10. Elektromos csatlakoztatás
A telepített elektromos motor üzemkészen csatlako-
zik. A csatlakozás megfelel a vonatkozó VDE és DIN
rendelkezéseknek. A vásárló által használt hálózati
csatlakozó, valamint az általa használt hosszabbító
vezeték is feleljen meg ezeknek az előírásoknak.
Elektromágneses összeférhetőség
A termék megfelel a DIN EN 61000-3-11 követelmé-
nyeinek, és különleges feltételekkel csatlakoztatható.
Ez azt jelenti, hogy nem engedélyezett a tetszőleges,
szabadon választható csatlakozási pontokon történő
használat. Kedvezőtlen hálózati viszonyok esetén a
termék átmeneti feszültségingadozást okozhat.
