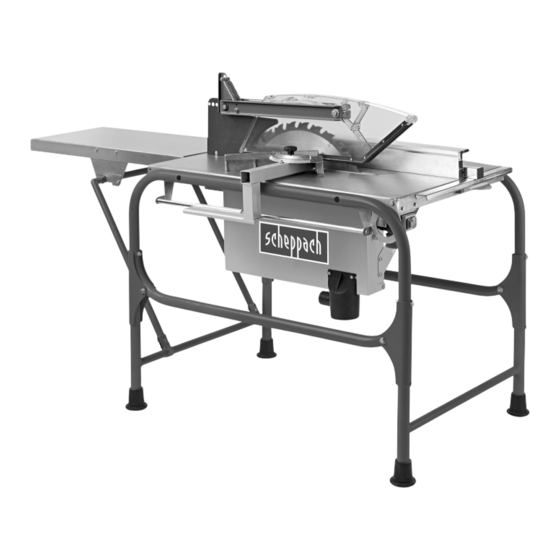

Scheppach Structo 5.0 Translation From The Original Instruction Manual
Construction circular saw
Hide thumbs
Also See for Structo 5.0:
- Manual (128 pages) ,
- Translation from the original instruction manual (84 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
Art.Nr.
Art. Nr.
5906103924
1901308901 / 1901308902
AusgabeNr.
Ausgabe Nr.
5906103851
1901308850
Rev.Nr.
Rev. Nr.
16/04/2015
10/12/2018
Structo 5.0
Baukreissäge
D
Original-Anleitung
Construction circular saw
GB
Translation from the original instruction manual
Scie circulaire de chantier
FR
Traduction des instructions d'origine
Sega a disco
IT
Traduzione dalle istruzioni d'uso originali
Pyörösaha rakennustyömaille
FI
Käännös alkuperäisestä käyttöohjeesta
Konstrukční kotoučová pila
CZ
Peklad z originálního návodu
Stavebná kotúčová píla
SK
Preklad originálu - Úvod
Pilarka tarczowa do
PL
zastosowań na placu budowy
Tłumaczenie oryginału instrukcji obsługi
Építőipari körfűrész
HU
Az eredeti használati útmutató fordítása
Rundsav til byggeplads
DK
Oversættelse af original betjeningsvejledning
Bouwcirkelzaag
NL
Vertaling van originele handleiding
