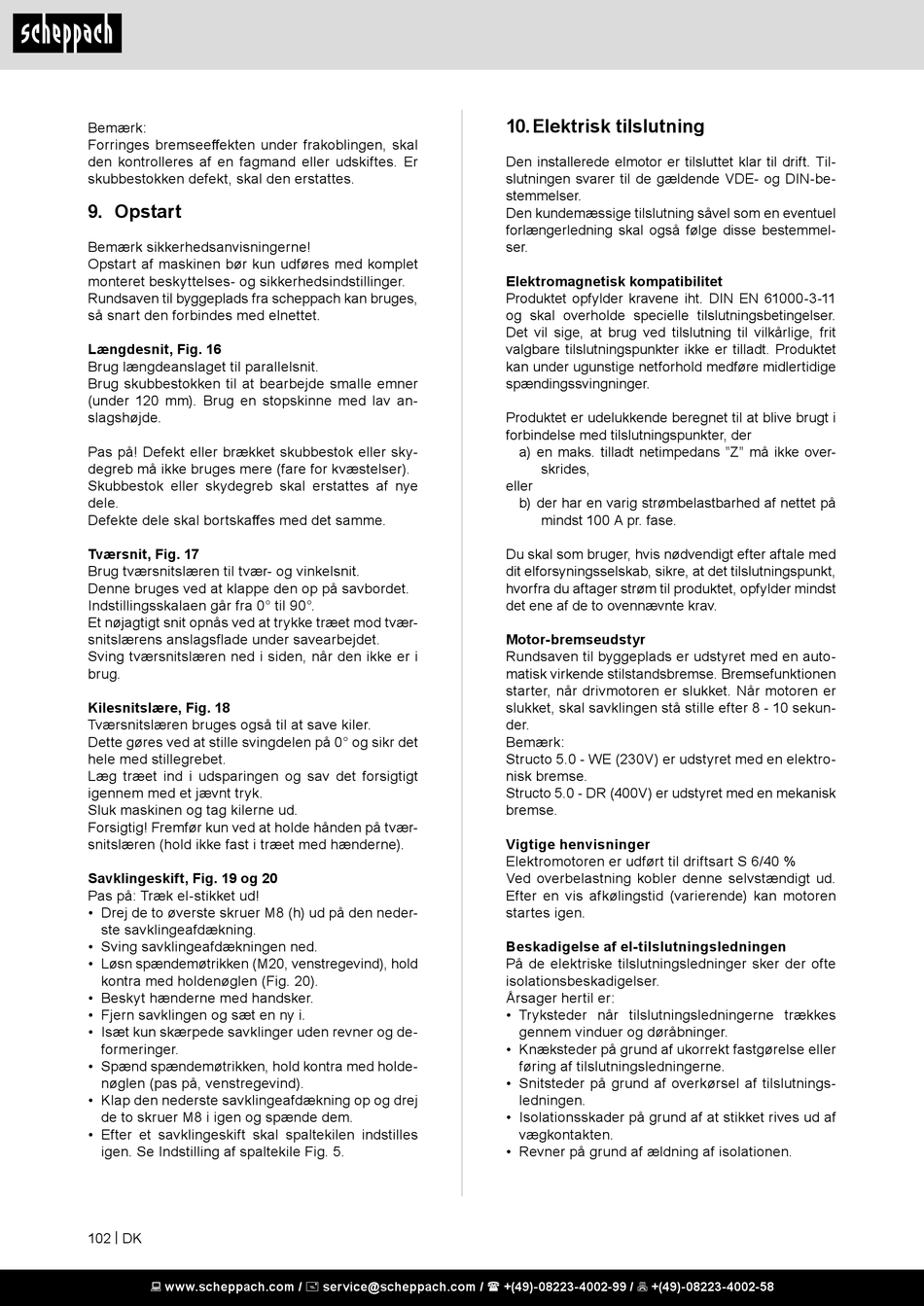

Bemærk:
Forringes bremseeffekten under frakoblingen, skal
den kontrolleres af en fagmand eller udskiftes. Er
skubbestokken defekt, skal den erstattes.

9. Opstart

Bemærk sikkerhedsanvisningerne!
Opstart af maskinen bør kun udføres med komplet
monteret beskyttelses- og sikkerhedsindstillinger.
Rundsaven til byggeplads fra scheppach kan bruges,
så snart den forbindes med elnettet.
Længdesnit, Fig. 16
Brug længdeanslaget til parallelsnit.
Brug skubbestokken til at bearbejde smalle emner
(under 120 mm). Brug en stopskinne med lav an-
slagshøjde.
Pas på! Defekt eller brækket skubbestok eller sky-
degreb må ikke bruges mere (fare for kvæstelser).
Skubbestok eller skydegreb skal erstattes af nye
dele.
Defekte dele skal bortskaffes med det samme.
Tværsnit, Fig. 17
Brug tværsnitslæren til tvær- og vinkelsnit.
Denne bruges ved at klappe den op på savbordet.
Indstillingsskalaen går fra 0° til 90°.
Et nøjagtigt snit opnås ved at trykke træet mod tvær-
snitslærens anslagsflade under savearbejdet.
Sving tværsnitslæren ned i siden, når den ikke er i
brug.
Kilesnitslære, Fig. 18
Tværsnitslæren bruges også til at save kiler.
Dette gøres ved at stille svingdelen på 0° og sikr det
hele med stillegrebet.
Læg træet ind i udsparingen og sav det forsigtigt
igennem med et jævnt tryk.
Sluk maskinen og tag kilerne ud.
Forsigtig! Fremfør kun ved at holde hånden på tvær-
snitslæren (hold ikke fast i træet med hænderne).
Savklingeskift, Fig. 19 og 20
Pas på: Træk el-stikket ud!
• Drej de to øverste skruer M8 (h) ud på den neder-
ste savklingeafdækning.
• Sving savklingeafdækningen ned.
• Løsn spændemøtrikken (M20, venstregevind), hold
kontra med holdenøglen (Fig. 20).
• Beskyt hænderne med handsker.
• Fjern savklingen og sæt en ny i.
• Isæt kun skærpede savklinger uden revner og de-
formeringer.
• Spænd spændemøtrikken, hold kontra med holde-
nøglen (pas på, venstregevind).
• Klap den nederste savklingeafdækning op og drej
de to skruer M8 i igen og spænde dem.
• Efter et savklingeskift skal spaltekilen indstilles
igen. Se Indstilling af spaltekile Fig. 5.
102 | DK
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

10. Elektrisk tilslutning

Den installerede elmotor er tilsluttet klar til drift. Til-
slutningen svarer til de gældende VDE- og DIN-be-
stemmelser.
Den kundemæssige tilslutning såvel som en eventuel
forlængerledning skal også følge disse bestemmel-
ser.
Elektromagnetisk kompatibilitet
Produktet opfylder kravene iht. DIN EN 61000-3-11
og skal overholde specielle tilslutningsbetingelser.
Det vil sige, at brug ved tilslutning til vilkårlige, frit
valgbare tilslutningspunkter ikke er tilladt. Produktet
kan under ugunstige netforhold medføre midlertidige
spændingssvingninger.
Produktet er udelukkende beregnet til at blive brugt i
forbindelse med tilslutningspunkter, der
a) en maks. tilladt netimpedans "Z" må ikke over-
skrides,
eller
b) der har en varig strømbelastbarhed af nettet på
mindst 100 A pr. fase.
Du skal som bruger, hvis nødvendigt efter aftale med
dit elforsyningsselskab, sikre, at det tilslutningspunkt,
hvorfra du aftager strøm til produktet, opfylder mindst
det ene af de to ovennævnte krav.
Motor-bremseudstyr
Rundsaven til byggeplads er udstyret med en auto-
matisk virkende stilstandsbremse. Bremsefunktionen
starter, når drivmotoren er slukket. Når motoren er
slukket, skal savklingen stå stille efter 8 - 10 sekun-
der.
Bemærk:
Structo 5.0 - WE (230V) er udstyret med en elektro-
nisk bremse.
Structo 5.0 - DR (400V) er udstyret med en mekanisk
bremse.
Vigtige henvisninger
Elektromotoren er udført til driftsart S 6/40 %
Ved overbelastning kobler denne selvstændigt ud.
Efter en vis afkølingstid (varierende) kan motoren
startes igen.
Beskadigelse af el-tilslutningsledningen
På de elektriske tilslutningsledninger sker der ofte
isolationsbeskadigelser.
Årsager hertil er:
• Tryksteder når tilslutningsledningerne trækkes
gennem vinduer og døråbninger.
• Knæksteder på grund af ukorrekt fastgørelse eller
føring af tilslutningsledningerne.
• Snitsteder på grund af overkørsel af tilslutnings-
ledningen.
• Isolationsskader på grund af at stikket rives ud af
vægkontakten.
• Revner på grund af ældning af isolationen.
