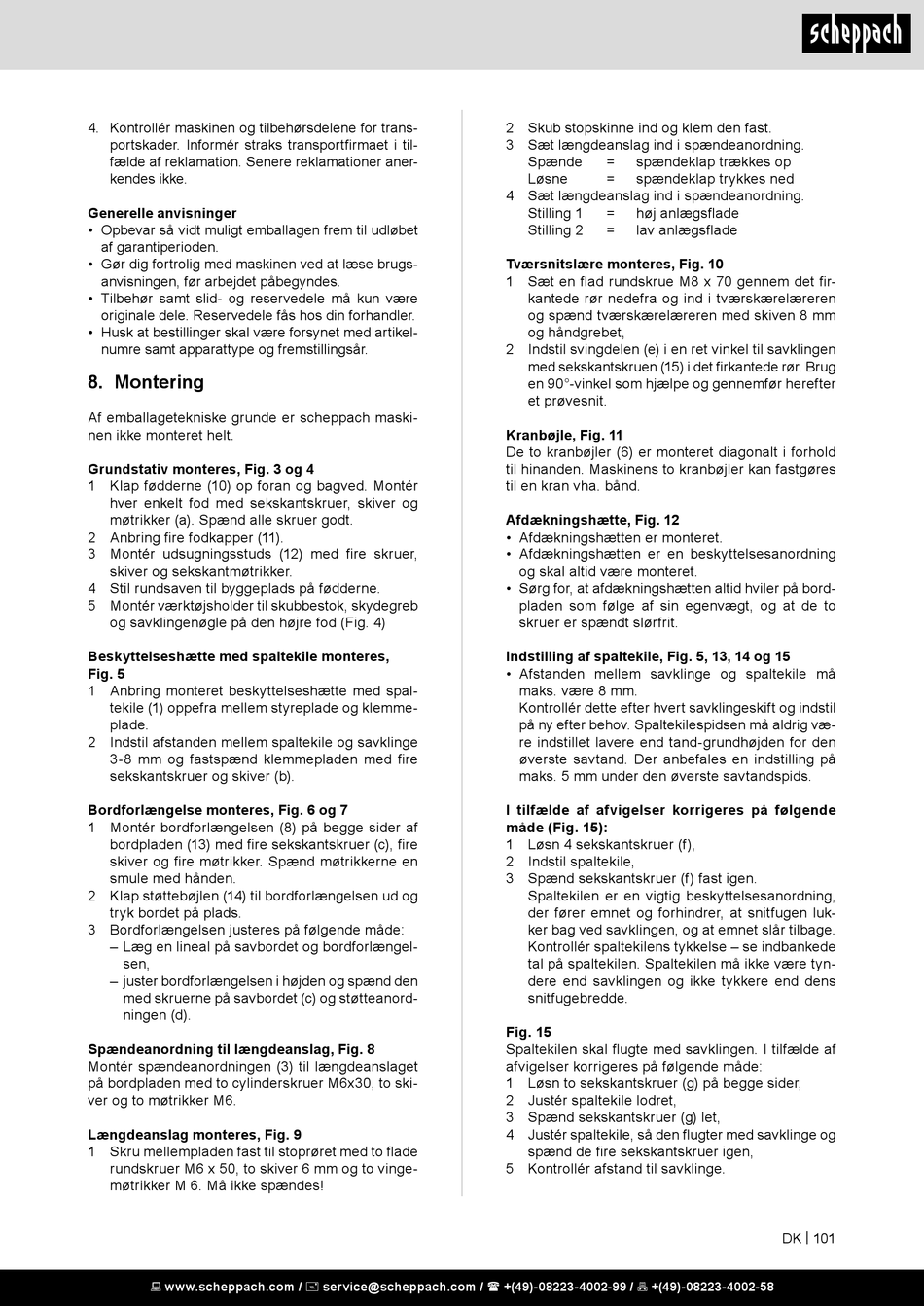

4. Kontrollér maskinen og tilbehørsdelene for trans-
portskader. Informér straks transportfirmaet i til-
fælde af reklamation. Senere reklamationer aner-
kendes ikke.
Generelle anvisninger
• Opbevar så vidt muligt emballagen frem til udløbet
af garantiperioden.
• Gør dig fortrolig med maskinen ved at læse brugs-
anvisningen, før arbejdet påbegyndes.
• Tilbehør samt slid- og reservedele må kun være
originale dele. Reservedele fås hos din forhandler.
• Husk at bestillinger skal være forsynet med artikel-
numre samt apparattype og fremstillingsår.

8. Montering

Af emballagetekniske grunde er scheppach maski-
nen ikke monteret helt.
Grundstativ monteres, Fig. 3 og 4
1 Klap fødderne (10) op foran og bagved. Montér
hver enkelt fod med sekskantskruer, skiver og
møtrikker (a). Spænd alle skruer godt.
2 Anbring fire fodkapper (11).
3 Montér udsugningsstuds (12) med fire skruer,
skiver og sekskantmøtrikker.
4 Stil rundsaven til byggeplads på fødderne.
5 Montér værktøjsholder til skubbestok, skydegreb
og savklingenøgle på den højre fod (Fig. 4)
Beskyttelseshætte med spaltekile monteres,
Fig. 5
1 Anbring monteret beskyttelseshætte med spal-
tekile (1) oppefra mellem styreplade og klemme-
plade.
2 Indstil afstanden mellem spaltekile og savklinge
3-8 mm og fastspænd klemmepladen med fire
sekskantskruer og skiver (b).
Bordforlængelse monteres, Fig. 6 og 7
1 Montér bordforlængelsen (8) på begge sider af
bordpladen (13) med fire sekskantskruer (c), fire
skiver og fire møtrikker. Spænd møtrikkerne en
smule med hånden.
2 Klap støttebøjlen (14) til bordforlængelsen ud og
tryk bordet på plads.
3 Bordforlængelsen justeres på følgende måde:
– Læg en lineal på savbordet og bordforlængel-
sen,
– juster bordforlængelsen i højden og spænd den
med skruerne på savbordet (c) og støtteanord-
ningen (d).
Spændeanordning til længdeanslag, Fig. 8
Montér spændeanordningen (3) til længdeanslaget
på bordpladen med to cylinderskruer M6x30, to ski-
ver og to møtrikker M6.
Længdeanslag monteres, Fig. 9
1 Skru mellempladen fast til stoprøret med to flade
rundskruer M6 x 50, to skiver 6 mm og to vinge-
møtrikker M 6. Må ikke spændes!
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
2 Skub stopskinne ind og klem den fast.
3 Sæt længdeanslag ind i spændeanordning.
Spænde = spændeklap trækkes op
Løsne = spændeklap trykkes ned
4 Sæt længdeanslag ind i spændeanordning.
Stilling 1 = høj anlægsflade
Stilling 2 = lav anlægsflade
Tværsnitslære monteres, Fig. 10
1 Sæt en flad rundskrue M8 x 70 gennem det fir-
kantede rør nedefra og ind i tværskærelæreren
og spænd tværskærelæreren med skiven 8 mm
og håndgrebet,
2 Indstil svingdelen (e) i en ret vinkel til savklingen
med sekskantskruen (15) i det firkantede rør. Brug
en 90°-vinkel som hjælpe og gennemfør herefter
et prøvesnit.
Kranbøjle, Fig. 11
De to kranbøjler (6) er monteret diagonalt i forhold
til hinanden. Maskinens to kranbøjler kan fastgøres
til en kran vha. bånd.
Afdækningshætte, Fig. 12
• Afdækningshætten er monteret.
• Afdækningshætten er en beskyttelsesanordning
og skal altid være monteret.
• Sørg for, at afdækningshætten altid hviler på bord-
pladen som følge af sin egenvægt, og at de to
skruer er spændt slørfrit.
Indstilling af spaltekile, Fig. 5, 13, 14 og 15
• Afstanden mellem savklinge og spaltekile må
maks. være 8 mm.
Kontrollér dette efter hvert savklingeskift og indstil
på ny efter behov. Spaltekilespidsen må aldrig væ-
re indstillet lavere end tand-grundhøjden for den
øverste savtand. Der anbefales en indstilling på
maks. 5 mm under den øverste sav tand spids.
I tilfælde af afvigelser korrigeres på følgende
måde (Fig. 15):
1 Løsn 4 sekskantskruer (f),
2 Indstil spaltekile,
3 Spænd sekskantskruer (f) fast igen.
Spaltekilen er en vigtig beskyttelsesanordning,
der fører emnet og forhindrer, at snitfugen luk-
ker bag ved savklingen, og at emnet slår tilbage.
Kontrollér spaltekilens tykkelse – se indbankede
tal på spaltekilen. Spaltekilen må ikke være tyn-
dere end savklingen og ikke tykkere end dens
snitfugebredde.
Fig. 15
Spaltekilen skal flugte med savklingen. I tilfælde af
afvigelser korrigeres på følgende måde:
1 Løsn to sekskantskruer (g) på begge sider,
2 Justér spaltekile lodret,
3 Spænd sekskantskruer (g) let,
4 Justér spaltekile, så den flugter med savklinge og
spænd de fire sekskantskruer igen,
5 Kontrollér afstand til savklinge.
