Plán Odstránenia Chýb - Scheppach Structo 5.0 Manual

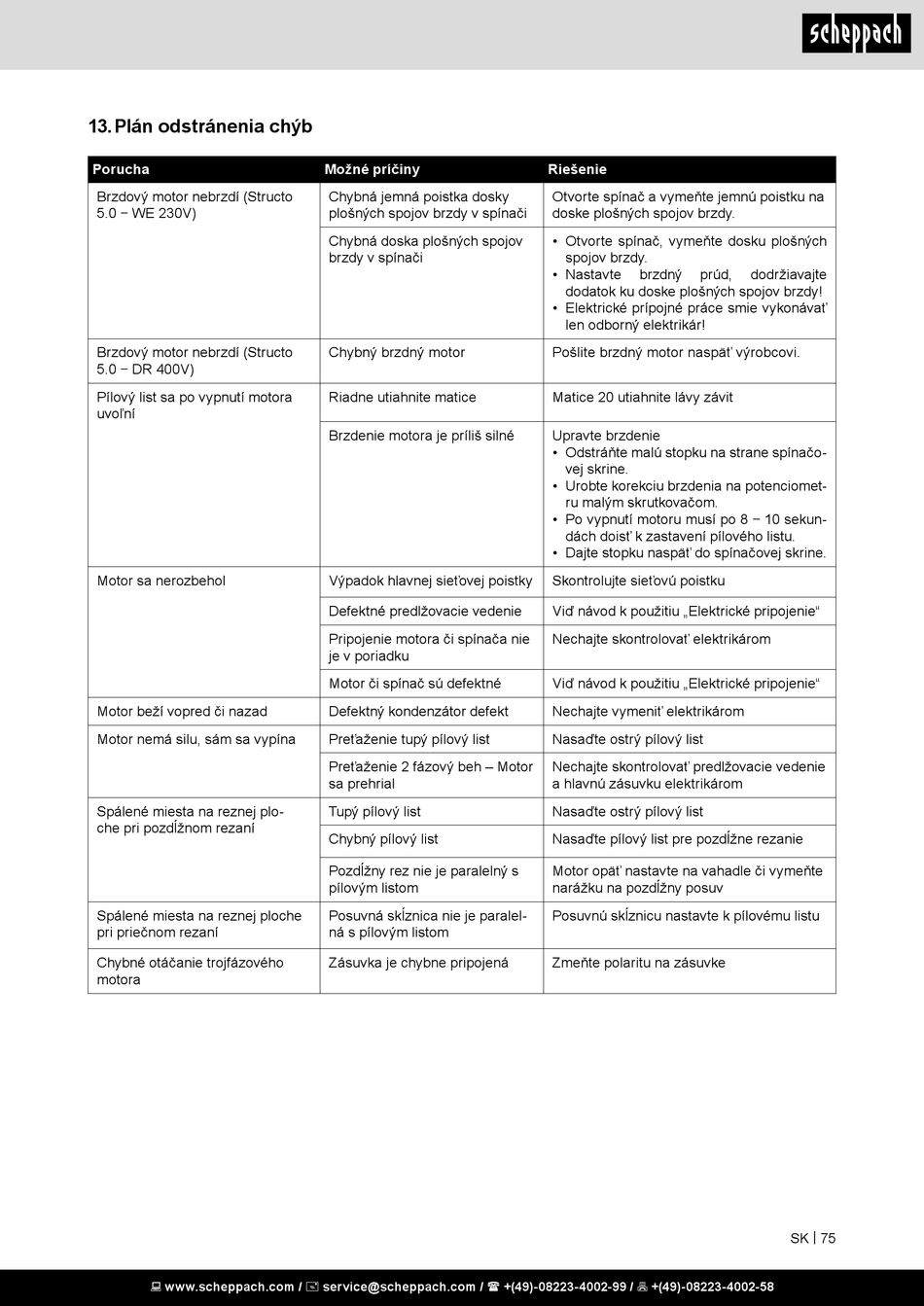

13. Plán odstránenia chýb
Porucha
Brzdový motor nebrzdí (Structo
5.0 − WE 230V)
Brzdový motor nebrzdí (Structo
5.0 − DR 400V)
Pílový list sa po vypnutí motora
uvoľní
Motor sa nerozbehol
Motor beží vopred či nazad
Motor nemá silu, sám sa vypína
Spálené miesta na reznej plo-
che pri pozdĺžnom rezaní
Spálené miesta na reznej ploche
pri priečnom rezaní
Chybné otáčanie trojfázového
motora
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Možné príčiny
Chybná jemná poistka dosky
plošných spojov brzdy v spínači
Chybná doska plošných spojov
brzdy v spínači
Chybný brzdný motor
Riadne utiahnite matice
Brzdenie motora je príliš silné
Výpadok hlavnej sieťovej poistky
Defektné predlžovacie vedenie
Pripojenie motora či spínača nie
je v poriadku
Motor či spínač sú defektné
Defektný kondenzátor defekt
Preťaženie tupý pílový list
Preťaženie 2 fázový beh – Motor
sa prehrial
Tupý pílový list
Chybný pílový list
Pozdĺžny rez nie je paralelný s
pílovým listom
Posuvná skĺznica nie je paralel-
ná s pílovým listom
Zásuvka je chybne pripojená
Riešenie
Otvorte spínač a vymeňte jemnú poistku na
doske plošných spojov brzdy.
• Otvorte spínač, vymeňte dosku plošných
spojov brzdy.
• Nastavte brzdný prúd,
dodatok ku doske plošných spojov brzdy!
• Elektrické prípojné práce smie vykonávať
len odborný elektrikár!
Pošlite brzdný motor naspäť výrobcovi.
Matice 20 utiahnite lávy závit
Upravte brzdenie
• Odstráňte malú stopku na strane spínačo-
vej skrine.
• Urobte korekciu brzdenia na potenciomet-
ru malým skrutkovačom.
• Po vypnutí motoru musí po 8 − 10 sekun-
dách doisť k zastavení pílového listu.
• Dajte stopku naspäť do spínačovej skrine.
Skontrolujte sieťovú poistku
Viď návod k použitiu „Elektrické pripojenie"
Nechajte skontrolovať elektrikárom
Viď návod k použitiu „Elektrické pripojenie"
Nechajte vymeniť elektrikárom
Nasaďte ostrý pílový list
Nechajte skontrolovať predlžovacie vedenie
a hlavnú zásuvku elektrikárom
Nasaďte ostrý pílový list
Nasaďte pílový list pre pozdĺžne rezanie
Motor opäť nastavte na vahadle či vymeňte
narážku na pozdĺžny posuv
Posuvnú skĺznicu nastavte k pílovému listu
Zmeňte polaritu na zásuvke
dodržiavajte
SK | 75
