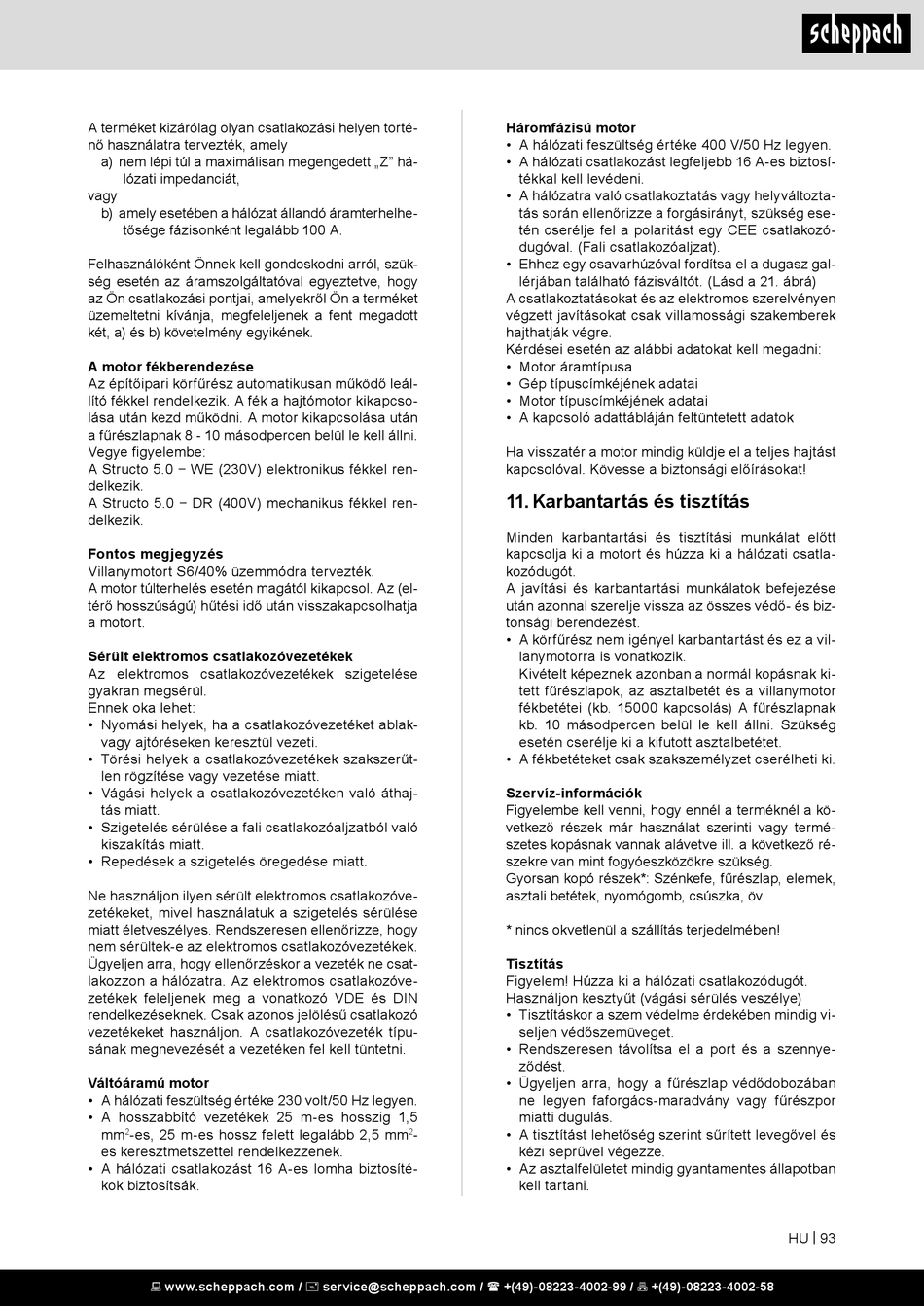

A terméket kizárólag olyan csatlakozási helyen törté-
nő használatra tervezték, amely
a) nem lépi túl a maximálisan megengedett „Z" há-
lózati impedanciát,
vagy
b) amely esetében a hálózat állandó áramterhelhe-
tősége fázisonként legalább 100 A.
Felhasználóként Önnek kell gondoskodni arról, szük-
ség esetén az áramszolgáltatóval egyeztetve, hogy
az Ön csatlakozási pontjai, amelyekről Ön a terméket
üzemeltetni kívánja, megfeleljenek a fent megadott
két, a) és b) követelmény egyikének.
A motor fékberendezése
Az építőipari körfűrész automatikusan működő leál-
lító fékkel rendelkezik. A fék a hajtómotor kikapcso-
lása után kezd működni. A motor kikapcsolása után
a fűrészlapnak 8 - 10 másodpercen belül le kell állni.
Vegye figyelembe:
A Structo 5.0 − WE (230V) elektronikus fékkel ren-
delkezik.
A Structo 5.0 − DR (400V) mechanikus fékkel ren-
delkezik.
Fontos megjegyzés
Villanymotort S6/40% üzemmódra tervezték.
A motor túlterhelés esetén magától kikapcsol. Az (el-
térő hosszúságú) hűtési idő után visszakapcsolhatja
a motort.
Sérült elektromos csatlakozóvezetékek
Az elektromos csatlakozóvezetékek szigetelése
gyakran megsérül.
Ennek oka lehet:
• Nyomási helyek, ha a csatlakozóvezetéket ablak-
vagy ajtóréseken keresztül vezeti.
• Törési helyek a csatlakozóvezetékek szakszerűt-
len rögzítése vagy vezetése miatt.
• Vágási helyek a csatlakozóvezetéken való áthaj-
tás miatt.
• Szigetelés sérülése a fali csatlakozóaljzatból való
kiszakítás miatt.
• Repedések a szigetelés öregedése miatt.
Ne használjon ilyen sérült elektromos csatlakozóve-
zetékeket, mivel használatuk a szigetelés sérülése
miatt életveszélyes. Rendszeresen ellenőrizze, hogy
nem sérültek-e az elektromos csatlakozóvezetékek.
Ügyeljen arra, hogy ellenőrzéskor a vezeték ne csat-
lakozzon a hálózatra. Az elektromos csatlakozóve-
zetékek feleljenek meg a vonatkozó VDE és DIN
rendelkezéseknek. Csak azonos jelölésű csatlakozó
vezetékeket használjon. A csatlakozóvezeték típu-
sának megnevezését a vezetéken fel kell tüntetni.
Váltóáramú motor
• A hálózati feszültség értéke 230 volt/50 Hz legyen.
• A hosszabbító vezetékek 25 m-es hosszig 1,5
mm -es, 25 m-es hossz felett legalább 2,5 mm
2
es keresztmetszettel rendelkezzenek.
• A hálózati csatlakozást 16 A-es lomha biztosíté-
kok biztosítsák.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Háromfázisú motor
• A hálózati feszültség értéke 400 V/50 Hz legyen.
• A hálózati csatlakozást legfeljebb 16 A-es biztosí-
tékkal kell levédeni.
• A hálózatra való csatlakoztatás vagy helyváltozta-
tás során ellenőrizze a forgásirányt, szükség ese-
tén cserélje fel a polaritást egy CEE csatlakozó-
dugóval. (Fali csatlakozóaljzat).
• Ehhez egy csavarhúzóval fordítsa el a dugasz gal-
lérjában található fázisváltót. (Lásd a 21. ábrá)
A csatlakoztatásokat és az elektromos szerelvényen
végzett javításokat csak villamossági szakemberek
hajthatják végre.
Kérdései esetén az alábbi adatokat kell megadni:
• Motor áramtípusa
• Gép típuscímkéjének adatai
• Motor típuscímkéjének adatai
• A kapcsoló adattábláján feltüntetett adatok
Ha visszatér a motor mindig küldje el a teljes hajtást
kapcsolóval. Kövesse a biztonsági előírásokat!
11. Karbantartás és tisztítás
Minden karbantartási és tisztítási munkálat előtt
kapcsolja ki a motort és húzza ki a hálózati csatla-
kozódugót.
A javítási és karbantartási munkálatok befejezése
után azonnal szerelje vissza az összes védő- és biz-
tonsági berendezést.
• A körfűrész nem igényel karbantartást és ez a vil-
lanymotorra is vonatkozik.
Kivételt képeznek azonban a normál kopásnak ki-
tett fűrészlapok, az asztalbetét és a villanymotor
fékbetétei (kb. 15000 kapcsolás) A fűrészlapnak
kb. 10 másodpercen belül le kell állni. Szükség
esetén cserélje ki a kifutott asztalbetétet.
• A fékbetéteket csak szakszemélyzet cserélheti ki.
Szervíz-információk
Figyelembe kell venni, hogy ennél a terméknél a kö-
vetkező részek már használat szerinti vagy termé-
szetes kopásnak vannak alávetve ill. a következő ré-
szekre van mint fogyóeszközökre szükség.
Gyorsan kopó részek*: Szénkefe, fűrészlap, elemek,
asztali betétek, nyomógomb, csúszka, öv
* nincs okvetlenül a szállítás terjedelmében!
Tisztítás
Figyelem! Húzza ki a hálózati csatlakozódugót.
Használjon kesztyűt (vágási sérülés veszélye)
• Tisztításkor a szem védelme érdekében mindig vi-
seljen védőszemüveget.
• Rendszeresen távolítsa el a port és a szennye-
ződést.
• Ügyeljen arra, hogy a fűrészlap védődobozában
ne legyen faforgács-maradvány vagy fűrészpor
miatti dugulás.
- • A tisztítást lehetőség szerint sűrített levegővel és
2
kézi seprűvel végezze.
• Az asztalfelületet mindig gyantamentes állapotban
kell tartani.
HU | 93
