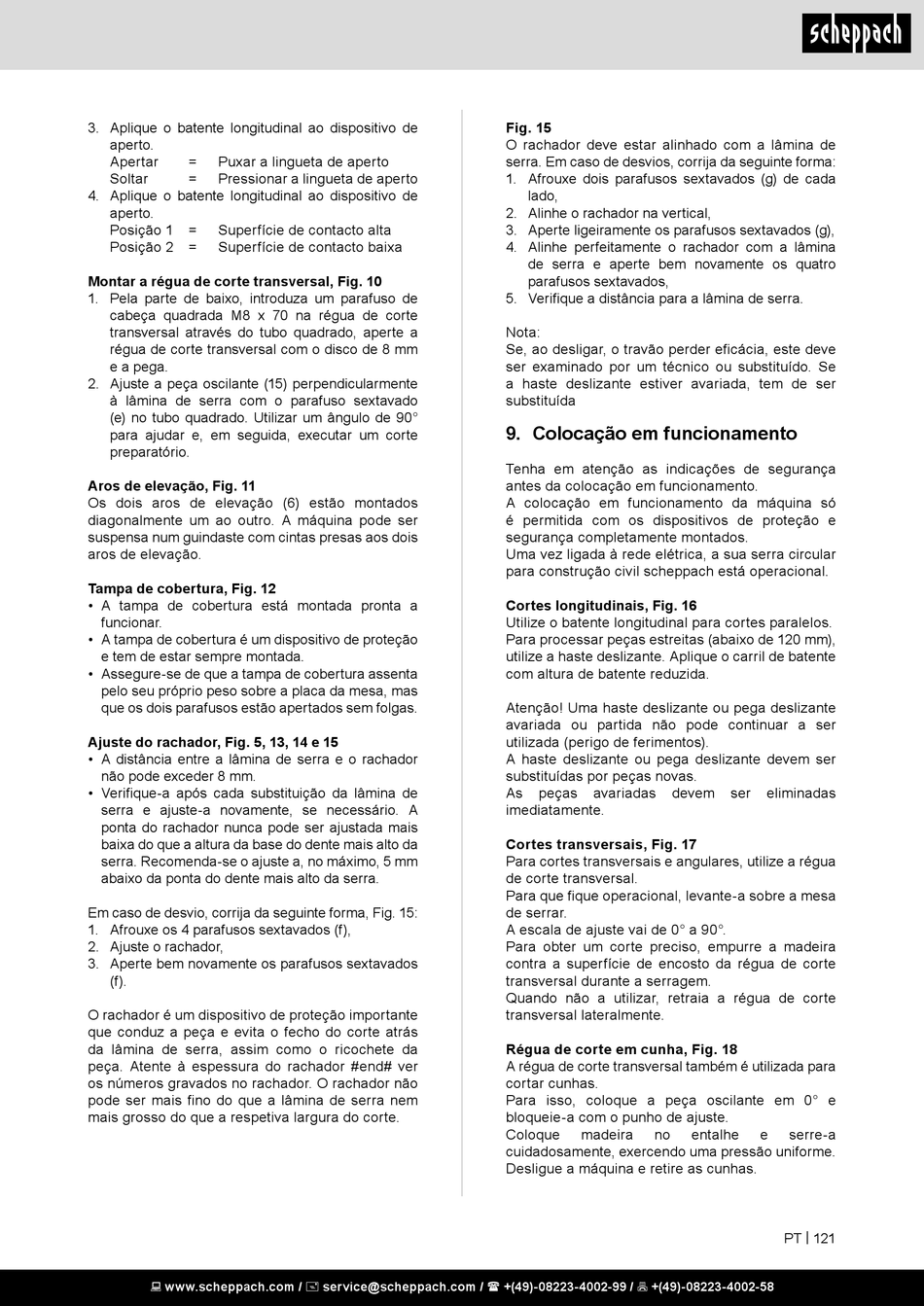

3. Aplique o batente longitudinal ao dispositivo de
aperto.
Apertar = Puxar a lingueta de aperto
Soltar = Pressionar a lingueta de aperto
4. Aplique o batente longitudinal ao dispositivo de
aperto.
Posição 1 = Superfície de contacto alta
Posição 2 = Superfície de contacto baixa
Montar a régua de corte transversal, Fig. 10
1. Pela parte de baixo, introduza um parafuso de
cabeça quadrada M8 x 70 na régua de corte
transversal através do tubo quadrado, aperte a
régua de corte transversal com o disco de 8 mm
e a pega.
2. Ajuste a peça oscilante (15) perpendicularmente
à lâmina de serra com o parafuso sextavado
(e) no tubo quadrado. Utilizar um ângulo de 90°
para ajudar e, em seguida, executar um corte
preparatório.
Aros de elevação, Fig. 11
Os dois aros de elevação (6) estão montados
diagonalmente um ao outro. A máquina pode ser
suspensa num guindaste com cintas presas aos dois
aros de elevação.
Tampa de cobertura, Fig. 12
• A tampa de cobertura está montada pronta a
funcionar.
• A tampa de cobertura é um dispositivo de proteção
e tem de estar sempre montada.
• Assegure-se de que a tampa de cobertura assenta
pelo seu próprio peso sobre a placa da mesa, mas
que os dois parafusos estão apertados sem folgas.
Ajuste do rachador, Fig. 5, 13, 14 e 15
• A distância entre a lâmina de serra e o rachador
não pode exceder 8 mm.
• Verifique-a após cada substituição da lâmina de
serra e ajuste-a novamente, se necessário. A
ponta do rachador nunca pode ser ajustada mais
baixa do que a altura da base do dente mais alto da
serra. Recomenda-se o ajuste a, no máximo, 5 mm
abaixo da ponta do dente mais alto da serra.
Em caso de desvio, corrija da seguinte forma, Fig. 15:
1. Afrouxe os 4 parafusos sextavados (f),
2. Ajuste o rachador,
3. Aperte bem novamente os parafusos sextavados
(f).
O rachador é um dispositivo de proteção importante
que conduz a peça e evita o fecho do corte atrás
da lâmina de serra, assim como o ricochete da
peça. Atente à espessura do rachador #end# ver
os números gravados no rachador. O rachador não
pode ser mais fino do que a lâmina de serra nem
mais grosso do que a respetiva largura do corte.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Fig. 15
O rachador deve estar alinhado com a lâmina de
serra. Em caso de desvios, corrija da seguinte forma:
1. Afrouxe dois parafusos sextavados (g) de cada
lado,
2. Alinhe o rachador na vertical,
3. Aperte ligeiramente os parafusos sextavados (g),
4. Alinhe perfeitamente o rachador com a lâmina
de serra e aperte bem novamente os quatro
parafusos sextavados,
5. Verifique a distância para a lâmina de serra.
Nota:
Se, ao desligar, o travão perder eficácia, este deve
ser examinado por um técnico ou substituído. Se
a haste deslizante estiver avariada, tem de ser
substituída
9. Colocação em funcionamento
Tenha em atenção as indicações de segurança
antes da colocação em funcionamento.
A colocação em funcionamento da máquina só
é permitida com os dispositivos de proteção e
segurança completamente montados.
Uma vez ligada à rede elétrica, a sua serra circular
para construção civil scheppach está operacional.
Cortes longitudinais, Fig. 16
Utilize o batente longitudinal para cortes paralelos.
Para processar peças estreitas (abaixo de 120 mm),
utilize a haste deslizante. Aplique o carril de batente
com altura de batente reduzida.
Atenção! Uma haste deslizante ou pega deslizante
avariada ou partida não pode continuar a ser
utilizada (perigo de ferimentos).
A haste deslizante ou pega deslizante devem ser
substituídas por peças novas.
As peças avariadas devem
imediatamente.
Cortes transversais, Fig. 17
Para cortes transversais e angulares, utilize a régua
de corte transversal.
Para que fique operacional, levante-a sobre a mesa
de serrar.
A escala de ajuste vai de 0° a 90°.
Para obter um corte preciso, empurre a madeira
contra a superfície de encosto da régua de corte
transversal durante a serragem.
Quando não a utilizar, retraia a régua de corte
transversal lateralmente.
Régua de corte em cunha, Fig. 18
A régua de corte transversal também é utilizada para
cortar cunhas.
Para isso, coloque a peça oscilante em 0° e
bloqueie-a com o punho de ajuste.
Coloque madeira no
cuidadosamente, exercendo uma pressão uniforme.
Desligue a máquina e retire as cunhas.
ser eliminadas
entalhe e serre-a
PT | 121
