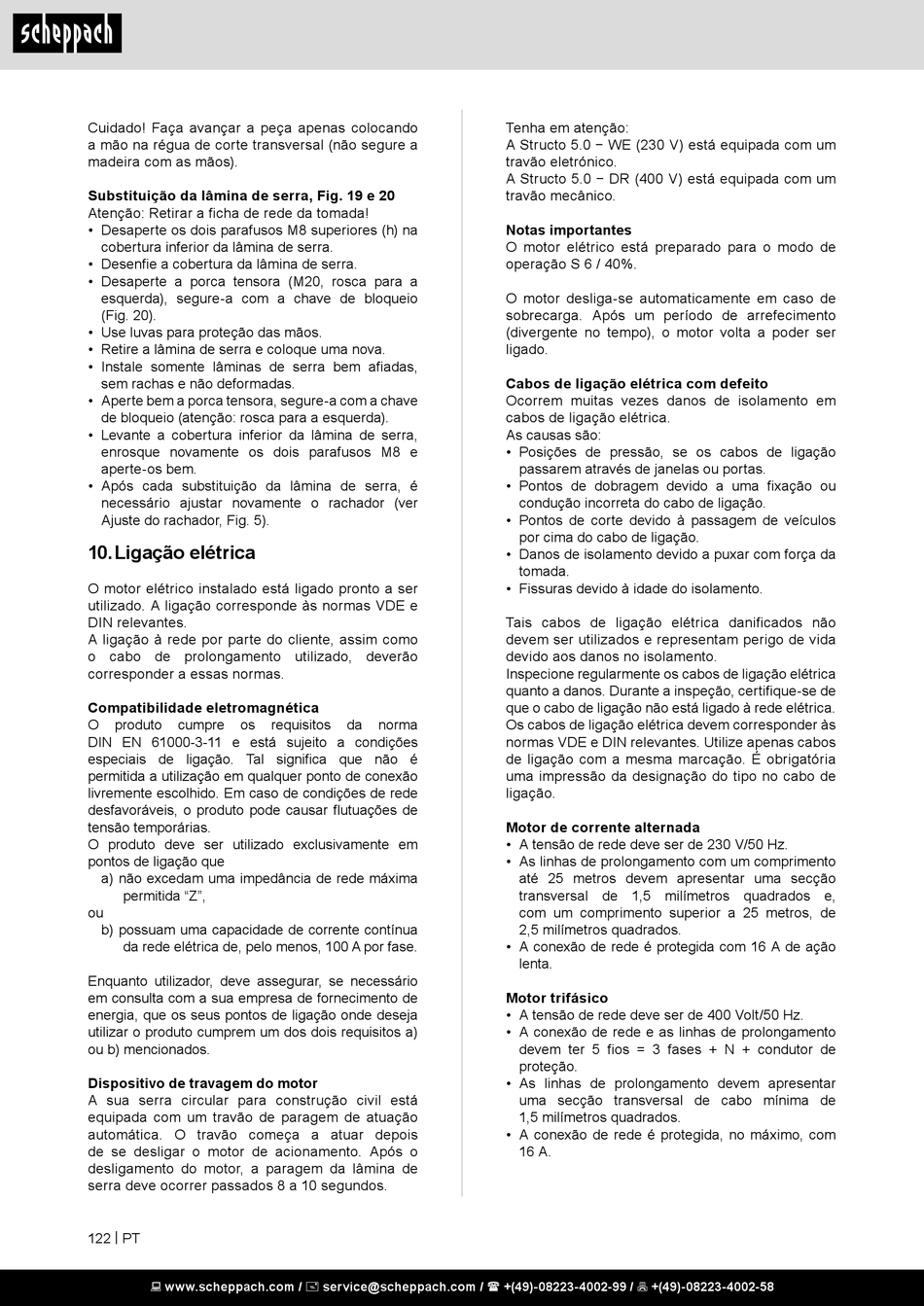

Cuidado! Faça avançar a peça apenas colocando
a mão na régua de corte transversal (não segure a
madeira com as mãos).
Substituição da lâmina de serra, Fig. 19 e 20
Atenção: Retirar a ficha de rede da tomada!
• Desaperte os dois parafusos M8 superiores (h) na
cobertura inferior da lâmina de serra.
• Desenfie a cobertura da lâmina de serra.
• Desaperte a porca tensora (M20, rosca para a
esquerda), segure-a com a chave de bloqueio
(Fig. 20).
• Use luvas para proteção das mãos.
• Retire a lâmina de serra e coloque uma nova.
• Instale somente lâminas de serra bem afiadas,
sem rachas e não deformadas.
• Aperte bem a porca tensora, segure-a com a chave
de bloqueio (atenção: rosca para a esquerda).
• Levante a cobertura inferior da lâmina de serra,
enrosque novamente os dois parafusos M8 e
aperte-os bem.
• Após cada substituição da lâmina de serra, é
necessário ajustar novamente o rachador (ver
Ajuste do rachador, Fig. 5).
10. Ligação elétrica
O motor elétrico instalado está ligado pronto a ser
utilizado. A ligação corresponde às normas VDE e
DIN relevantes.
A ligação à rede por parte do cliente, assim como
o cabo de prolongamento utilizado, deverão
corresponder a essas normas.
Compatibilidade eletromagnética
O
produto
cumpre
os
DIN EN 61000-3-11 e está sujeito a condições
especiais de ligação. Tal significa que não é
permitida a utilização em qualquer ponto de conexão
livremente escolhido. Em caso de condições de rede
desfavoráveis, o produto pode causar flutuações de
tensão temporárias.
O produto deve ser utilizado exclusivamente em
pontos de ligação que
a) não excedam uma impedância de rede máxima
permitida "Z",
ou
b) possuam uma capacidade de corrente contínua
da rede elétrica de, pelo menos, 100 A por fase.
Enquanto utilizador, deve assegurar, se necessário
em consulta com a sua empresa de fornecimento de
energia, que os seus pontos de ligação onde deseja
utilizar o produto cumprem um dos dois requisitos a)
ou b) mencionados.
Dispositivo de travagem do motor
A sua serra circular para construção civil está
equipada com um travão de paragem de atuação
automática. O travão começa a atuar depois
de se desligar o motor de acionamento. Após o
desligamento do motor, a paragem da lâmina de
serra deve ocorrer passados 8 a 10 segundos.
122 | PT
www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
requisitos
da
norma
Tenha em atenção:
A Structo 5.0 − WE (230 V) está equipada com um
travão eletrónico.
A Structo 5.0 − DR (400 V) está equipada com um
travão mecânico.
Notas importantes
O motor elétrico está preparado para o modo de
operação S 6 / 40%.
O motor desliga-se automaticamente em caso de
sobrecarga. Após um período de arrefecimento
(divergente no tempo), o motor volta a poder ser
ligado.
Cabos de ligação elétrica com defeito
Ocorrem muitas vezes danos de isolamento em
cabos de ligação elétrica.
As causas são:
• Posições de pressão, se os cabos de ligação
passarem através de janelas ou portas.
• Pontos de dobragem devido a uma fixação ou
condução incorreta do cabo de ligação.
• Pontos de corte devido à passagem de veículos
por cima do cabo de ligação.
• Danos de isolamento devido a puxar com força da
tomada.
• Fissuras devido à idade do isolamento.
Tais cabos de ligação elétrica danificados não
devem ser utilizados e representam perigo de vida
devido aos danos no isolamento.
Inspecione regularmente os cabos de ligação elétrica
quanto a danos. Durante a inspeção, certifique-se de
que o cabo de ligação não está ligado à rede elétrica.
Os cabos de ligação elétrica devem corresponder às
normas VDE e DIN relevantes. Utilize apenas cabos
de ligação com a mesma marcação. É obrigatória
uma impressão da designação do tipo no cabo de
ligação.
Motor de corrente alternada
• A tensão de rede deve ser de 230 V/50 Hz.
• As linhas de prolongamento com um comprimento
até 25 metros devem apresentar uma secção
transversal de 1,5 milímetros quadrados e,
com um comprimento superior a 25 metros, de
2,5 milímetros quadrados.
• A conexão de rede é protegida com 16 A de ação
lenta.
Motor trifásico
• A tensão de rede deve ser de 400 Volt/50 Hz.
• A conexão de rede e as linhas de prolongamento
devem ter 5 fios = 3 fases + N + condutor de
proteção.
• As linhas de prolongamento devem apresentar
uma secção transversal de cabo mínima de
1,5 milímetros quadrados.
• A conexão de rede é protegida, no máximo, com
16 A.
