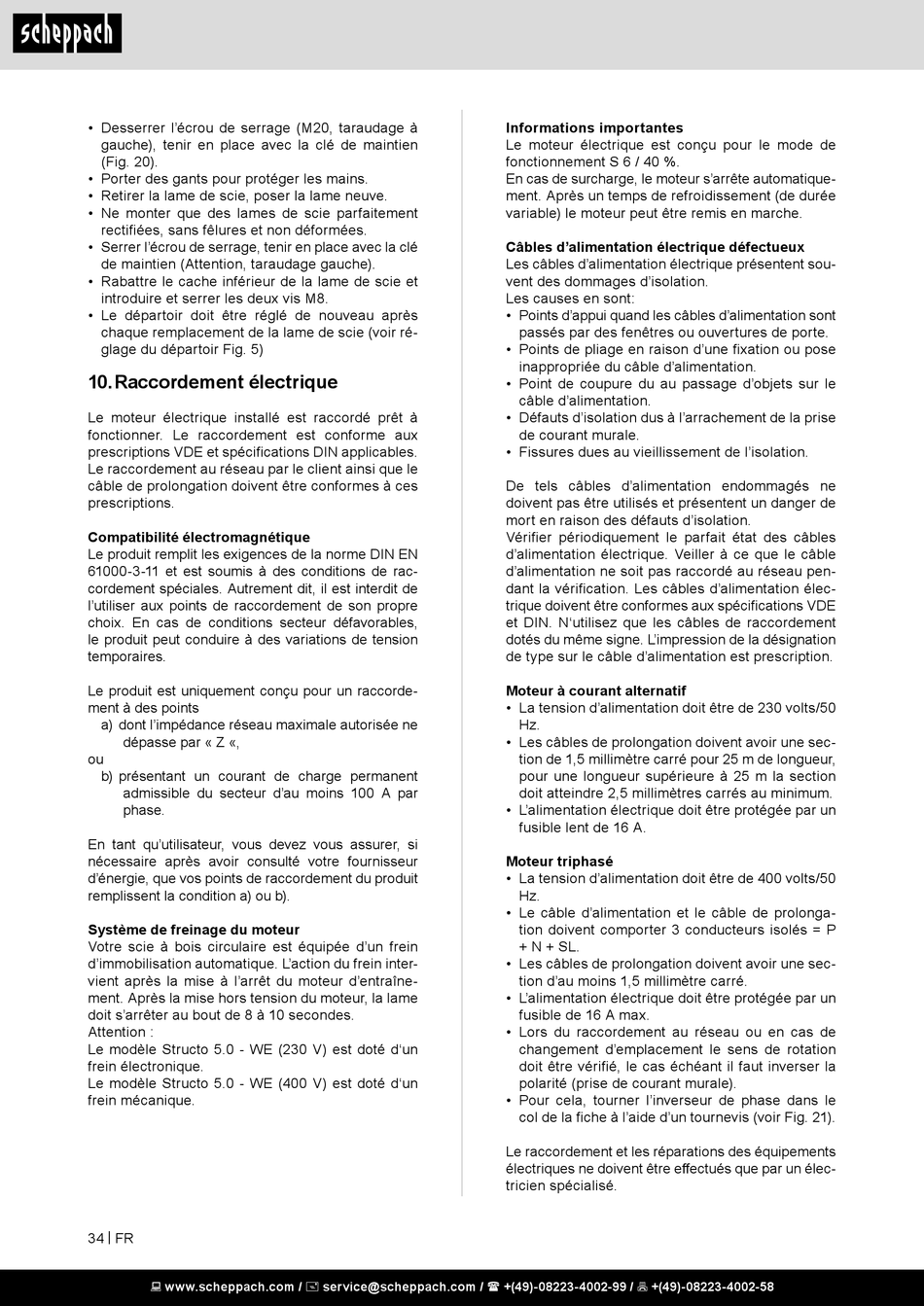

• Desserrer l'écrou de serrage (M20, taraudage à
gauche), tenir en place avec la clé de maintien
(Fig. 20).
• Porter des gants pour protéger les mains.
• Retirer la lame de scie, poser la lame neuve.
• Ne monter que des lames de scie parfaitement
rectifiées, sans fêlures et non déformées.
• Serrer l'écrou de serrage, tenir en place avec la clé
de maintien (Attention, taraudage gauche).
• Rabattre le cache inférieur de la lame de scie et
introduire et serrer les deux vis M8.
• Le départoir doit être réglé de nouveau après
chaque remplacement de la lame de scie (voir ré-
glage du départoir Fig. 5)
10. Raccordement électrique
Le moteur électrique installé est raccordé prêt à
fonctionner. Le raccordement est conforme aux
prescriptions VDE et spécifications DIN applicables.
Le raccordement au réseau par le client ainsi que le
câble de prolongation doivent être conformes à ces
prescriptions.
Compatibilité électromagnétique
Le produit remplit les exigences de la norme DIN EN
61000-3-11 et est soumis à des conditions de rac-
cordement spéciales. Autrement dit, il est interdit de
l'utiliser aux points de raccordement de son propre
choix. En cas de conditions secteur défavorables,
le produit peut conduire à des variations de tension
temporaires.
Le produit est uniquement conçu pour un raccorde-
ment à des points
a) dont l'impédance réseau maximale autorisée ne
dépasse par « Z «,
ou
b) présentant un courant de charge permanent
admissible du secteur d'au moins 100 A par
phase.
En tant qu'utilisateur, vous devez vous assurer, si
nécessaire après avoir consulté votre fournisseur
d'énergie, que vos points de raccordement du produit
remplissent la condition a) ou b).
Système de freinage du moteur
Votre scie à bois circulaire est équipée d'un frein
d'immobilisation automatique. L'action du frein inter-
vient après la mise à l'arrêt du moteur d'entraîne-
ment. Après la mise hors tension du moteur, la lame
doit s'arrêter au bout de 8 à 10 secondes.
Attention :
Le modèle Structo 5.0 - WE (230 V) est doté d'un
frein électronique.
Le modèle Structo 5.0 - WE (400 V) est doté d'un
frein mécanique.
34 | FR
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Informations importantes
Le moteur électrique est conçu pour le mode de
fonctionnement S 6 / 40 %.
En cas de surcharge, le moteur s'arrête automatique-
ment. Après un temps de refroidissement (de durée
variable) le moteur peut être remis en marche.
Câbles d'alimentation électrique défectueux
Les câbles d'alimentation électrique présentent sou-
vent des dommages d'isolation.
Les causes en sont:
• Points d'appui quand les câbles d'alimentation sont
passés par des fenêtres ou ouvertures de porte.
• Points de pliage en raison d'une fixation ou pose
inappropriée du câble d'alimentation.
• Point de coupure du au passage d'objets sur le
câble d'alimentation.
• Défauts d'isolation dus à l'arrachement de la prise
de courant murale.
• Fissures dues au vieillissement de l'isolation.
De tels câbles d'alimentation endommagés ne
doivent pas être utilisés et présentent un danger de
mort en raison des défauts d'isolation.
Vérifier périodiquement le parfait état des câbles
d'alimentation électrique. Veiller à ce que le câble
d'alimentation ne soit pas raccordé au réseau pen-
dant la vérification. Les câbles d'alimentation élec-
trique doivent être conformes aux spécifications VDE
et DIN. N'utilisez que les câbles de raccordement
dotés du même signe. L'impression de la désignation
de type sur le câble d'alimentation est prescription.
Moteur à courant alternatif
• La tension d'alimentation doit être de 230 volts/50
Hz.
• Les câbles de prolongation doivent avoir une sec-
tion de 1,5 millimètre carré pour 25 m de longueur,
pour une longueur supérieure à 25 m la section
doit atteindre 2,5 millimètres carrés au minimum.
• L'alimentation électrique doit être protégée par un
fusible lent de 16 A.
Moteur triphasé
• La tension d'alimentation doit être de 400 volts/50
Hz.
• Le câble d'alimentation et le câble de prolonga-
tion doivent comporter 3 conducteurs isolés = P
+ N + SL.
• Les câbles de prolongation doivent avoir une sec-
tion d'au moins 1,5 millimètre carré.
• L'alimentation électrique doit être protégée par un
fusible de 16 A max.
• Lors du raccordement au réseau ou en cas de
changement d'emplacement le sens de rotation
doit être vérifié, le cas échéant il faut inverser la
polarité (prise de courant murale).
• Pour cela, tourner l'inverseur de phase dans le
col de la fiche à l'aide d'un tournevis (voir Fig. 21).
Le raccordement et les réparations des équipements
électriques ne doivent être effectués que par un élec-
tricien spécialisé.
