25. Műanyag fűrészeléskor kerülje a műanyag megol-
vadását.
Mindig a megfelelő fűrészlapokat használja. A
sérült vagy elhasználódott fűrészlapokat időben
cserélje ki.
Ha a fűrészlap túlhevül, állítsa le a gépet! Mielőtt
a készülékkel újra megkezdené a munkát, hagy-
ja lehűlni a fűrészlapot.

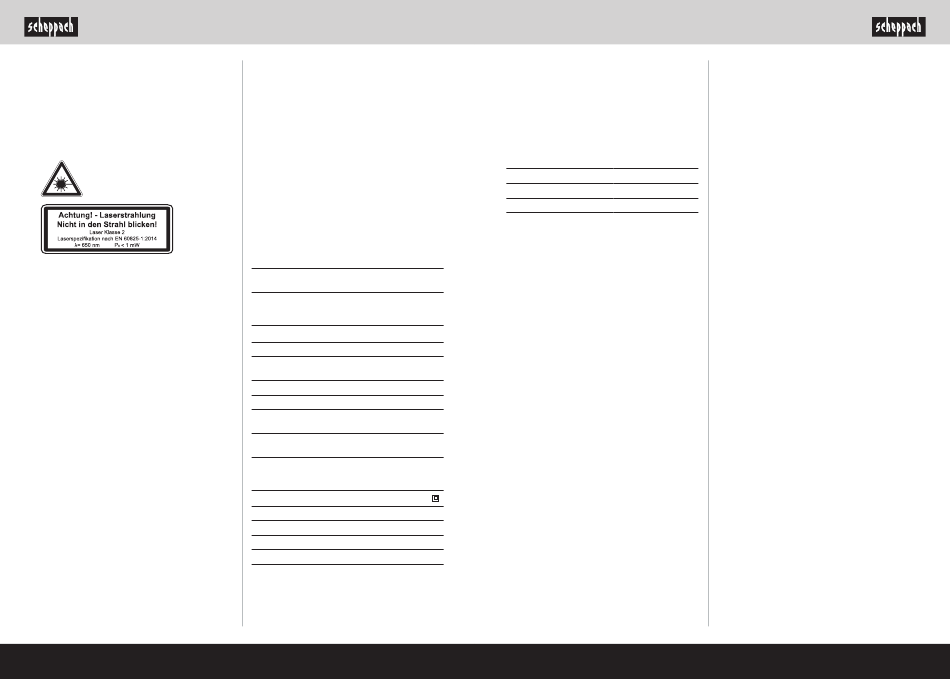

Figyelem: Lézersugárzásng
Ne nézzen bele a sugárba
Lézer veszélyességi osztálya: 2
A balesetveszély ellen a megfelelő óvintézkedé-
sekkel védje saját magát és környezetét!
• Szemvédő nélkül ne nézzen közvetlenül a lézersu-
gárba.
• Soha ne nézzen közvetlenül a fénysugár útjába.
• Soha ne irányítsa a lézersugarat fényvisszaverő fe-
lületre és emberre vagy állatra. A kis teljesítményű
lézersugár is károsíthatja a szemet.
• Vigyázat - az itt megadott eljárásmódoktól történő elté-
rés veszélyes sugárzásnak való kitettséghez vezethet.
• A lézermodult felnyitni tilos. Ez ugyanis váratlanul
sugárzásnak való kitettséghez vezethet.
• A lézert nem szabad más típusúra cserélni.
• A lézeren javítást csak a lézer gyártója vagy felhatal-
mazott képviselő végezhet.
Maradék kockázatok
Az elektromos szerszám a technika jelenlegi ál-
lása és az elismert biztonságtechnikai előírások
szerint készült. Használata közben azonban je-
lentkezhetnek fennmaradó kockázatok.
• Nem előírásszerű villamos csatlakozóvezetékek
használatakor áramütés veszélye áll fenn.
• A nem nyilvánvaló maradék kockázatok minden elő-
vigyázatosság ellenére sem szüntethetők meg.
• Minimálisra csökkenthetők azonban a „Biztonsági
utasítások", a „Rendeltetésszerű használat" és a
kezelési útmutató együttes betartásával.
• Szükségtelenül ne terhelje túl a gépet: a fűrészelés-
kor kifejtett túl erős nyomás gyorsan megrongálja a
fűrészlapot, ami a gép teljesítményének csökkené-
sét a megmunkálás és a vágási .pontosság terén.
80 | HU www.scheppach.com
• Műanyagok vágásakor mindig használjon rögzítő-
eszközöket: a fűrészelendő anyagot mindig rögzíte-
ni kell a rögzítőeszközökkel.
• Kerülje a gép véletlen üzembe helyezését: a dugós
csatlakozó a csatlakozó aljzatba való bevezetésekor
nem szabad megnyomni a Start gombot.
• Mindig a kézikönyvben javasolt szerszámot hasz-
nálja. Így biztosíthatja, hogy gépe mindig optimális
teljesítménnyel működjön.
• A kezét tartsa távol a munkaterülettől, ha a gép üze-
mel.
• Mielőtt a beállítási és karbantartási munkákat meg-
kezdené, kapcsolja ki a Start gombot és húzza ki a
hálózati csatlakozót.
6. Műszaki adatok
Váltóáramú motor 220 - 240 V~ 50Hz
Névleges teljesítmény 2000 Watt
S1*
n üresjárati fordulatszám
0
1. Fokozat 3200 min
2. Fokozat 4500 min
Keményfém fűrészlap ø 254 x ø 30 x 2,2 mm
Fogak száma 28
a fűrészlap maximális 3 mm
fogszélessége
Fordítási tartomány -45° / 0°/ +45°
Gérvágás 0° és 45° között balra
Fűrész szélessége 340 x 90 mm
90°-nál
Fűrész szélessége 240 x 90 mm
45°-nál
Fűrészszélesség 2 x 240 x 45 mm
45°-nál
(Kettős gérvágás)
Védelmi osztály
II /
Tömeg ca. 13,6 kg
Lézerosztály
Lézer hullámhossza 650 nm
Lézer teljesítménye < 1 mW
Technikai változtatások jogát a gyártó fenntartja!
* S1 üzemmód, folyamatos üzemeltetés
A munkadarabnak legalább 3 mm-es magassággal
és 10 mm-es szélességgel kell rendelkeznie.
Ügyeljen rá, hogy a munkadarabot mindig rögzítse
a befogó berendezés segítségével.
Zaj
A zaj értékeit az EN 62841-1 szabvány alapján hatá-
rozták meg.
L Hangnyomásszint
pA
K bizonytalanság
pA
L hangteljesítményszint
WA
K bizonytalanság
WA
Viseljen hallásvédőt.
A zaj következtében hallásvesztésre kerülhet sor.
A megadott zajkibocsátási értékek mérése szabványok
által előírt mérési eljárással történt, és megfelelő ada-
tok az egyik elektromos szerszám másik szerszámmal
történő összehasonlításához.
-1
-1
A megadott zajkibocsátási értékek a terhelés előzetes
becsléséhez is használhatók.
Figyelmeztetés:
• Az elektromos szerszám használatának módjától
függően a zajkibocsátási értékek az elektromos
szerszám tényleges használata során, különösen a
munkadarab típusától függően eltérhetnek a mega-
dott értéktől.
• Próbálja meg a terheléseket a lehető legalacsonyab-
ban tartani. Példaértékű intézkedés: a munkaidő
korlátozása. Eközben az üzemelési ciklus összes
részét vegye figyelembe (például azokat az időket,
amikor ki van kapcsolva az elektromos szerszám,
valamint azokat is, amikor be van ugyan kapcsolva,
de terhelés nélkül működik).
7. Üzembe helyezés előtt
2
• Nyissa ki a csomagolást, és óvatosan vegye ki a
készüléket.
• Távolítsa el a csomagolóanyagot, valamint a csoma-
golási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze, hogy hiánytalan-e a szállítási egység.
• Ellenőrizze a készülék és a tartozékok szállításból
eredő sérüléseit.
• Lehetőség szerint a jótállási idő leteltéig őrizze meg
a csomagolást.
VESZÉLY
A készülék és a csomagolóanyag nem játékszer!
Ne engedje, hogy a gyermekek a műanyag zacs-
kókkal, fóliákkal és apró részekkel játsszanak! Le-
nyelés és fulladás veszélye áll fenn!
• A gépet úgy kell felállítani, hogy biztonságosan áll-
jon. Rögzítse a gépet az álló fűrészasztal furatain
keresztül (15) 4 csavarral (nem képezik a szállítási
97,2 dB
terjedelem részét) egy munkapadra, állványra vagy
3 dB
hasonló szerkezetre.
110,2 dB
• Húzza ki teljesen az előre felszerelt billenésgátlót
(35), majd rögzítse azt az imbuszkulccsal.
3 dB
• Állítsa be a szabályzó csavart (36) az asztallap
szintjére, hogy elkerülje a gép felborulását.
• Az üzembe helyezés előtt szerelje fel az összes vé-
delmi és biztonsági berendezést.
• A fűrészlap mozogjon szabadon.
• Győződjön meg arról, hogy a feldolgozásra előké-
szített faanyagban nincsenek idegen testek, pl. szö-
gek, csavarok stb.
• Mielőtt működteti a be-/kikapcsoló gombot, győződ-
jön meg arról, hogy a fűrészlap helyesen van felsze-
relve, és hogy a mozgó alkatrészek könnyen járnak.
• A hálózati csatlakoztatás előtt győződjön meg arról,
hogy az adattábla és a hálózat adatai megegyeznek.
7.1 Biztonsági berendezés ellenőrzése -
levehető fűrészlapvédő (5)
A fűrészlap-védő a fűrészlap véletlenül megérintésével
és a szétrepülő forgácsokkal szemben nyújt védelmet.
Működési ellenőrzés
Ehhez hajtsa le a fűrészt:
• A fűrészlap-védőnek lefordításakor ki kell adnia a fű-
részlapot anélkül, hogy más alkatrészekhez hozzáérne.
• A fűrész kiinduló helyzetbe történő felhajtásakor a
fűrészlap-védőnek automatikusan el kell takarnia a
fűrészlapot.
8. Felépítés és kezelés
Figyelem!
Mielőtt üzembe helyezné a terméket, feltétlenül szerel-
je össze teljesen!
8.1 A vonó-, fejező- és gérvágó fűrész összeszere-
lése (1, 2, 4, 5, 21. ábra)
• A forgóasztal (14) átállításához hajtsa fel a reteszelő
fogantyút (11), és a mutatóujjával húzza fel a rete-
szelt állás karját (34).
