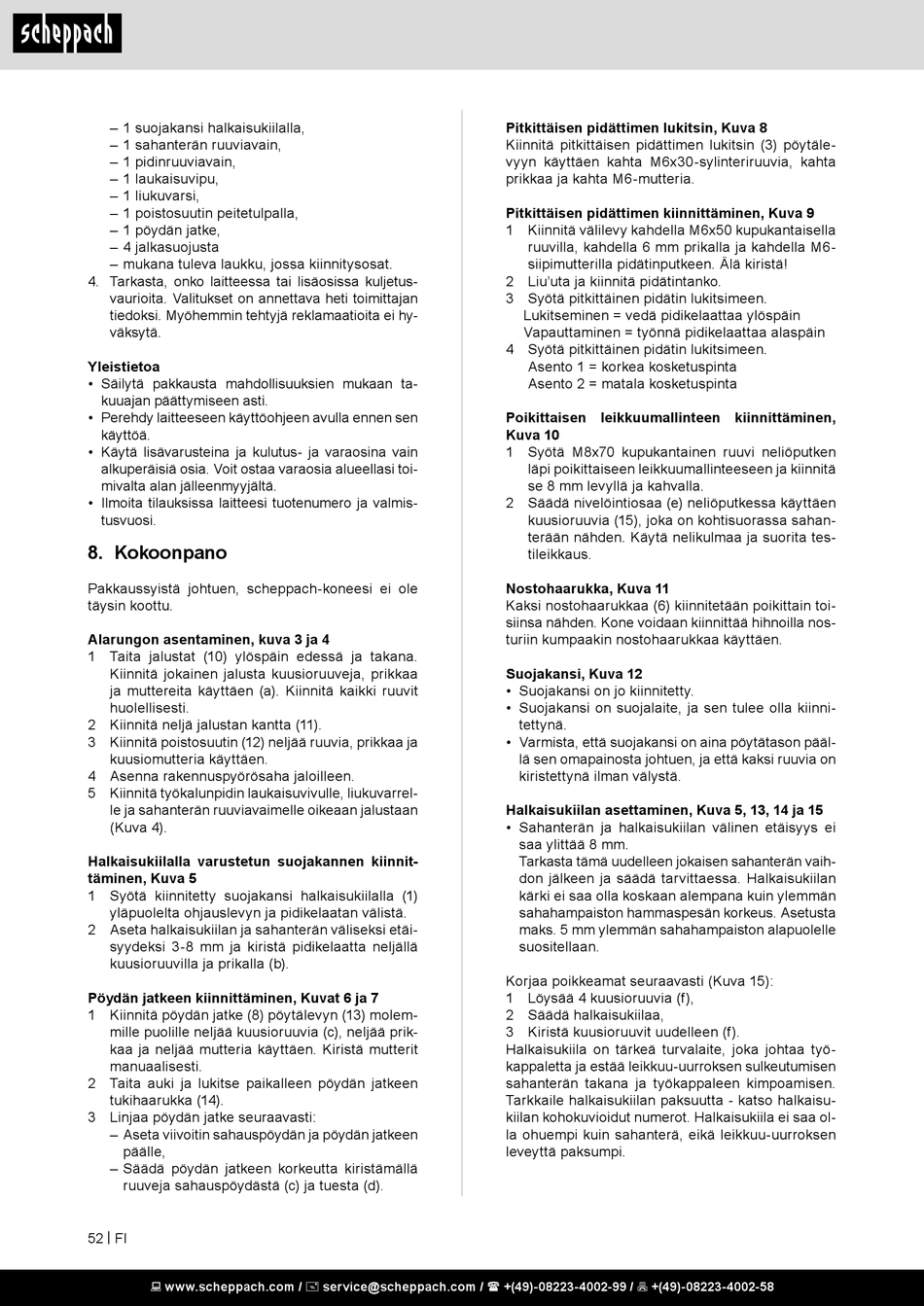

– 1 suojakansi halkaisukiilalla,
– 1 sahanterän ruuviavain,
– 1 pidinruuviavain,
– 1 laukaisuvipu,
– 1 liukuvarsi,
– 1 poistosuutin peitetulpalla,
– 1 pöydän jatke,
– 4 jalkasuojusta
– mukana tuleva laukku, jossa kiinnitysosat.
4. Tarkasta, onko laitteessa tai lisäosissa kuljetus-
vaurioita. Valitukset on annettava heti toimittajan
tiedoksi. Myöhemmin tehtyjä reklamaatioita ei hy-
väksytä.
Yleistietoa
• Säilytä pakkausta mahdollisuuksien mukaan ta-
kuuajan päättymiseen asti.
• Perehdy laitteeseen käyttöohjeen avulla ennen sen
käyttöä.
• Käytä lisävarusteina ja kulutus- ja varaosina vain
alkuperäisiä osia. Voit ostaa varaosia alueellasi toi-
mivalta alan jälleenmyyjältä.
• Ilmoita tilauksissa laitteesi tuotenumero ja valmis-
tusvuosi.

8. Kokoonpano

Pakkaussyistä johtuen, scheppach-koneesi ei ole
täysin koottu.
Alarungon asentaminen, kuva 3 ja 4
1 Taita jalustat (10) ylöspäin edessä ja takana.
Kiinnitä jokainen jalusta kuusioruuveja, prikkaa
ja muttereita käyttäen (a). Kiinnitä kaikki ruuvit
huolellisesti.
2 Kiinnitä neljä jalustan kantta (11).
3 Kiinnitä poistosuutin (12) neljää ruuvia, prikkaa ja
kuusiomutteria käyttäen.
4 Asenna rakennuspyörösaha jaloilleen.
5 Kiinnitä työkalunpidin laukaisuvivulle, liukuvarrel-
le ja sahanterän ruuviavaimelle oikeaan jalustaan
(Kuva 4).
Halkaisukiilalla varustetun suojakannen kiinnit-
täminen, Kuva 5
1 Syötä kiinnitetty suojakansi halkaisukiilalla (1)
yläpuolelta ohjauslevyn ja pidikelaatan välistä.
2 Aseta halkaisukiilan ja sahanterän väliseksi etäi-
syydeksi 3-8 mm ja kiristä pidikelaatta neljällä
kuusioruuvilla ja prikalla (b).
Pöydän jatkeen kiinnittäminen, Kuvat 6 ja 7
1 Kiinnitä pöydän jatke (8) pöytälevyn (13) molem-
mille puolille neljää kuusioruuvia (c), neljää prik-
kaa ja neljää mutteria käyttäen. Kiristä mutterit
manuaalisesti.
2 Taita auki ja lukitse paikalleen pöydän jatkeen
tukihaarukka (14).
3 Linjaa pöydän jatke seuraavasti:
– Aseta viivoitin sahauspöydän ja pöydän jatkeen
päälle,
– Säädä pöydän jatkeen korkeutta kiristämällä
ruuveja sahauspöydästä (c) ja tuesta (d).
52 | FI
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Pitkittäisen pidättimen lukitsin, Kuva 8
Kiinnitä pitkittäisen pidättimen lukitsin (3) pöytäle-
vyyn käyttäen kahta M6x30-sylinteriruuvia, kahta
prikkaa ja kahta M6-mutteria.
Pitkittäisen pidättimen kiinnittäminen, Kuva 9
1 Kiinnitä välilevy kahdella M6x50 kupukantaisella
ruuvilla, kahdella 6 mm prikalla ja kahdella M6-
siipimutterilla pidätinputkeen. Älä kiristä!
2 Liu'uta ja kiinnitä pidätintanko.
3 Syötä pitkittäinen pidätin lukitsimeen.
Lukitseminen = vedä pidikelaattaa ylöspäin
Vapauttaminen = työnnä pidikelaattaa alaspäin
4 Syötä pitkittäinen pidätin lukitsimeen.
Asento 1 = korkea kosketuspinta
Asento 2 = matala kosketuspinta
Poikittaisen leikkuumallinteen kiinnittäminen,
Kuva 10
1 Syötä M8x70 kupukantainen ruuvi neliöputken
läpi poikittaiseen leikkuumallinteeseen ja kiinnitä
se 8 mm levyllä ja kahvalla.
2 Säädä nivelöintiosaa (e) neliöputkessa käyttäen
kuusioruuvia (15), joka on kohtisuorassa sahan-
terään nähden. Käytä nelikulmaa ja suorita tes-
tileikkaus.
Nostohaarukka, Kuva 11
Kaksi nostohaarukkaa (6) kiinnitetään poikittain toi-
siinsa nähden. Kone voidaan kiinnittää hihnoilla nos-
turiin kumpaakin nostohaarukkaa käyttäen.
Suojakansi, Kuva 12
• Suojakansi on jo kiinnitetty.
• Suojakansi on suojalaite, ja sen tulee olla kiinni-
tettynä.
• Varmista, että suojakansi on aina pöytätason pääl-
lä sen omapainosta johtuen, ja että kaksi ruuvia on
kiristettynä ilman välystä.
Halkaisukiilan asettaminen, Kuva 5, 13, 14 ja 15
• Sahanterän ja halkaisukiilan välinen etäisyys ei
saa ylittää 8 mm.
Tarkasta tämä uudelleen jokaisen sahanterän vaih-
don jälkeen ja säädä tarvittaessa. Halkaisukiilan
kärki ei saa olla koskaan alempana kuin ylemmän
sahahampaiston hammaspesän korkeus. Asetusta
maks. 5 mm ylemmän sahahampaiston alapuolelle
suositellaan.
Korjaa poikkeamat seuraavasti (Kuva 15):
1 Löysää 4 kuusioruuvia (f),
2 Säädä halkaisukiilaa,
3 Kiristä kuusioruuvit uudelleen (f).
Halkaisukiila on tärkeä turvalaite, joka johtaa työ-
kappaletta ja estää leikkuu-uurroksen sulkeutumisen
sahanterän takana ja työkappaleen kimpoamisen.
Tarkkaile halkaisukiilan paksuutta - katso halkaisu-
kiilan kohokuvioidut numerot. Halkaisukiila ei saa ol-
la ohuempi kuin sahanterä, eikä leikkuu-uurroksen
leveyttä paksumpi.
