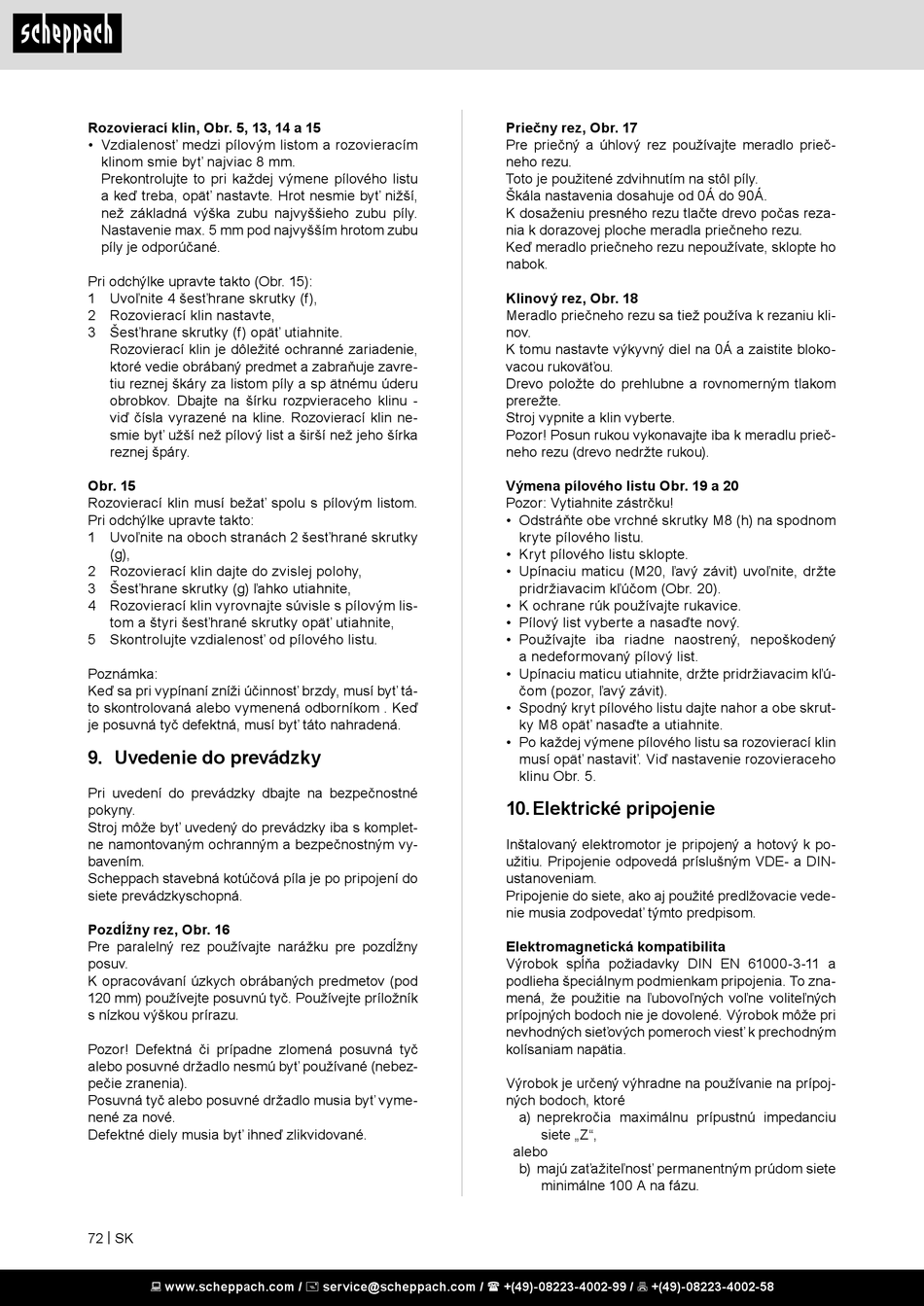

Rozovierací klin, Obr. 5, 13, 14 a 15
• Vzdialenosť medzi pílovým listom a rozovieracím
klinom smie byť najviac 8 mm.
Prekontrolujte to pri každej výmene pílového listu
a keď treba, opäť nastavte. Hrot nesmie byť nižší,
než základná výška zubu najvyššieho zubu píly.
Nastavenie max. 5 mm pod najvyšším hrotom zubu
píly je odporúčané.
Pri odchýlke upravte takto (Obr. 15):
1 Uvoľnite 4 šesťhrane skrutky (f),
2 Rozovierací klin nastavte,
3 Šesťhrane skrutky (f) opäť utiahnite.
Rozovierací klin je dôležité ochranné zariadenie,
ktoré vedie obrábaný predmet a zabraňuje zavre-
tiu reznej škáry za listom píly a sp ätnému úderu
obrobkov. Dbajte na šírku rozpvieraceho klinu -
viď čísla vyrazené na kline. Rozovierací klin ne-
smie byť užší než pílový list a širší než jeho šírka
reznej špáry.
Obr. 15
Rozovierací klin musí bežať spolu s pílovým listom.
Pri odchýlke upravte takto:
1 Uvoľnite na oboch stranách 2 šesťhrané skrutky
(g),
2 Rozovierací klin dajte do zvislej polohy,
3 Šesťhrane skrutky (g) ľahko utiahnite,
4 Rozovierací klin vyrovnajte súvisle s pílovým lis-
tom a štyri šesťhrané skrutky opäť utiahnite,
5 Skontrolujte vzdialenosť od pílového listu.
Poznámka:
Keď sa pri vypínaní zníži účinnosť brzdy, musí byť tá-
to skontrolovaná alebo vymenená odborníkom . Keď
je posuvná tyč defektná, musí byť táto nahradená.
9. Uvedenie do prevádzky
Pri uvedení do prevádzky dbajte na bezpečnostné
pokyny.
Stroj môže byť uvedený do prevádzky iba s komplet-
ne namontovaným ochranným a bezpečnostným vy-
bavením.
Scheppach stavebná kotúčová píla je po pripojení do
siete prevádzkyschopná.
Pozdĺžny rez, Obr. 16
Pre paralelný rez používajte narážku pre pozdĺžny
posuv.
K opracovávaní úzkych obrábaných predmetov (pod
120 mm) používejte posuvnú tyč. Používejte príložník
s nízkou výškou prírazu.
Pozor! Defektná či prípadne zlomená posuvná tyč
alebo posuvné držadlo nesmú byť používané (nebez-
pečie zranenia).
Posuvná tyč alebo posuvné držadlo musia byť vyme-
nené za nové.
Defektné diely musia byť ihneď zlikvidované.
72 | SK
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Priečny rez, Obr. 17
Pre priečný a úhlový rez používajte meradlo prieč-
neho rezu.
Toto je použitené zdvihnutím na stôl píly.
Škála nastavenia dosahuje od 0Á do 90Á.
K dosaženiu presného rezu tlačte drevo počas reza-
nia k dorazovej ploche meradla priečneho rezu.
Keď meradlo priečneho rezu nepoužívate, sklopte ho
nabok.
Klinový rez, Obr. 18
Meradlo priečneho rezu sa tiež používa k rezaniu kli-
nov.
K tomu nastavte výkyvný diel na 0Á a zaistite bloko-
vacou rukoväťou.
Drevo položte do prehlubne a rovnomerným tlakom
prerežte.
Stroj vypnite a klin vyberte.
Pozor! Posun rukou vykonavajte iba k meradlu prieč-
neho rezu (drevo nedržte rukou).
Výmena pílového listu Obr. 19 a 20
Pozor: Vytiahnite zástrčku!
• Odstráňte obe vrchné skrutky M8 (h) na spodnom
kryte pílového listu.
• Kryt pílového listu sklopte.
• Upínaciu maticu (M20, ľavý závit) uvoľnite, držte
pridržiavacim kľúčom (Obr. 20).
• K ochrane rúk používajte rukavice.
• Pílový list vyberte a nasaďte nový.
• Používajte iba riadne naostrený, nepoškodený
a nedeformovaný pílový list.
• Upínaciu maticu utiahnite, držte pridržiavacim kľú-
čom (pozor, ľavý závit).
• Spodný kryt pílového listu dajte nahor a obe skrut-
ky M8 opäť nasaďte a utiahnite.
• Po každej výmene pílového listu sa rozovierací klin
musí opäť nastaviť. Viď nastavenie rozovieraceho
klinu Obr. 5.
10. Elektrické pripojenie
Inštalovaný elektromotor je pripojený a hotový k po-
užitiu. Pripojenie odpovedá príslušným VDE- a DIN-
ustanoveniam.
Pripojenie do siete, ako aj použité predlžovacie vede-
nie musia zodpovedať týmto predpisom.
Elektromagnetická kompatibilita
Výrobok spĺňa požiadavky DIN EN 61000-3-11 a
podlieha špeciálnym podmienkam pripojenia. To zna-
mená, že použitie na ľubovoľných voľne voliteľných
prípojných bodoch nie je dovolené. Výrobok môže pri
nevhodných sieťových pomeroch viesť k prechodným
kolísaniam napätia.
Výrobok je určený výhradne na používanie na prípoj-
ných bodoch, ktoré
a) neprekročia maximálnu prípustnú impedanciu
siete „Z",
alebo
b) majú zaťažiteľnosť permanentným prúdom siete
minimálne 100 A na fázu.
