5 | Installation

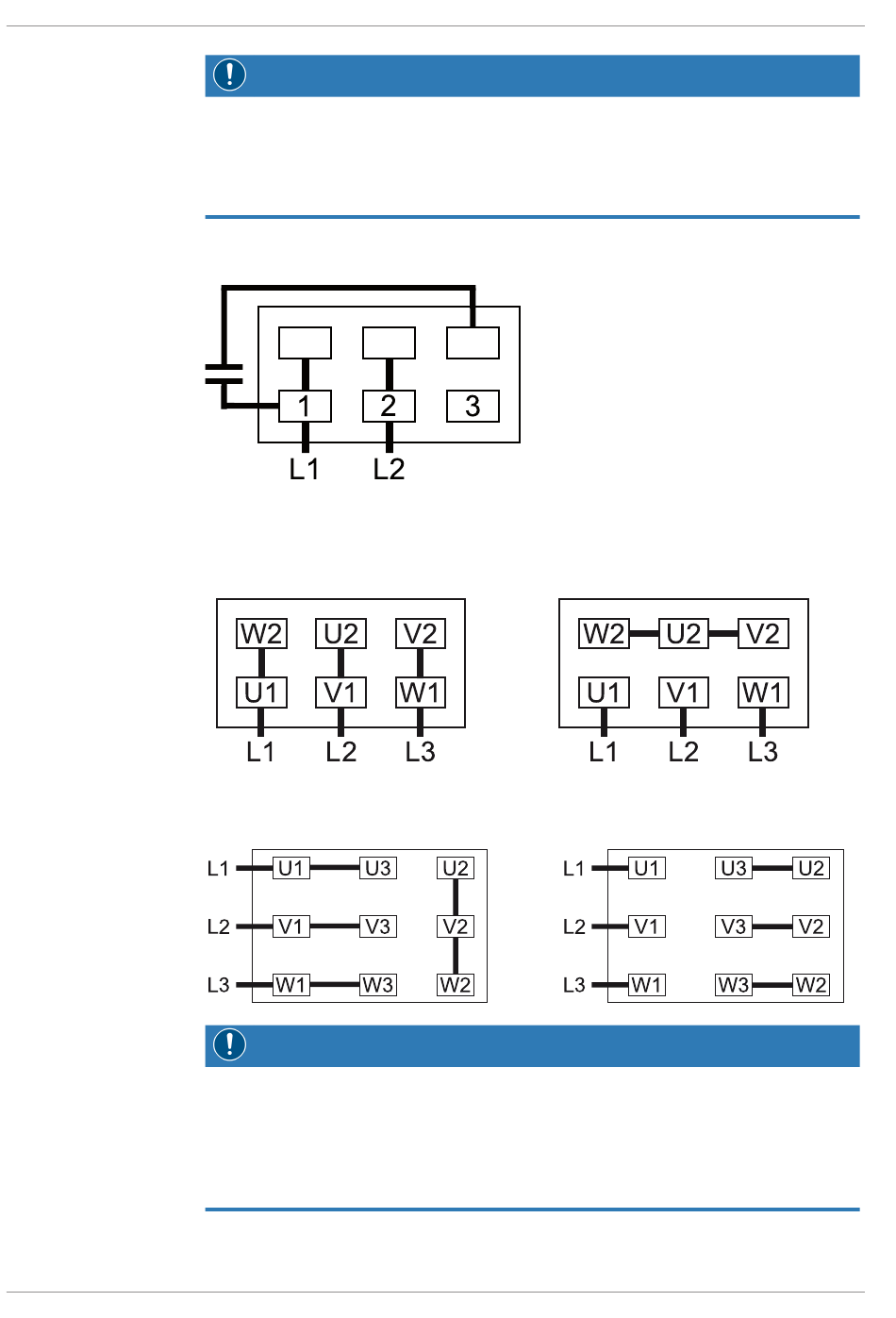

5.4.1 Schaltplan für einphasigen Motor
5.4.2 Schaltplan für dreiphasigen Motor
10 / 24
ACHTUNG
Falscher Anschluss.
Gefahr der Beschädigung des Motors.
• Die folgenden Schaltpläne stellen typische Verkabelungen dar. Prüfen Sie, ob im Mo-
torklemmkasten Anweisungen für die Verkabelung/Schaltpläne vorhanden sind.
4
Dreieck-Schaltung (Niederspannung):
Doppelstern-Schaltung, Multispannungs-
Motor mit 9 Pins (Niederspannung):
ACHTUNG
Falsche Drehrichtung.
Gefahr der Beschädigung des Motors.
• Beim Betrieb in falscher Drehrichtung kann die Maschine schon nach kurzer Zeit
schwer beschädigt werden. Stellen Sie vor der Inbetriebnahme sicher, dass die Dreh-
richtung korrekt ist.
• Bestimmen Sie die vorgesehene Drehrichtung anhand des aufgeklebten bzw. einge-
prägten Pfeils.
5 6
Stern-Schaltung (Hochspannung):
Stern-Schaltung, Multispannungs-Mo-
tor mit 9 Pins (Hochspannung):
