IMPIANTO ELETTRICO

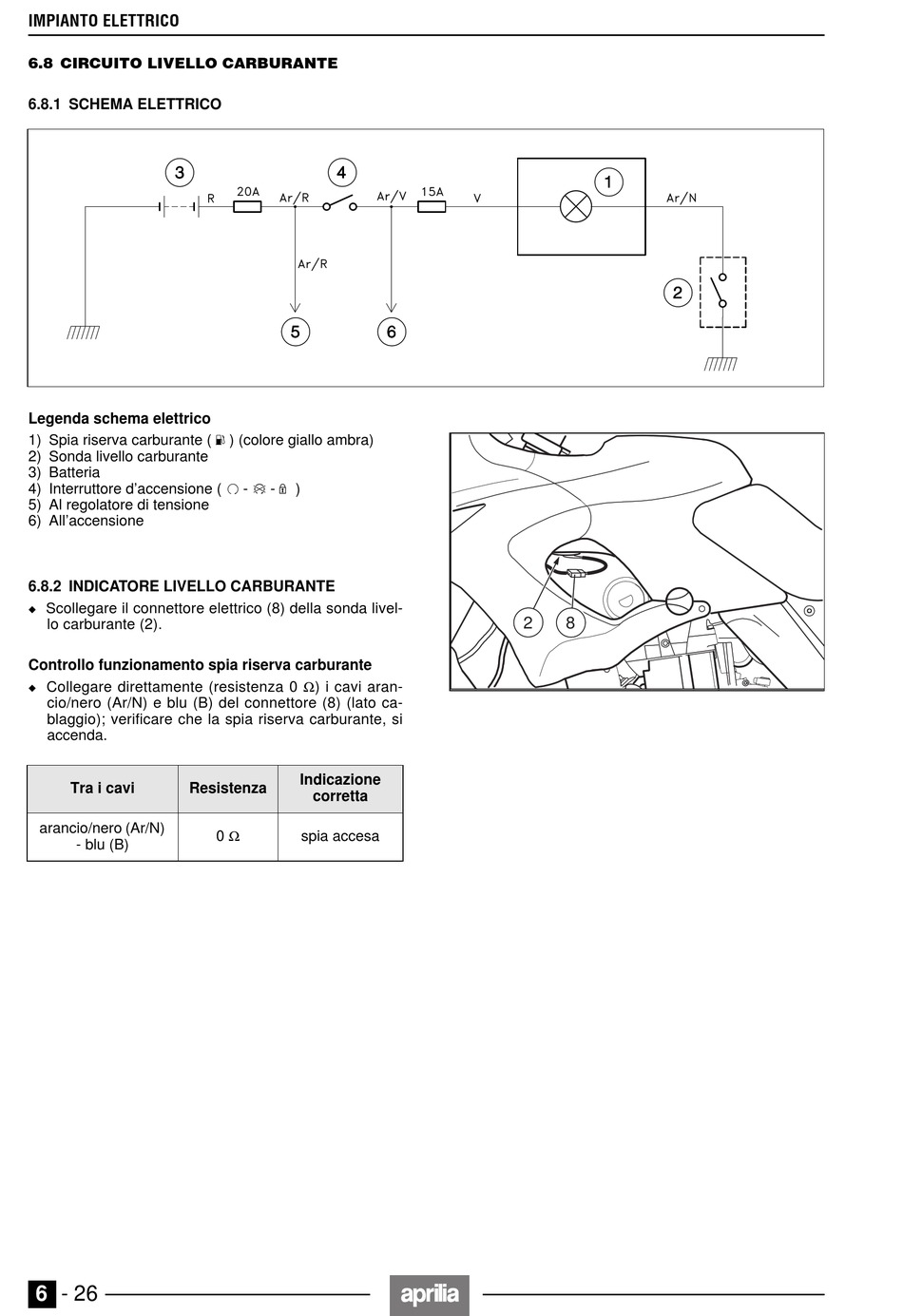

6.8 CIRCUITO LIVELLO CARBURANTE

6.8.1 SCHEMA ELETTRICO

Legenda schema elettrico
1) Spia riserva carburante (
2) Sonda livello carburante
3) Batteria
4) Interruttore d'accensione (
5) Al regolatore di tensione
6) All'accensione
6.8.2 INDICATORE LIVELLO CARBURANTE
Scollegare il connettore elettrico (8) della sonda livel-
lo carburante (2).
Controllo funzionamento spia riserva carburante
Collegare direttamente (resistenza 0 Ω) i cavi aran-
cio/nero (Ar/N) e blu (B) del connettore (8) (lato ca-
blaggio); verificare che la spia riserva carburante, si
accenda.
Tra i cavi Resistenza
arancio/nero (Ar/N)
- blu (B)
6 - 26
g
) (colore giallo ambra)
n m s
- - )
Indicazione
corretta
0 Ω
spia accesa
