CITO RSP System 2.0 Operating Manual page 31

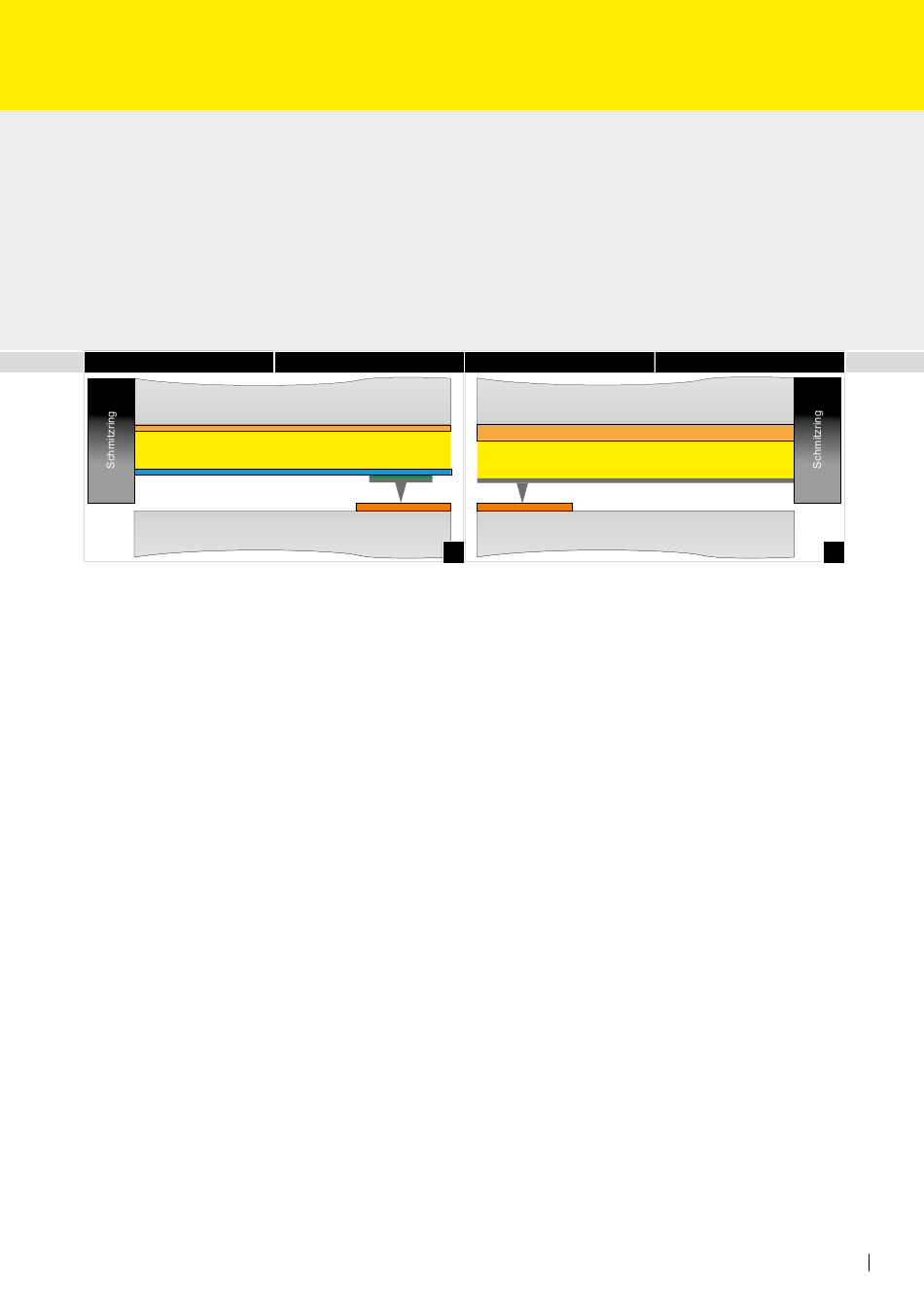

Gummituchzylinder
Gummituchzylinder
Unterlage Unterlage
RSP-Basisplatte RSP-Basisplatte
RSP-Standfolie RSP-Standfolie RSP-Stanzblech RSP-Stanzblech
mit Klebefolie
mit Klebefolie
Gegendruckzylinder Gegendruckzylinder
Bitte beachten:
• Die Basisplattenpositionsmarkierung (Printstart) muss mit der Druckanfangslinie vom
Gummituchzylinder übereinstimmen!
• Unsachgemäße Handhabung kann zu Beschädigungen am Gegendruckzylinder bzw.
Gummituchzylinder führen!
• Beim Ausspannen der RSP-Basisplatte ebenfalls auf Printstart achten.
• RSP-Basisplatte erst an der hinteren Gummituchspannwelle lösen und entnehmen.
• Printstartposition muss bis zur vollständigen Entnahme der RSP-Basisplatte gehalten
werden.
• Standkorrekturen dürfen nicht durch Vor- oder Zurückziehen der RSP-Basisplatte
erfolgen.
Hinweis bei Verwendung von Standfolien oder Direktstanzblechen
Bei Verwendung von Standfolien bitte eine Unterlage von 0,30 mm unter der Basisplatte
verwenden. Wird ein Bedruckstoff von 0,15 mm bzw. dünner weiterverarbeitet, muss auf-
grund von Überpressung (bedingt durch die Bedruckstoffdickeneinstellung und begrenz-
te Druckbeistellung) bei Verwendung einer Standfolie mit einer Unterlage von 0,20 mm
gearbeitet werden (Abb. 4). Die Unterlage von 0,50 mm ist nur im Einsatz mit einem RSP-
Direktstanzblech zu verwenden und ersetzt in diesem Fall die Unterlage von 0,30 bzw.
0,20 mm (Abb. 4)!
Hinweise und Daten beziehen sich auf Standardmaschinen mit einem Einstich von 2,6 mm
ohne aufgeklebte Folien auf dem Gummituchzylinder. Bitte prüfen Sie vorher alle Werte,
auch der Druckbeistellung selbst, da Druckmaschinen immer individualisiert sein können.
Hinweis beim Einbau von Direktstanzblechen
Das Direktstanzblech wie in Abbildung 1 in den Zylinderkanal drücken, uum ein sicheres
Schließen des Verschlussscharniers an der Vorderkante zu gewährleisten.
Gummituchzylinder
Gummituchzylinder
RSP-Basisplatte RSP-Basisplatte
RSP-Direktstanzblech RSP-Direktstanzblech
Gegendruckzylinder Gegendruckzylinder
3
Unterlage
Unterlage
4
31
Bedienungsanleitung
