CITO RSP System 2.0 Operating Manual page 105

• Colcar el caucho-base RSP en el árbol tensor posterior. Presionar el riel de sujeción
contra la fuerza de resorte de las mordazas de sujeción en dirección centro del canal
y hacia abajo hasta que el riel de sujeción enrase en el árbol tensor.
• Tensar el caucho-base RSP girando el tornillo de sujeción mediante una llave dinamo-
métrica a 25 N.
• Comprobar de nuevo la posición Printstart en el borde delantero (Fig. 3)

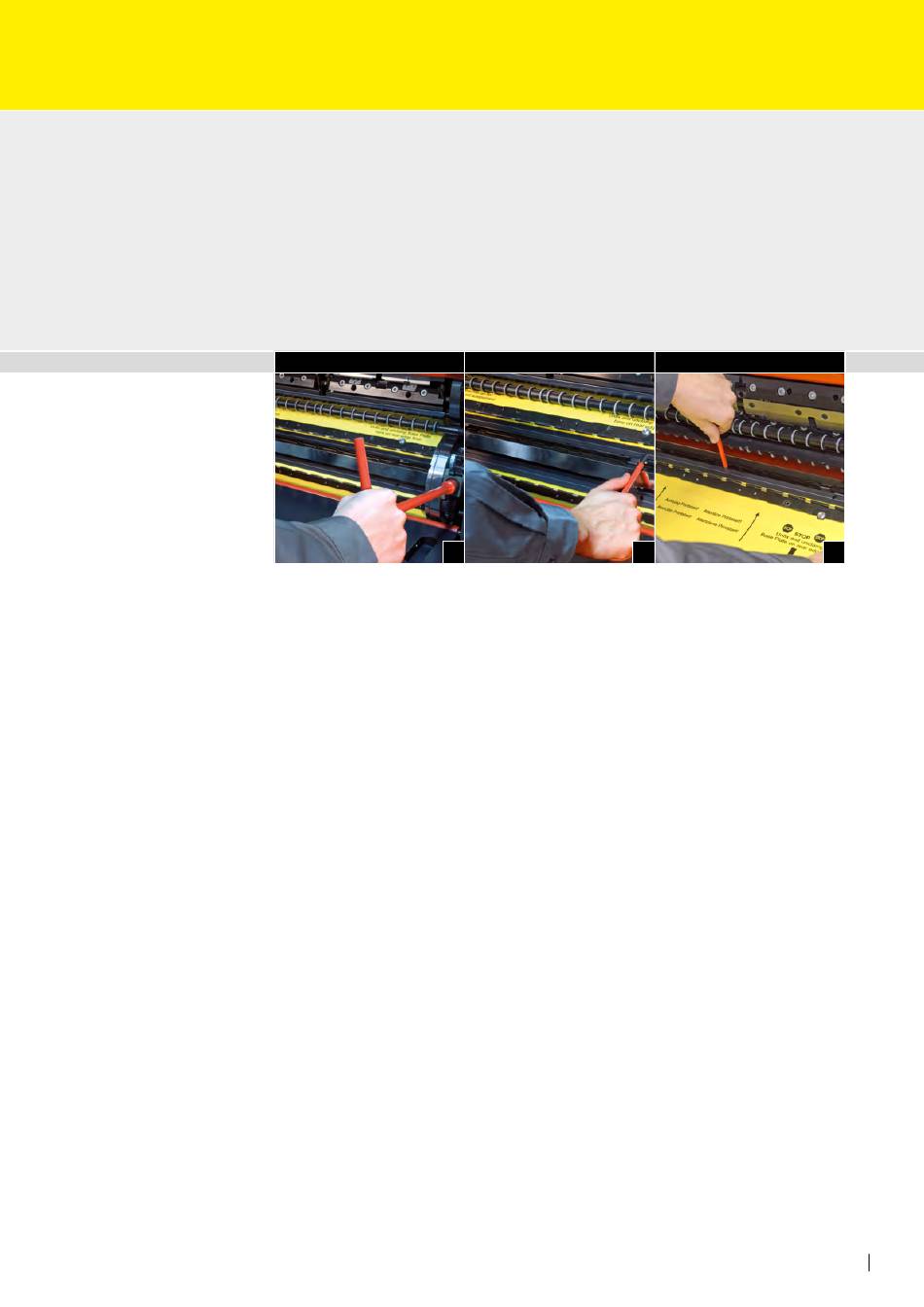

Desmontaje de caucho-base RSP
• Con la llave de vaso abrir en 3 vueltas enteras el tornillo de sujeción del cilindro de la
mantilla de caucho (Fig. 4)
• Con la ayuda del mandril, presionar hacia abajo los pernos de resorte hasta que pue-
da soltarse el caucho-base RSP del árbol tensor trasero (Fig. 5)
• Sacar el caucho-base RSP del árbol tensor trasero.
• Atención: Volver a cerrar en 3 vueltas enteras el tornillo de sujeción central
• Sacar paso a paso hacia atrás el caucho-base RSP hasta el borde delantero.
• Volver a abrir en 3 vueltas enteras el tornillo de sujeción central
• Con la ayuda del mandril, presione hacia abajo el perno de resorte hasta que pueda
soltarse el caucho-base RSP del árbol tensor delantero (Fig. 6)
• Retirar el caucho-base RSP del árbol tensor delantero.
4 1 5 2
Manual de instrucciones
6 3
105
