4.7 manroland 700 Tisková jednotka
248
Návod k použití
1
Dodatečná příprava:
• Pomocí volby měřidla na disku a posuvné strany nastavte vzdálenost mezi základní
deskou a válcem na maximum.
• Připevněte ochranný plech, tak jak je popsáno v kapitole 3 krok 1.
• Nastavte tloušťku substrátu pro první tisk (bez opravy softwaru) na 0,35 mm. Zároveň
nastavte tlak na tiskové jednotce na – 0,10 mm, tak abyste vytvořili vzdálenost mezi
horním základním válcem a tlakovým válcem na 0,35 mm. T oto nastavení koresponduje
se vzdáleností 0,10 mm k povrchu ochranného plechu.
Montáž základní desky
• Uvolněte desku.

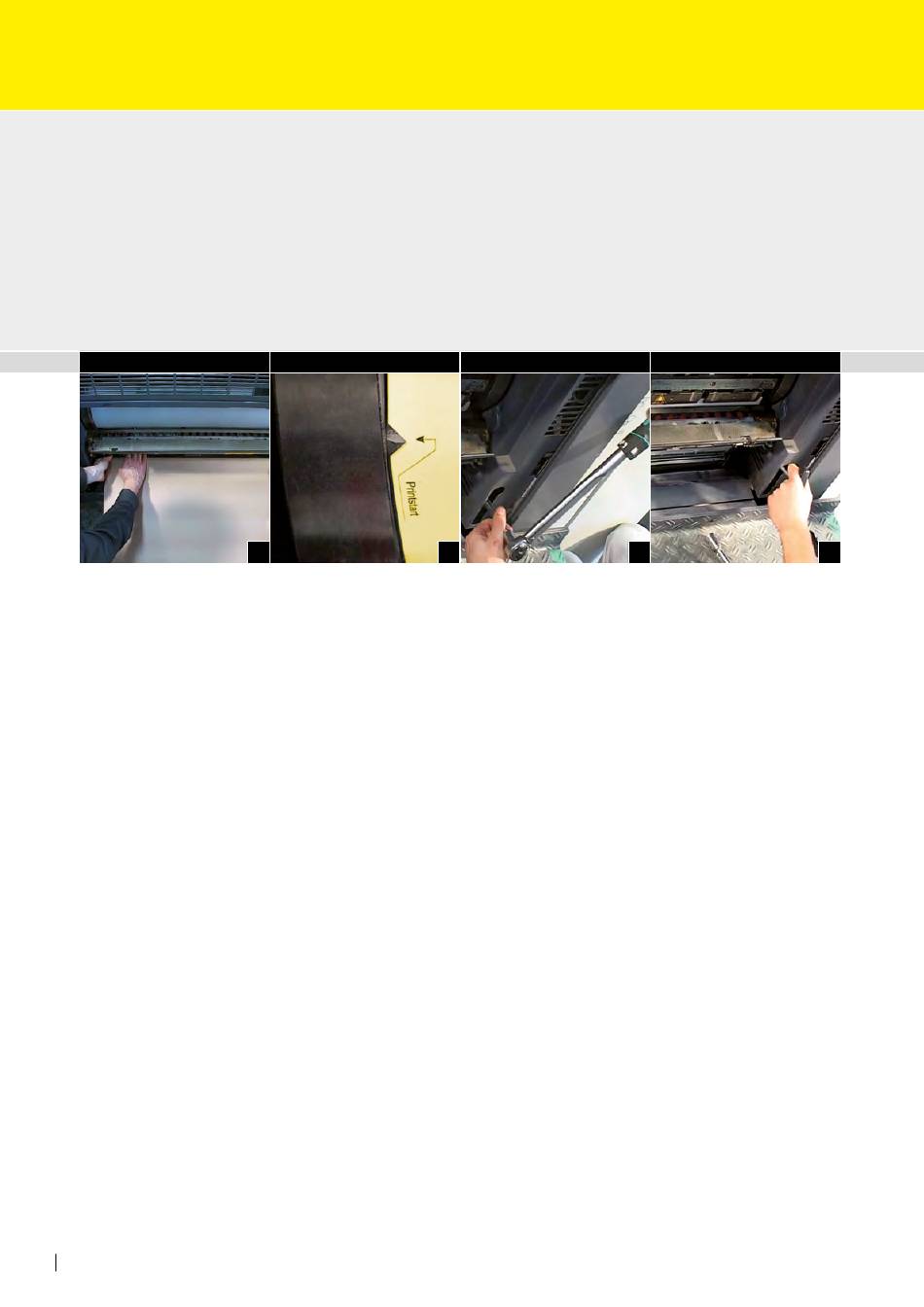

• Zavěste kalibrovanou podložku na začátek válce (obr. 1), následujte instrukce podle
náčrtu níže (obr. 5 a 6).
• Zavěste roh „začátku tisku" na RSP základní desce do přední rozšířené hřídele
základního válce.
• Nyní otočte rozšířenou hřídel základního válce tak, aby na základní desce
korespondovalo značení „začátku tisku" s „Printstart" na válci (obr. 2)
• Tažením dopředu připevněte RSP základní desku dohromady s kalibrovanou RSP
podložkou. Za pomocí momentového klíče utáhněte RSP základní desku do přední
rozšířené hřídele na základním válci.
• Ještě jednou zkontrolujte, zda je značení pozice startu správně nastaveno.
• Upevněte šrouby na základním válci hřídele. (obr. 4)
Nepřehlédněte:
• Print Start – začátek tisku, musí být zároveň s hranou válce.
2 3 4
