4.5 Primefire 106 – XL 106 AutoPlate Coating
200
Istruzioni per l'uso
1
Attenzione: per il gruppo di verniciatura Auto Plate Coating esiste solo un foglio
millimetrato RSP approvato con utensile incollato (linee di lavorazione o fustella
flessibile)! L'impiego di un lamierino di registro in questo gruppo di verniciatura non è
previsto ed è vietato!
Attenzione: per il gruppo di verniciatura Auto Plate Coating è fatto obbligo di utilizzare
solo le piastre base e i fogli millimetrati appositi! Non è possibile ed è vietato utilizzare
piastre base e fogli millimetrati dell'attuale serie XL 105/106!
Montaggio di un foglio millimetrato
Attenzione: Prima di montare il foglio millimetrato bisogna smontare la lastra di
verniciatura (per la procedura si vedano le istruzioni della relativa macchina da stampa)
e selezionare "Inline Finishing per il gruppo di verniciatura" sull'unità di comando!
• Posizionare il cilindro porta caucciù di verniciatura
• Premere brevemente per due volte consecutive il pulsante "Seleziona il punto di
comando". Il LED del pulsante si illumina. Il punto di comando è selezionato.
• Aprire manualmente la protezione del cilindro.

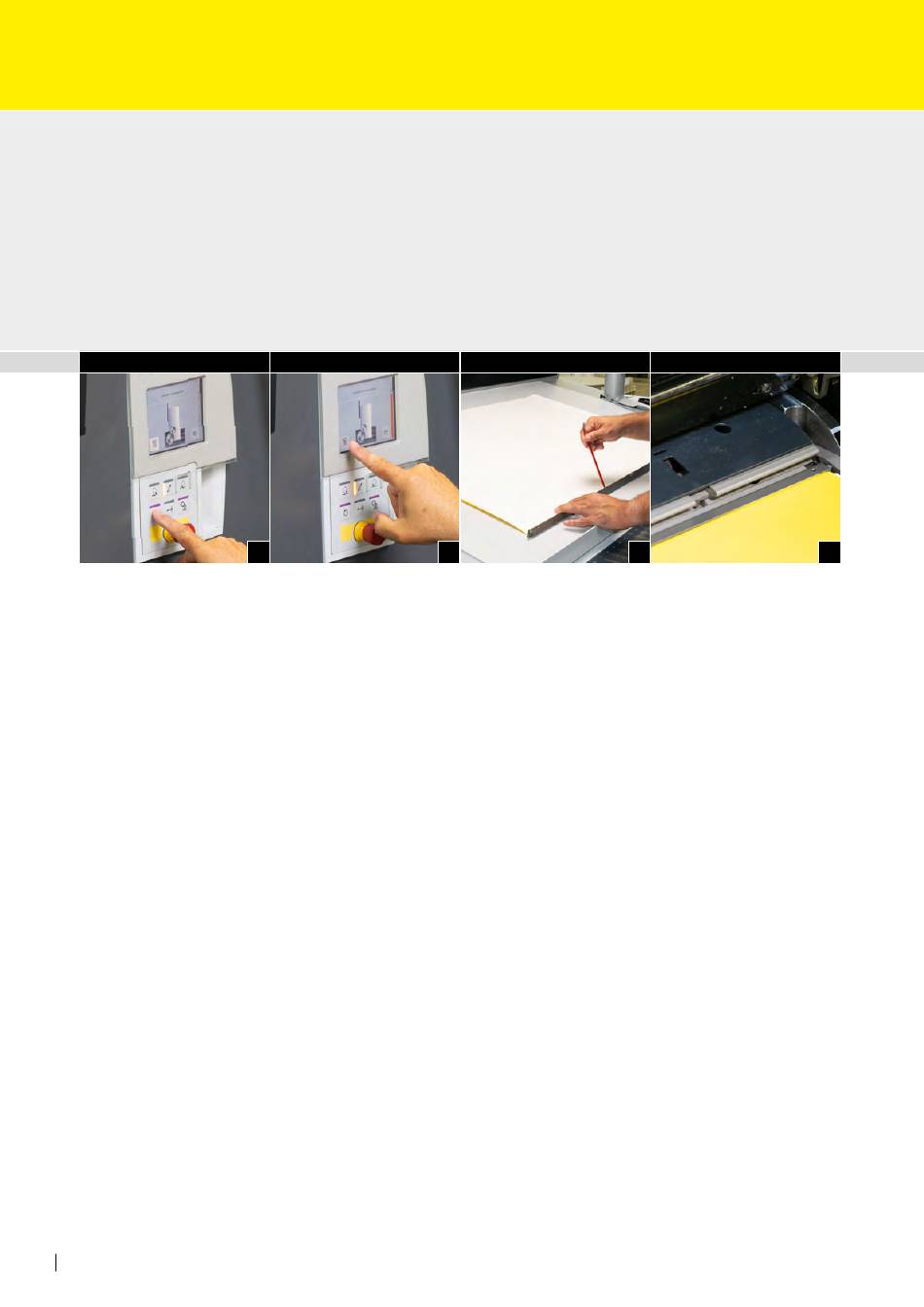

• Premere il pulsante "Posiziona" (Fig. 1). La macchina emette un suono.
• Premere nuovamente il pulsante "Posiziona". Il cilindro porta caucciù di verniciatura
ruota nella posizione di serraggio.
• Premere il pulsante "Apri/chiudi ferma fogli" (Fig. 2).
• HEIDELBERG XL 106 AutoPlate Coating spessore 1,90 mm. Da fissare nel ferma fogli
e agganciare alla macchina (Fig. 4). Per serrare la piastra base nel ferma fogli utilizzare
l'apposito spinotto fornito in dotazione insieme alla macchina.
• Infilare lo spinotto nel foro e aprire tutti gli eccentrici di serraggio fino a battuta.
• Far scorrere la piastra base fino a battuta nel ferma fogli.
• Chiudere tutti gli eccentrici di serraggio con lo spinotto (Fig. 3).
2 3 4
