4.5 Primefire 106 – XL 106 AutoPlate Coating
156
Manuel d'utilisation
1
Attention : Pour le groupe de vernissage AutoPlate Coating, il n'existe qu'une auto-
risation pour une feuille de positionnement millimétrique RSP avec outil collé (lignes
de traitement ou plaque de découpe) ! L'utilisation d'une plaque de découpe à
registre n'est pas prévue pour ce groupe de vernissage et une plaque de découpe à
registre ne peut pas être utilisée !
Attention : Pour le groupe de vernissage AutoPlate Coating, seules des plaques
de base et des feuilles de positionnement appropriées doivent être utilisées ! Les
plaques de base et les feuilles de positionnement des gammes XL 105/106 existantes
ne peuvent et ne doivent pas être utilisées.
Utilisation d'une feuille de positionnement
Attention : Avant d'installer la feuille de positionnement, serrer la plaque de vernissage
(la marche à suivre est disponible dans le mode d'emploi de votre presse à imprimer) et
sélectionner « Façonnage en ligne pour le groupe de vernissage » dans les commandes.

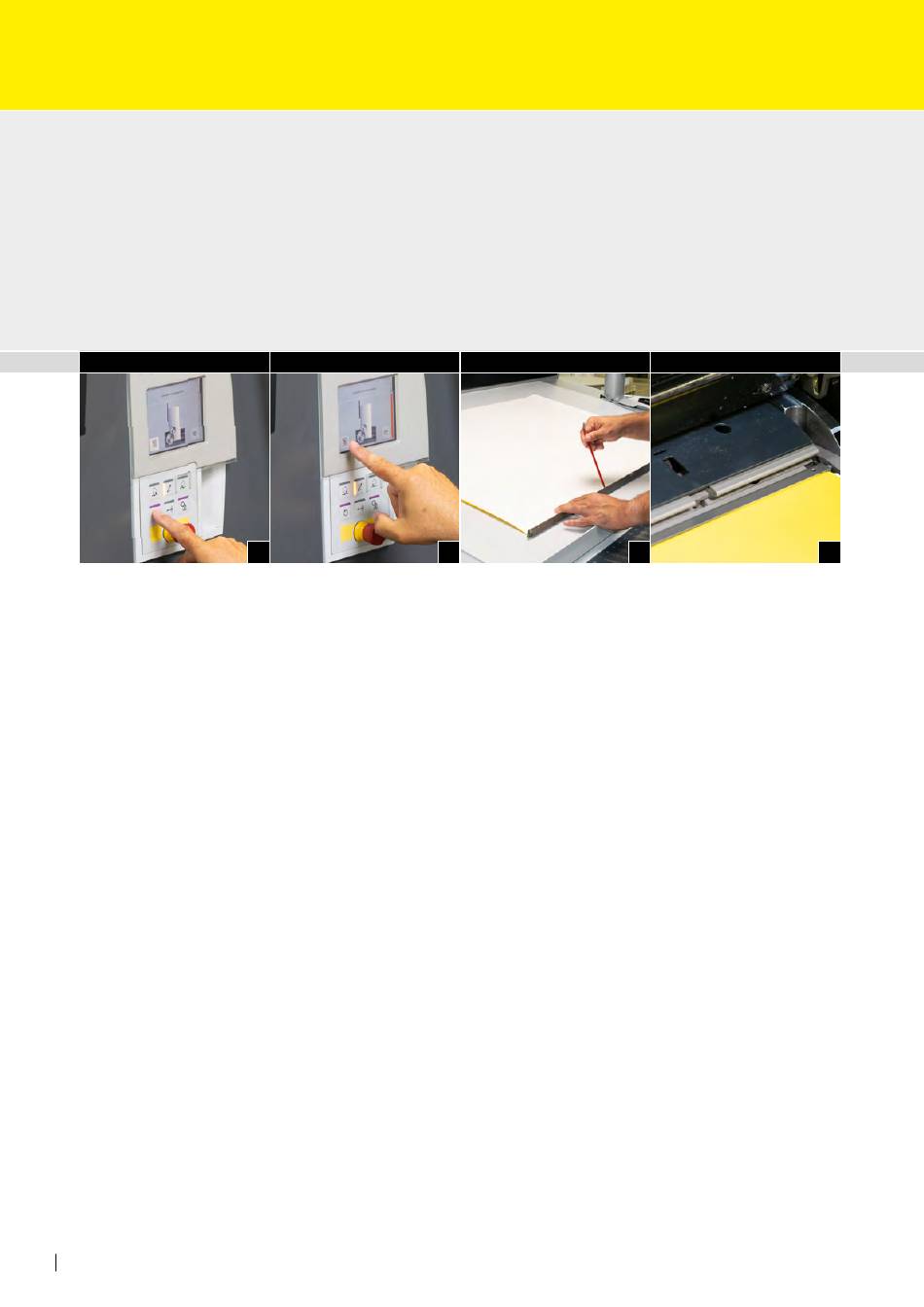

• Positionner le cylindre de vernissage
• Appuyez deux fois de suite sur le bouton « Sélectionner le point de commande ».
La LED du bouton s'allume. Le point de commande est sélectionné.
• Ouvrez manuellement la protection du cylindre.
• Appuyez sur le bouton « positionner » (Fig. 1). La machine émet un signal sonore.
• Appuyez à nouveau sur le bouton « positionner ». Le cylindre de vernissage
tourne en position de serrage.
• Appuyez sur le bouton « Ouvrir/fermer le bornier » (Fig. 2).
• Fixer la HEIDELBERG XL 106 AutoPlate Coating d'une épaisseur de 1,90 mm au
bornier du support et la suspendre à la machine (Fig. 4). Pour serrer la plaque de
base dans le bornier du support, vous avez besoin d'une broche enfichable. La
broche enfichable est livrée avec la machine.
• Insérez la broche enfichable dans l'ouverture et ouvrez toutes les excentriques
de serrage jusqu'en butée.
• Insérez la plaque de base jusqu'en butée dans le bornier du support.
• Fermez toutes les excentriques de serrage à l'aide de la broche enfichable (Fig. 3).
2 3 4
