4. Instalační instrukce systému RSP 2.0
(v závislosti na typu stroje)
236
Návod k použití
1
4.1 Heidelberg SM 52 tisková jednotka a SM 52 lakovací jednotka
DryStar, Upevnění RSP základní desky
Důležitá poznámka:
Během instalace se

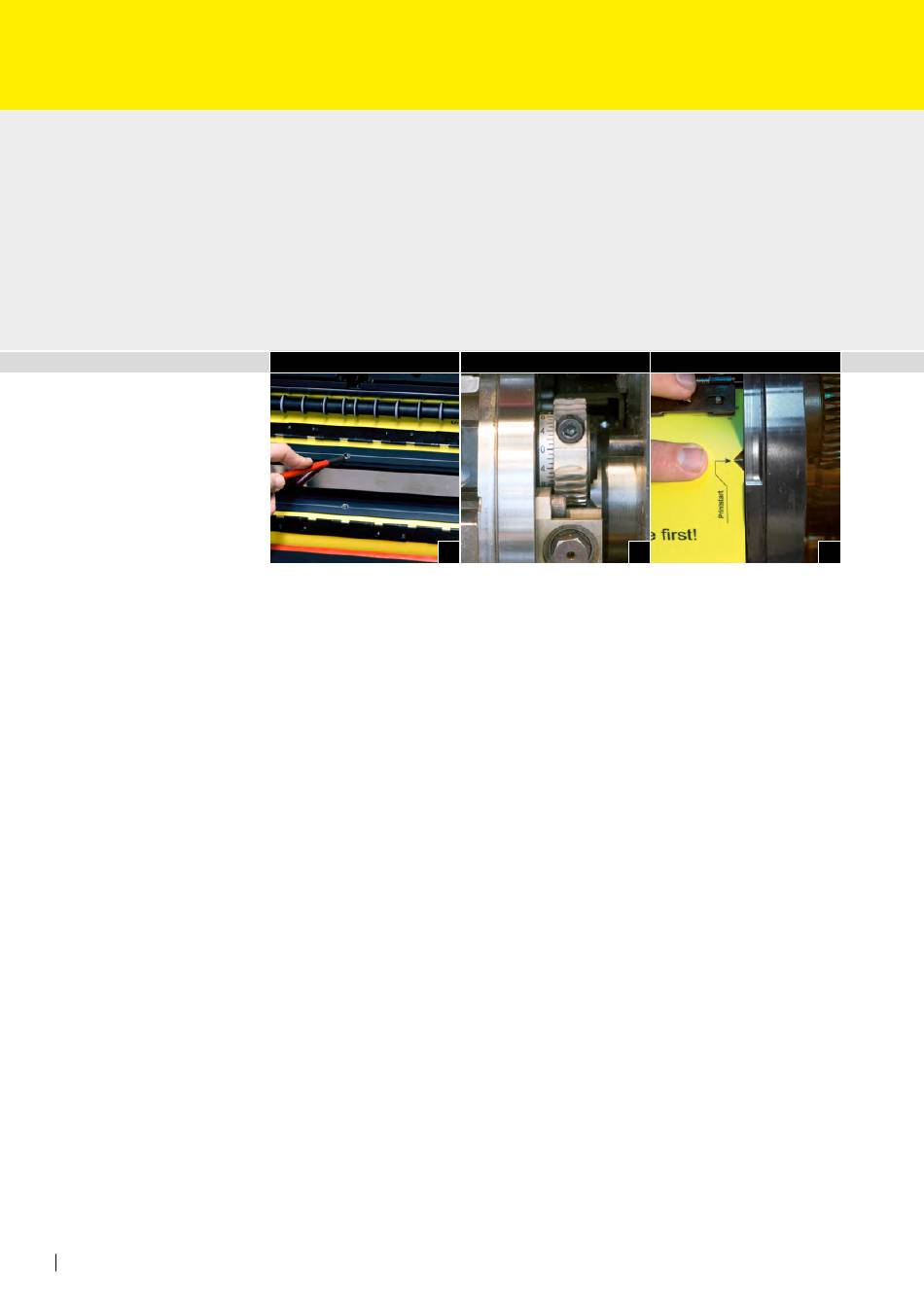

ní tak zadní části upevňovací hřídele jsou na svém místě (obr. 1).
Je nezbytně důležité, aby kruhové nastavení pro napolohování základní desky zadní upev-
ňovací hřídele bylo nastaveno na pozici 0. A to před každou instalací (obr. 2).
• Namontujte základní desku na přední upevnňovací lištu do příslušných drážek upev-
ňovací hřídele
• Upevňovací lištu zatlačte směrem dolů v opačném směru proti držícím drážkám upev-
ňovací hřídele
• Přisuňte přední okraj základní desky na PrintStart.
• Nastavte a nainstalujte mezi základní desku a válec kalibrační podložky
• Základní desku s kalibrační podložkou přitlačujte a zasunujte až do zadní části upev-
ňovací hřídele
• Uvolněte šrouby, tak abyste mohli přimontovat zadní lištu základní desky.
Upozornění: Při této instalaci nesmí být tiskárna v provozu, protože „Printstart" není
v základní poloze.
• Namontujte základní desku k zadní části upevňovací hřídele směrem dolů v opačném
směru proti držícím drážkám upevňovací hřídele.
• Za použití momentového klíče velikost 25 Nm přitáhněte základní desku
• Zkontrolujte zda je pozice „Printstart" v základní poloze (obr. 4)
1
ujistěte, že obě pružiny
2 2
a to jak v před-
3 3
