4.3 CD 74 / XL 75 Groupe de vernissage

152
Manuel d'utilisation
1
Attention : Si une tôle de découpe de repérage est utilisée, un habillage de 1,2 mm
d'épaisseur est requis (habillage de tôle de découpe de repérage RSP gris). Celui-
ci ne doit pas être utilisé en présence d'un film de positionnement ! Si un film de
positionnement est utilisé, un habillage de 0,9 mm d'épaisseur est requis (feuille
d'habillage RSP transparente). Celui-ci ne doit pas être utilisé en présence d'une
tôle de découpe de repérage !
Utilisation en combinaison avec un film de positionnement
• Démonter le rouleau tramé
• Enlever le recouvrement de protection du cylindre de blanchet de vernissage
• Enlever le blanchet

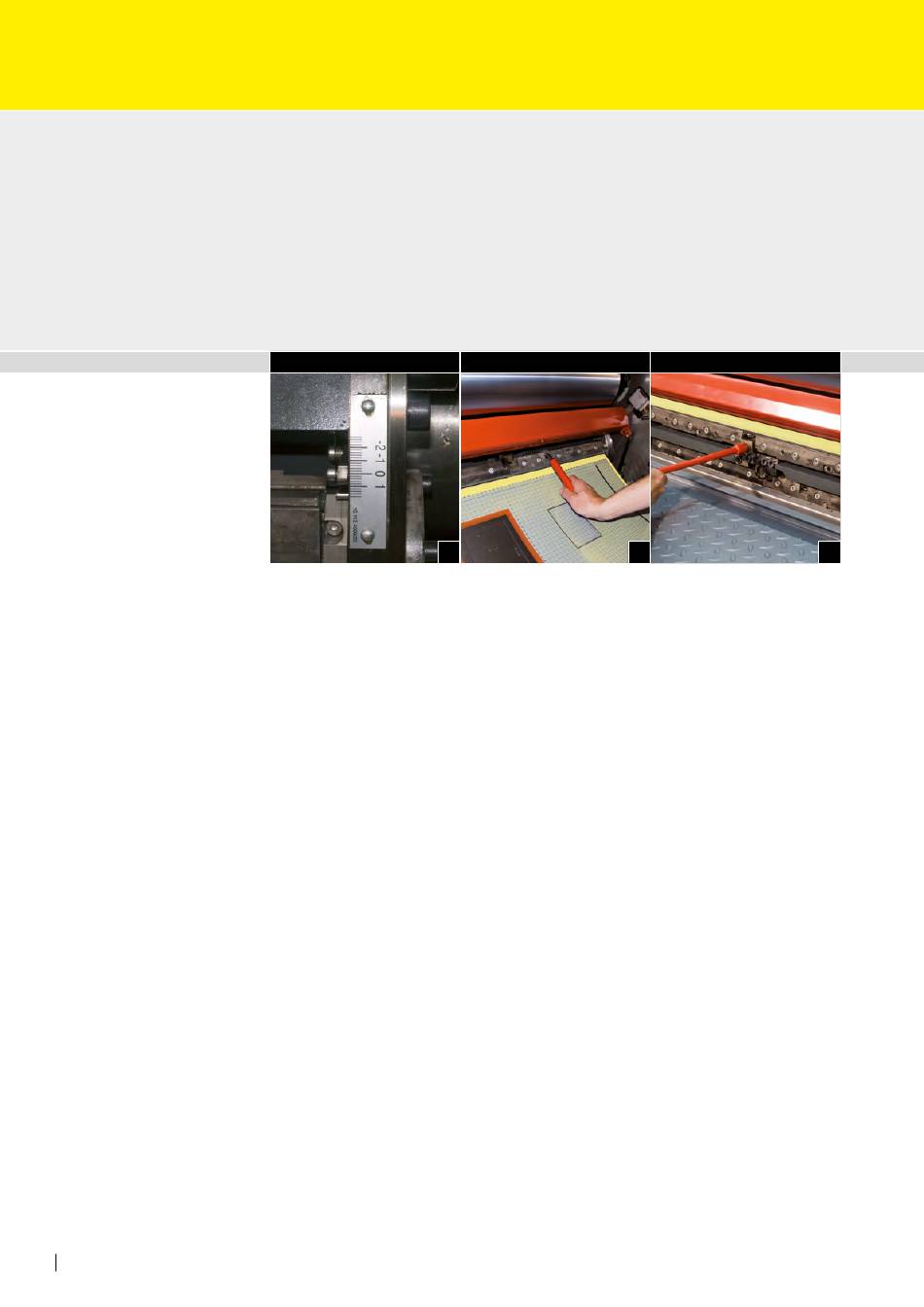

• Ajuster l'aiguille du début d'impression du côté commande sur + 0,4 mm (2 traits)
(Fig. 1)
• Ouvrir les excentriques de blocage avant et arrière
• Fixer 2 feuilles d'habillage RSP aux intervalles de 0,45 mm sur la barre d'ajustage et de
maintien. Veiller à ce qu'aucune feuille d'habillage ne soit collée sur le cylindre porte-
blanchet étant donné que sinon, il faudra adapter les habillages en conséquence.
• Enficher la barre de maintien dans les alésages du canal du cylindre
• Mettre la plaque de base en plastique avec la barrette de fixation dans le support de
la barre de calage avant
• Caler le film de positionnement dans la barrette de fixation avant et fermer l'excen-
trique (Fig. 2)
• Mettre le rouleau presseur en pression
• Engager le film de positionnement
• Caler le film de positionnement dans la barrette de fixation arrière et fermer l'excen-
trique
• Mettre le rouleau presseur hors pression
• Serrer le film de positionnement avec les vis de serrage sur le bord arrière en appli-
quant 25 Nm et en utilisant une clé dynamométrique (Fig. 3)
• Tendre l'arbre de serrage jusqu'à la position 0
• Contrôler la tension du film de positionnement et la position correcte du film de posi-
1 2 2 3 3
