4.7 manroland 700 Groupe d'impression

160
Manuel d'utilisation
1
Préparation complémentaire :
• Ajuster le cylindre porte-plaque avec les minuteries sur l'écart maximal par rapport au
cylindre porte-blanchet ; l'ajuster du côté entraînement et du côté commande.
• Coller la plaque protectrice de contrepression en dessus comme décrit au chapitre 3,
étape I.
• Ajuster l'épaisseur de feuille pour la première épreuve (sans patch logiciel) sur un sup-
port d'impression de 0,35 mm et mettre en plus le réglage de la pression du groupe
d'impression correspondant sur une pression de -0,10 mm pour que l'écart entre la
hauteur des cordons du cylindre porte-blanchet et la surface du cylindre d'impression
s'ajuste sur 0,35 mm. Cet écart correspond à un écart de 0,10 mm par rapport à la
surface de la plaque protectrice de contrepression.
Montage de la plaque de base
• Enlever le blanchet.

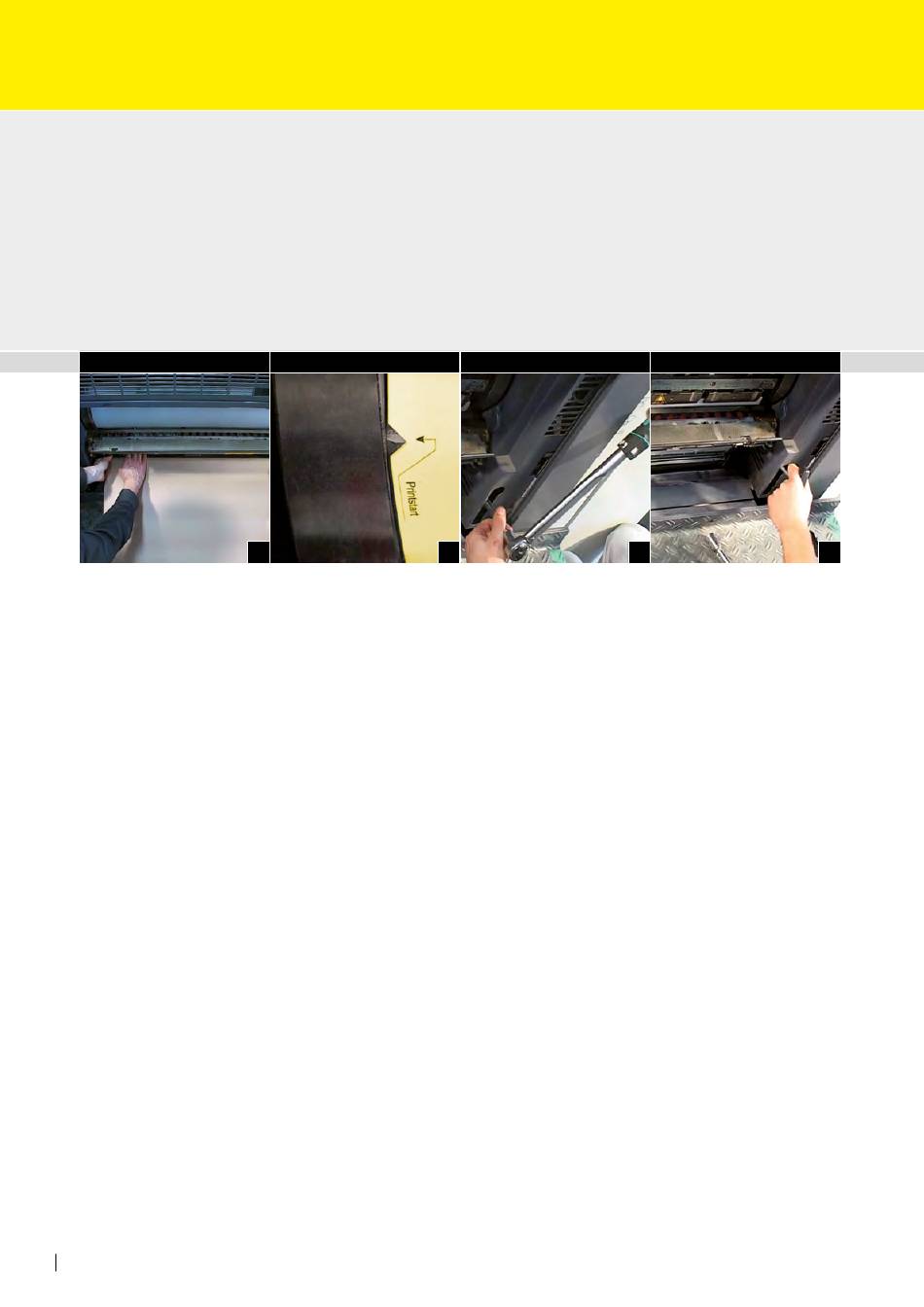

• Caler la feuille d'habillage calibrée sur le bord avant du cylindre porte-blanchet (Fig. 1)
; pour ce faire, respecter l'information ci-dessous ainsi que le schéma (Fig. 5 et 6).
• Caler la plaque de base RSP avec la tête d'impression (Printstart) sur la barre de calage
de blanchet du cylindre porte-blanchet.
• Après quoi, tourner la barre de calage de blanchet de manière à ce que le repérage
de position de la plaque de base (Printstart) corresponde au début d'impression du
cylindre porte-blanchet (Fig. 2).
• Faire s'engager la plaque de base RSP avec les feuilles d'habillage RSP calibrées en
mode d'avance par à-coups. Caler la plaque de base RSP dans la barre de calage de
blanchet arrière et la serrer avec un couple de 25 Nm en utilisant une clé dynamomé-
trique (Fig. 3).
• Contrôler encore une fois le repérage de position avant.
• Serrer les vis de blocage des vis de tension de blanchet sur le bord avant et sur le bord
arrière (Fig. 4).
2 3 4
