• Verificare che il foglio millimetrato sia correttamente tensionato e che il foglio
millimetrato e il supporto siano correttamente posizionati
• Riposizionare il coperchio di protezione del cilindro porta caucciù di verniciatura
Applicazione con lamierino di registro
• Rimuovere il cilindro retinato
• Rimuovere il coperchio di protezione del cilindro porta caucciù di verniciatura
• Rimuovere il tessuto gommato
• Aprire gli eccentrici di serraggio anteriore e posteriore
• Posizionare l'indicatore di inizio stampa sul lato operatore su + 0,2 mm (1 tacca)

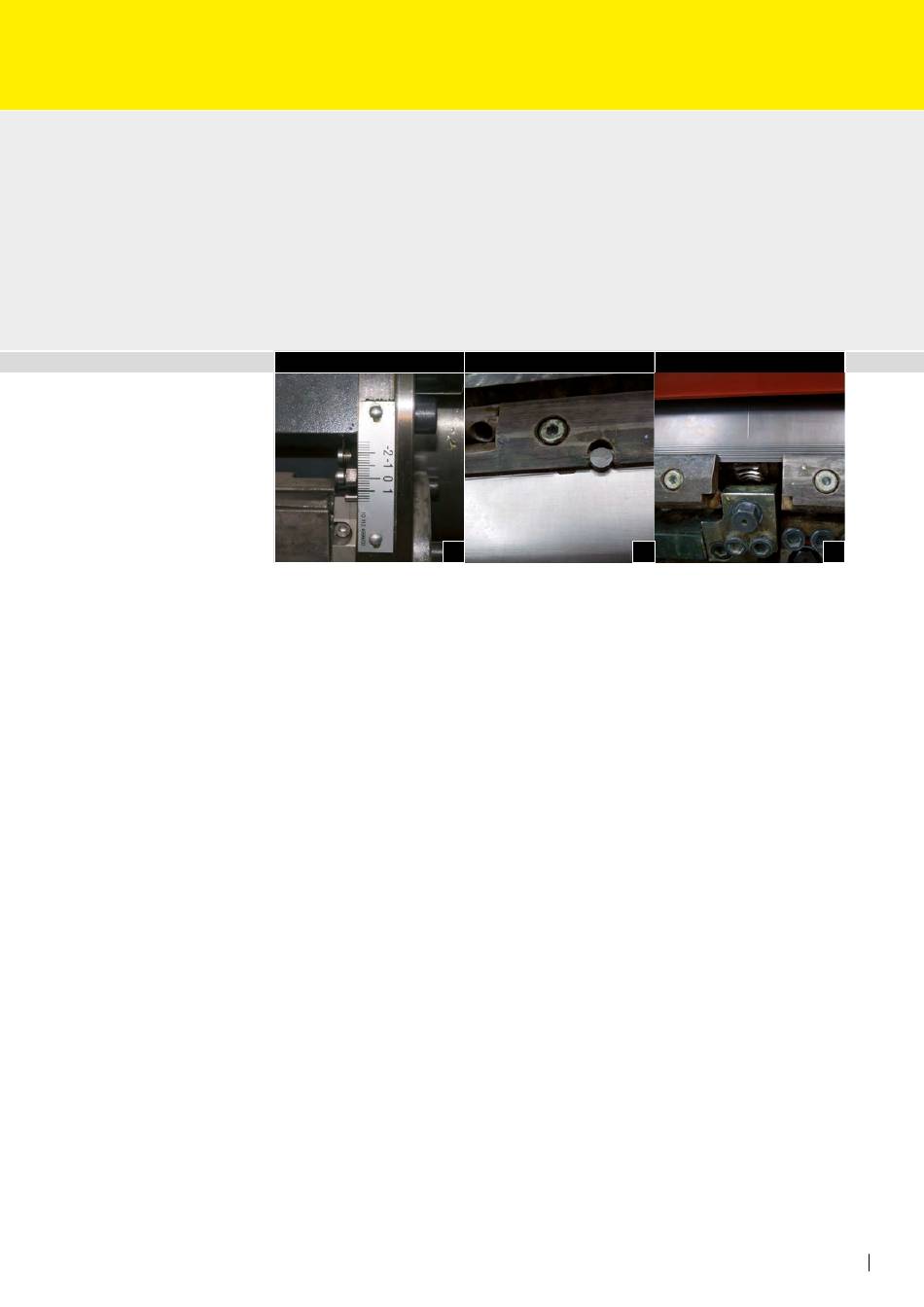

(Fig. 1)
• Fissare il supporto da 1,20 mm per il lamierino di registro RSP nel listello di rego-
lazione e arresto. Fare attenzione che nessuno dei fogli sia attaccato al cilindro
porta caucciù, altrimenti regolare opportunamente i fogli.
• Infilare il listello di arresto nei fori del canale del cilindro
• Inserire la piastra base in plastica con il binario tenditore nell'apposito supporto
anteriore
• Agganciare il lamierino di registro RSP al binario di arresto anteriore e chiudere
gli eccentrici (Fig. 2)
• Allineare il rullo di compressione
• Inserire il lamierino di registro RSP
• Agganciare il lamierino di registro RSP al binario di arresto posteriore e chiudere
gli eccentrici
• Allentare il rullo di compressione
• Tensionare il lamierino di registro RSP al bordo posteriore con una coppia di ser-
raggio di 30 Nm agendo con una chiave dinamometrica sulle apposite viti di bloc-
caggio (Fig. 3)
• Tensionare l'albero tenditore anteriore fino alla posizione 0
• Verificare che il lamierino di registro RSP sia correttamente tensionato e che il
lamierino di registro RSP e il supporto siano correttamente posizionati
• Riposizionare il coperchio di protezione del cilindro porta caucciù di verniciatura
