4.8 manroland 500 Groupe d'impression

162
Manuel d'utilisation
1
Préparation complémentaire :
• Coller la plaque protectrice de contrepression en dessus comme décrit au chapitre 3,
étape I.
• Ajuster l'épaisseur de feuille pour la première épreuve sur un support d'impression de
0,35 mm et mettre en plus le réglage de la pression du groupe d'impression corres-
pondant sur une pression de -0,10 mm pour que l'écart entre la hauteur des cordons
du cylindre porte-blanchet et la surface du cylindre d'impression s'ajuste sur 0,35 mm.
Cet écart correspond à un écart de 0,10 mm par rapport à la surface de la plaque
protectrice de contrepression.
Montage de la plaque de base
• Enlever le blanchet.
• Caler la feuille d'habillage calibrée sur le bord avant du cylindre porte-blanchet ; pour
ce faire, respecter l'information ci-dessous ainsi que le schéma (Fig. 3 et 4).

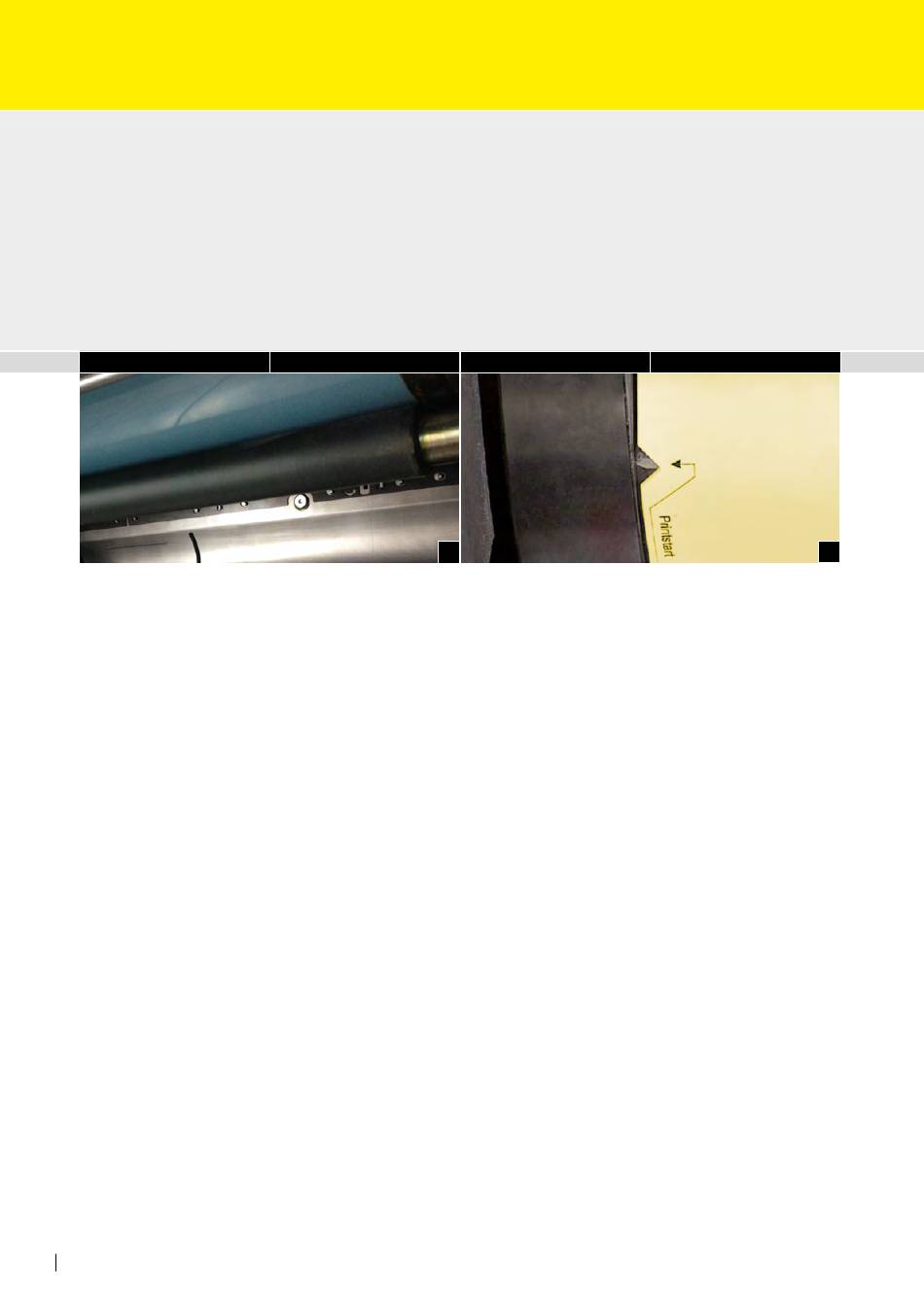

• Caler la plaque de base RSP avec la tête d'impression (Printstart) sur la barre de calage
de blanchet du cylindre porte-blanchet.
• Après quoi, tourner la barre de calage de blanchet de manière à ce que le repérage
de position de la plaque de base (Printstart) corresponde au début d'impression du
cylindre porte-blanchet (Fig. 2).
• Faire s'engager la plaque de base RSP avec les feuilles d'habillage RSP calibrées en
mode d'avance par à-coups. Caler la plaque de base RSP dans la barre de calage de
blanchet arrière et la serrer avec un couple de 25 Nm en utilisant une clé dynamomé-
trique.
• Contrôler encore une fois le repérage de position avant.
• Serrer les vis de blocage des vis de tension de blanchet sur le bord avant et sur le bord
arrière.
2
